Weg-Codier-System WCS
Codeschiene montieren
6.4.5

Montage Codeschiene

Codeschiene in die Profilschiene montieren
1.
Legen Sie die Codeschiene in die Nut der Profilschiene.

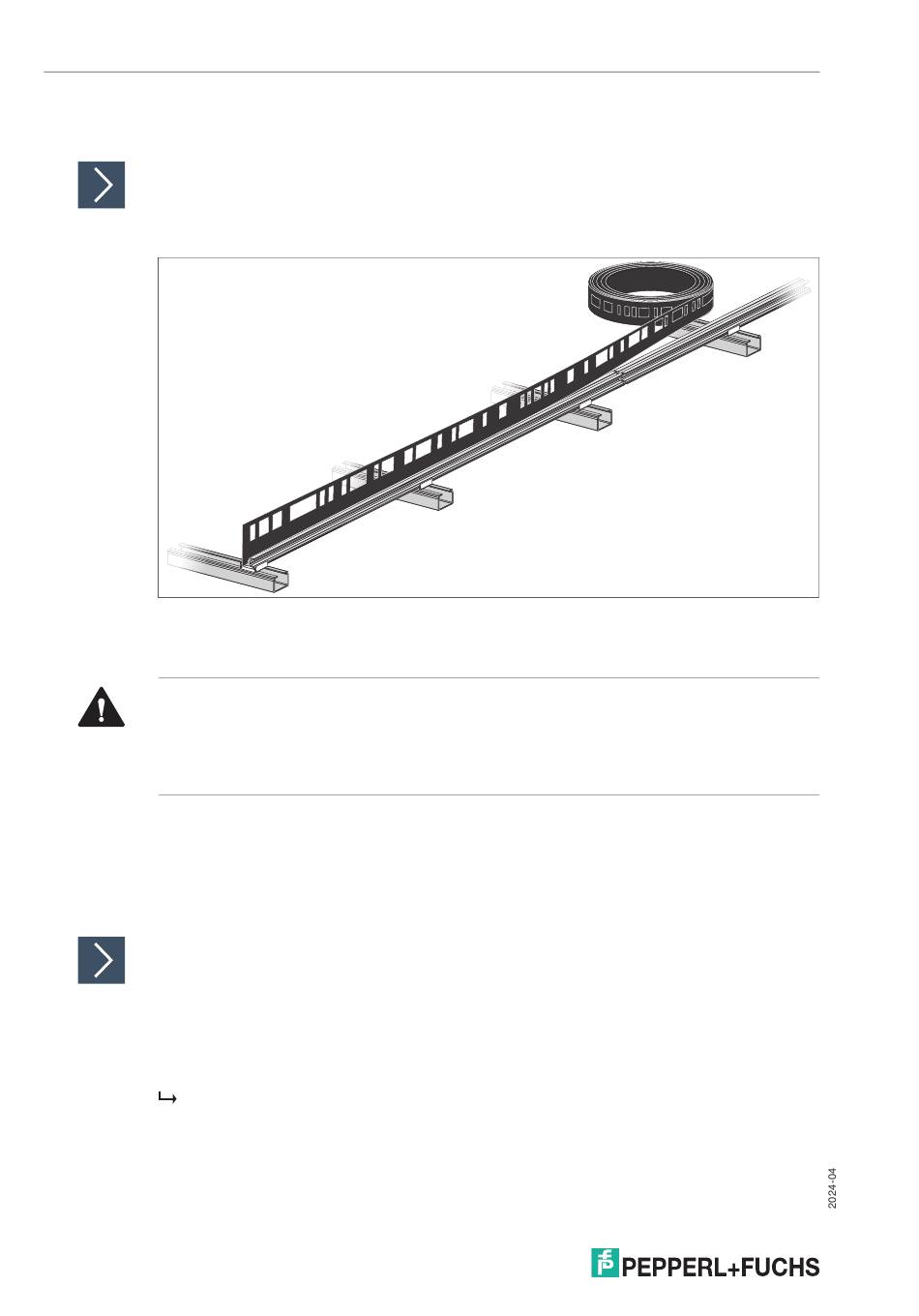

Abbildung 6.13 Montage Codeschiene
2.
Fixieren Sie die Codeschiene, indem Sie die Befestigungsschnur aus Kunststoff in die Nut der
Profilschiene einpressen und gleichzeitig die Codeschiene andrücken.
Warnung!
Herabfallende Bauteile
Verletzungsgefahr durch herabfallende Bauteile bei hängender Montagelage.
Vergewissern Sie sich, dass Sie alle Bauteile ordnungsgemäß angebracht haben.
Halten Sie sich nicht unter hängenden Bauteilen während der Montagearbeiten auf.
Montagewerkzeug (WCS3-FT1)
Für die sichere und schnelle Fixierung der Codeschiene steht ein spezielles Montagewerkzeug
zur Verfügung. Das Montagewerkzeug wird bei hängender Einbaulage des Alu-Profilsystems
empfohlen. Das Werkzeug besteht aus einem Gehäuse mit Laufrollen, ähnlich dem Führungs-
wagen.
Codeschiene mit dem Montagewerkzeug montieren
1.
Legen Sie die Codeschiene in die Nut der Profilschiene.
2.
Legen Sie die Befestigungsschnur aus Kunststoff auf die Nut der Profilschiene.
3.
Ziehen Sie das Montagewerkzeug über die Profilschiene.
Die Codeschiene wird von der Führungs- und Andruckrolle in Position gehalten.
Die Befestigungsschnur wird durch das Einpressrad in die Nut der Profilschiene gedrückt.
4.
Fahren Sie das Montagewerkzeug auf der Profilschiene vor und zurück.
