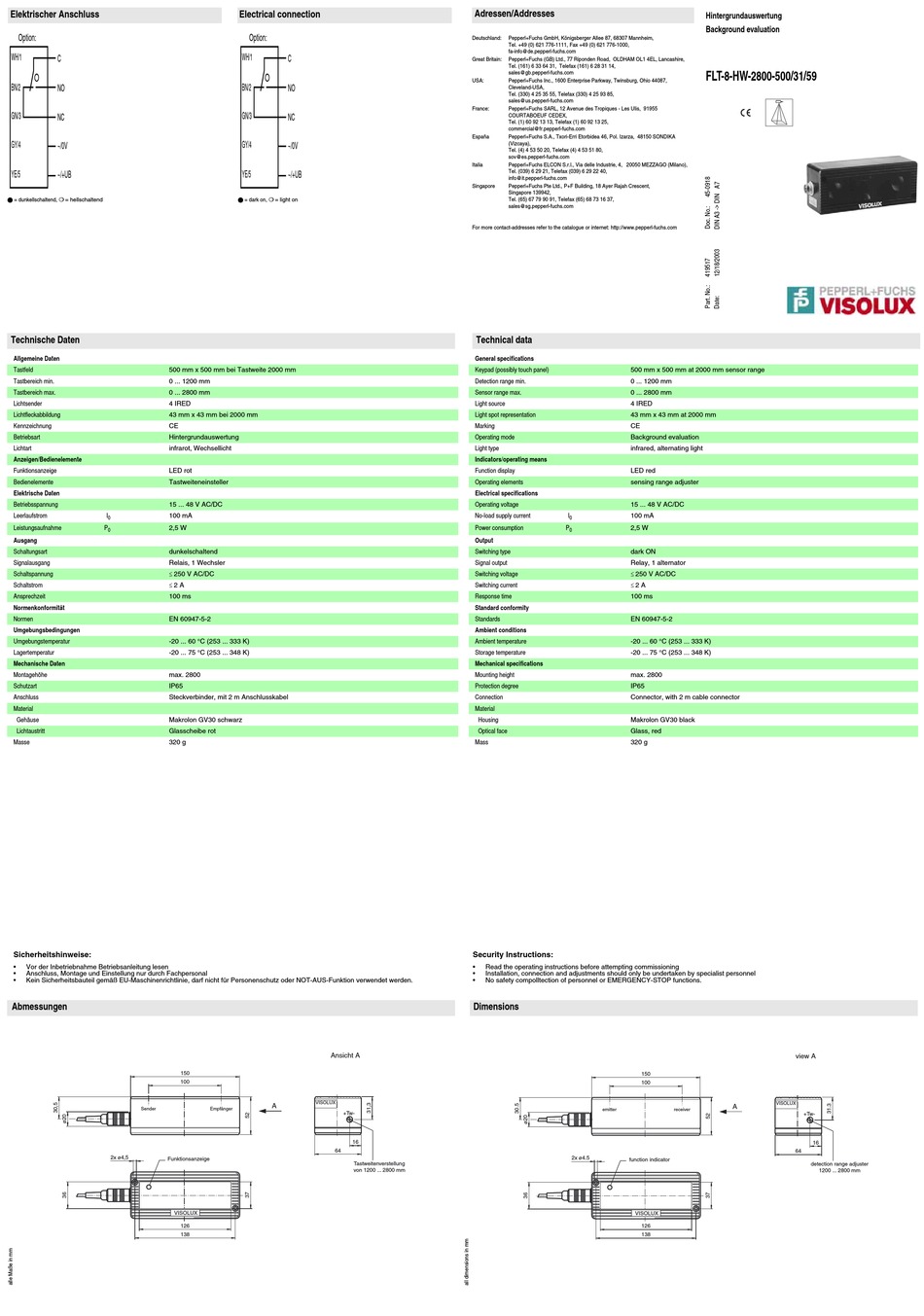

Pepperl+Fuchs FLT-8-HW-2800-500/31/59 Kurzanleitung

Elektrischer Anschluss
Option:
WH/1
C
BN/2
NO
GN/3
NC
GY/4
~/0V
YE/5 ~/+UB
! = dunkellschaltend, " = hellschaltend
Technische Daten
Allgemeine Daten
Tastfeld 500 mm x 500 mm bei Tastweite 2000 mm
Tastbereich min. 0 ... 1200 mm
Tastbereich max. 0 ... 2800 mm
Lichtsender 4 IRED
Lichtfleckabbildung 43 mm x 43 mm bei 2000 mm
Kennzeichnung CE
Betriebsart Hintergrundauswertung
Lichtart infrarot, Wechsellicht
Anzeigen/Bedienelemente
Funktionsanzeige LED rot
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung 15 ... 48 V AC/DC
Leerlaufstrom I 100 mA
0
Leistungsaufnahme P 2,5 W
0
Ausgang
Schaltungsart dunkelschaltend
Signalausgang Relais, 1 Wechsler
≤ 250 V AC/DC
Schaltspannung
≤ 2 A
Schaltstrom
Ansprechzeit 100 ms
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (253 ... 333 K)
Lagertemperatur -20 ... 75 °C (253 ... 348 K)
Mechanische Daten
Montagehöhe max. 2800
Schutzart IP65
Anschluss Steckverbinder, mit 2 m Anschlusskabel
Material
Gehäuse Makrolon GV30 schwarz
Lichtaustritt Glasscheibe rot
Masse 320 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.
Abmessungen
150
100
Sender
2x ø4,5
Funktionsanzeige
VISOLUX
126
138
Electrical connection
Option:
WH/1
C
BN/2
NO
GN/3
NC
GY/4
~/0V
YE/5 ~/+UB
! = dark on, " = light on
Ansicht A
VISOLUX
A
Empfänger
+Tw-
16
64
Tastweitenverstellung
von 1200 ... 2800 mm
Adressen/Addresses
Deutschland: Pepperl+Fuchs GmbH, Königsberger Allee 87, 68307 Mannheim,
Tel. +49 (0) 621 776-1111, Fax +49 (0) 621 776-1000,
fa-info@de.pepperl-fuchs.com
Great Britain: Pepperl+Fuchs (GB) Ltd., 77 Riponden Road, OLDHAM OL1 4EL, Lancashire,
Tel. (161) 6 33 64 31, Telefax (161) 6 28 31 14,
sales@gb.pepperl-fuchs.com
USA: Pepperl+Fuchs Inc., 1600 Enterprise Parkway, Twinsburg, Ohio 44087,
Cleveland-USA,
Tel. (330) 4 25 35 55, Telefax (330) 4 25 93 85,
sales@us.pepperl-fuchs.com
France: Pepperl+Fuchs SARL, 12 Avenue des Tropiques - Les Ulis, 91955
COURTABOEUF CEDEX,
Tel. (1) 60 92 13 13, Telefax (1) 60 92 13 25,
commercial@fr.pepperl-fuchs.com
España Pepperl+Fuchs S.A., Txori-Erri Etorbidea 46, Pol. Izarza, 48150 SONDIKA
(Vizcaya),
Tel. (4) 4 53 50 20, Telefax (4) 4 53 51 80,
sov@es.pepperl-fuchs.com
Italia Pepperl+Fuchs ELCON S.r.l., Via delle Industrie, 4, 20050 MEZZAGO (Milano),
Tel. (039) 6 29 21, Telefax (039) 6 29 22 40,
info@it.pepperl-fuchs.com
Singapore Pepperl+Fuchs Pte Ltd., P+F Building, 18 Ayer Rajah Crescent,
Singapore 139942,
Tel. (65) 67 79 90 91, Telefax (65) 68 73 16 37,
sales@sg.pepperl-fuchs.com
For more contact-addresses refer to the catalogue or internet: http://www.pepperl-fuchs.com
Technical data
General specifications
Keypad (possibly touch panel) 500 mm x 500 mm at 2000 mm sensor range
Detection range min. 0 ... 1200 mm
Sensor range max. 0 ... 2800 mm
Light source 4 IRED
Light spot representation 43 mm x 43 mm at 2000 mm
Marking CE
Operating mode Background evaluation
Light type infrared, alternating light
Indicators/operating means
Function display LED red
Operating elements sensing range adjuster
Electrical specifications
Operating voltage 15 ... 48 V AC/DC
No-load supply current I 100 mA
0
Power consumption P 2,5 W
0
Output
Switching type dark ON
Signal output Relay, 1 alternator
≤ 250 V AC/DC
Switching voltage
≤ 2 A
Switching current
Response time 100 ms
Standard conformity
Standards EN 60947-5-2
Ambient conditions
Ambient temperature -20 ... 60 °C (253 ... 333 K)
Storage temperature -20 ... 75 °C (253 ... 348 K)
Mechanical specifications
Mounting height max. 2800
Protection degree IP65
Connection Connector, with 2 m cable connector
Material
Housing Makrolon GV30 black
Optical face Glass, red
Mass 320 g
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• No safety compolltection of personnel or EMERGENCY-STOP functions.
Dimensions
150
100
emitter
2x ø4.5
function indicator
VISOLUX
126
138
Hintergrundauswertung
Background evaluation
FLT-8-HW-2800-500/31/59
view A
VISOLUX
A
receiver
+Tw-
16
64
detection range adjuster
1200 ... 2800 mm
