Weg-Codier-System WCS
Codeschiene montieren
Position
6
7
8
9
Befestigung der Profilschiene
Für die Befestigung der Alu-Profilschiene stehen Schienenhalter für eine schnelle Montage zur
Verfügung, in die die Profilschiene eingerastet wird. Die Schienenhalter können in drei ver-
schiedenen Ausführungen geliefert werden:
•
ohne Befestigungsschrauben
•
mit Befestigungsschrauben
•
mit Befestigungsstechnik zur Montage in C-Profilschienen
Der Stützabstand für die Profilschiene darf bei stehender und hängender Montage 2,5 m nicht
überschreiten, dies entspricht 2 - 3 Schienenhalter pro 6-Meter-Schiene. Bei seitlicher Mon-
tage des WCS3-Aluminium-Profilsystems wird ein Stützabstand von 2 m empfohlen, dies ent-
spricht 3 Schienenhalter pro 6-Meter-Schiene.

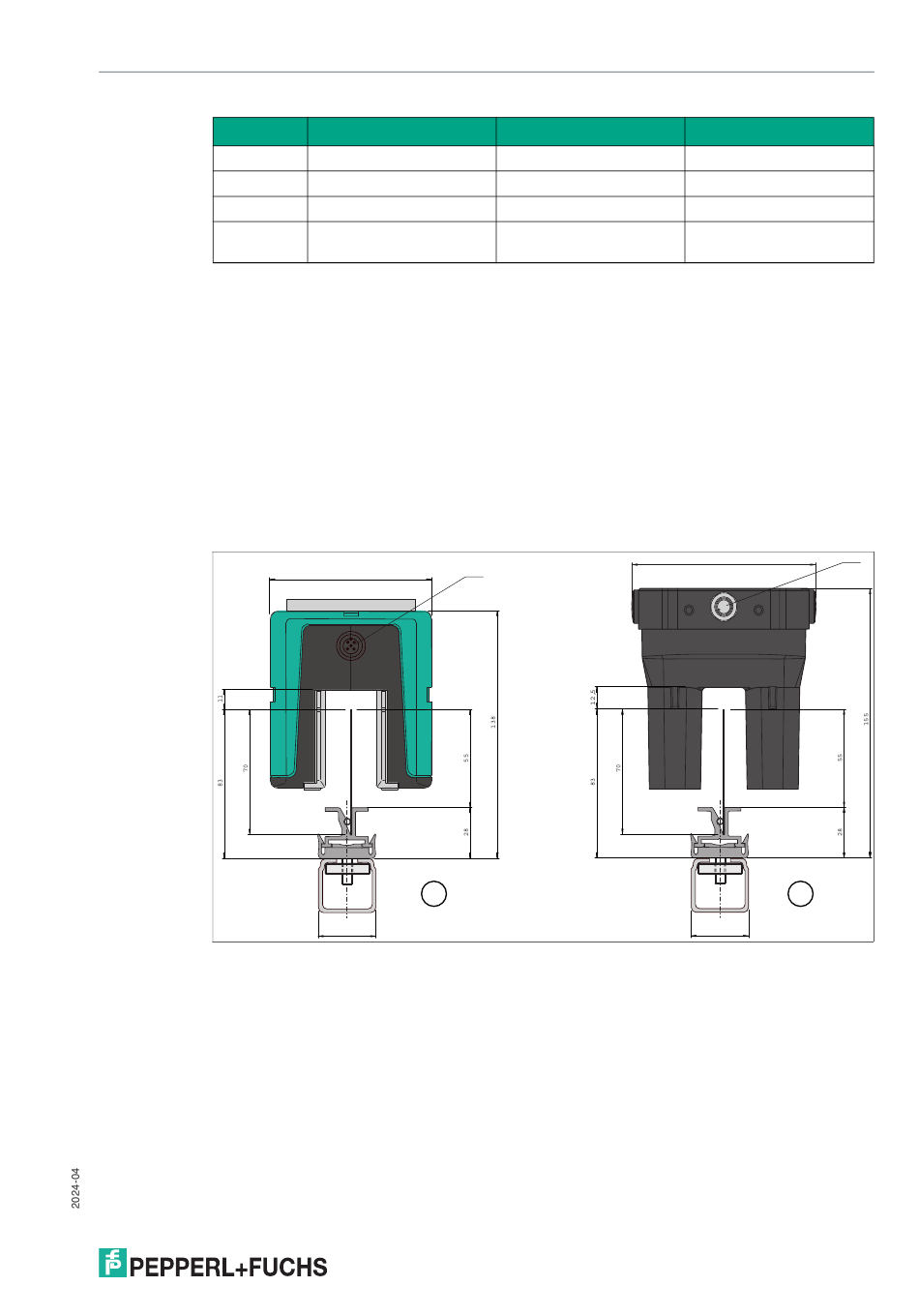

Lesekopf mit WCS3-Profilschiene
1. Profilsystem WCS3 mit Schienenhalter montiert auf C-Profilschiene, mit Lesekopf
2. Profilsystem WCS3 mit Schienenhalter montiert auf C-Profilschiene, mit Outdoor-Schutz-
gehäuse
Bezeichnung
Halterung zum Fahrzeug -
Codeschiene
Stoßverbinder
Montagewerkzeug für
Befestigungsschnur
M12
90
1
32
Produktbezeichnung
WCS3-CS70-*
WCS3-MC1
WCS3-FT1
Hinweis
-
Edelstahl, Laminat
-
-
M 12
119
2
32
43
