Weg-Codier-System WCS
Lesekopf montieren
4
Lesekopf montieren
4.1
Montageplatte anbringen
Im Regelfall wird der Lesekopf am Fahrzeug angebracht. Es ist jedoch auch möglich, den
Lesekopf stationär zu montieren und ein Codeschienenstück am Fahrwagen zu befestigen
(Fahrzeugidentifikation).
Zum Lieferumfang des Lesekopfs gehört eine spezielle Montageplatte. Diese wird am Fahrwa-
gen befestigt. Beim Einsatz des WCS2 mit Aluminiumprofilsystem und Führungswagen ist die
Montageplatte bereits im Führungswagen eingebaut. An drei Seiten des Lesekopfgehäuses
sind Schwalbenschwanznuten mit Schnellverschluss integriert. Nach Erfordernis wird der
Lesekopf mittels einer dieser Nuten auf den Führungssteg der Montageplatte geschoben und
mit einer Federzunge eingerastet. Durch diesen Schnellverschluss kann der Lesekopf ohne
Justierarbeiten sehr einfach montiert und ggf. schnell gewechselt werden. Die Einbaulage des
Lesekopfes ist beliebig. Gegenüber Fremdlicht ist der Lesekopf störunanfällig.
Warnung!
Unsachgemäße Montage
Verletzungsgefahr bei unsachgemäßer Montage
•
Sorgen Sie vor Beginn der Arbeiten für ausreichenden Platz.
•
Gehen Sie mit scharfkantigen Bauteilen vorsichtig um und tragen Sie immer Sicherheits-
handschuhe.
•
Sichern Sie hängende Bauteile vor der Montage gegen Herabfallen.
4
5

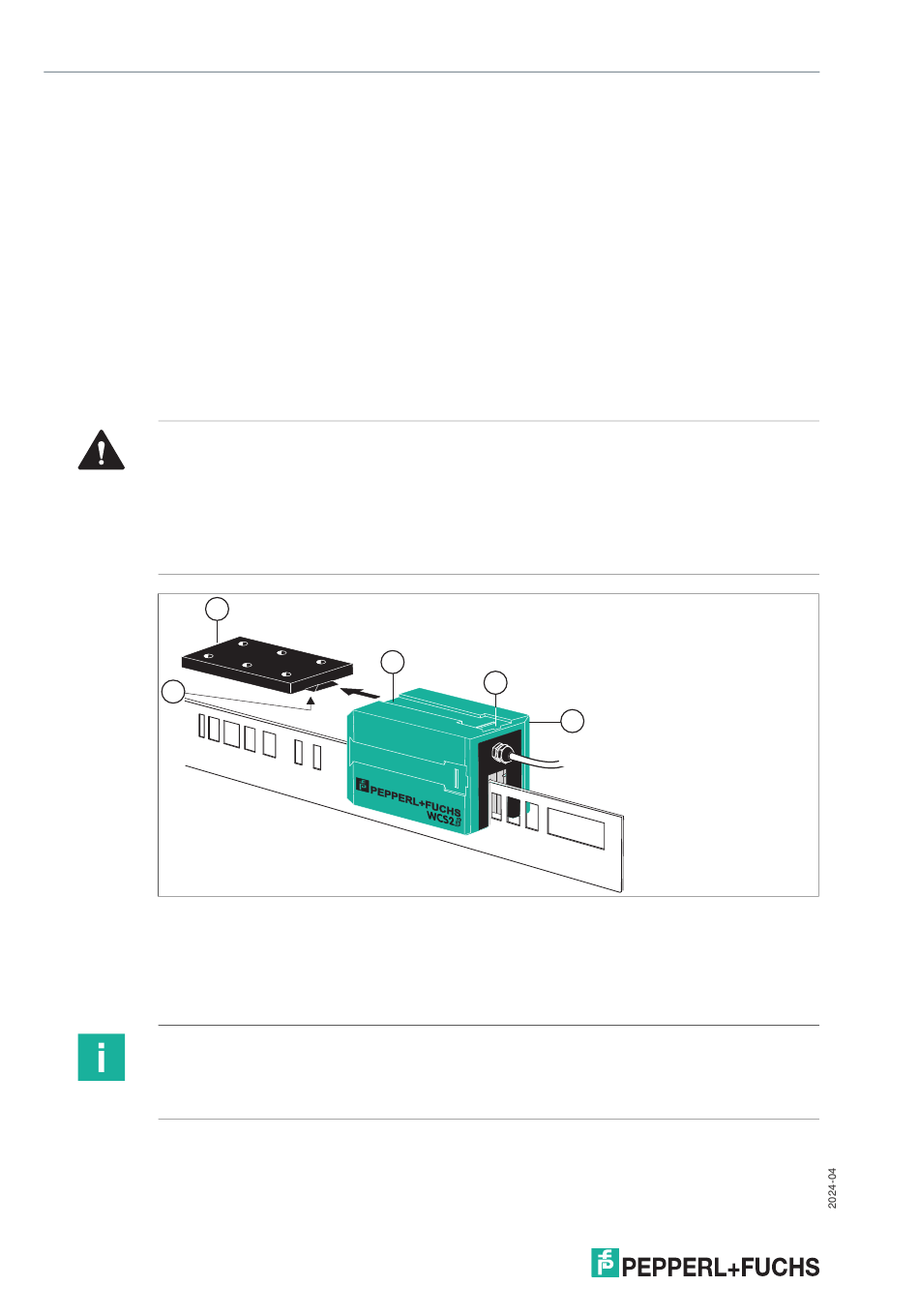

Abbildung 4.1
1. Lesekopf
2. Schnellverschluss
3. Schwalbenschwanznut
4. Montageplatte
5. Führungssteg mit Federzunge
Hinweis!
Montagerichtung
Montieren Sie den Lesekopf so, dass der elektrische Gerätestecker in Richtung der
aufsteigenden Positionswerte auf der Codeschiene zeigt.
16
3
Überblick
2
1
