Weg-Codier-System WCS
Lesekopf
WCS3B
WCS3B-Leseköpfe verfügen über eine Spaltweite von 31 mm. Dadurch ist eine größere Tole-
ranz bei der Montage des Lesekopfs und dessen Ausrichtung in Bezug zur Codeschiene mög-
lich. WCS3B-Systeme sind geeignet für die Überwachung von Förderbändern, automatisierten
Lager- und Hebesystemen.
Zu den besonderen Merkmalen der WCS3B-Leseköpfe gehören Status-LEDs für die Ausrich-
tung und Leistungsanzeige, ein optionaler "Over Speed"-Ausgang und eine optionale 7-Seg-
ment-Anzeige für die Darstellung von Positions- und Diagnosedaten.
Abbildung 3.2
WCS3-Outdoor
Beim WCS3-Outdoor handelt es sich um einen WCS3B-Lesekopf in einem speziellen Out-
door-Schutzgehäuse.
Zu den besonderen Merkmalen des WCS3-Outdoor gehören ein IP69-konformes Schutzge-
häuse, das neben der Dichtigkeit gegenüber Staub und Feuchtigkeit speziell auf Resistenz
gegen aggressive Stoffe wie Salzwasser, salzhaltige Luft, Säuren oder Laugen hin entwickelt
wurde. Darüber hinaus bietet es eine erhöhte Schlagfestigkeit gegenüber für Außenumgebun-
gen typischen Störeinflüssen wie etwa herabfallenden Ästen oder Hagelschlag. Auch bei
Schneefall und Temperaturen bis zu -40 °C kann das WCS3-Outdoor durch eine integrierte
Heizung betrieben werden. Die Anzeige-LEDs sowie das Display bleiben durch das translu-
zente Gehäusematerial immer sichtbar. Das Schutzgehäuse kann mit den Leseköpfen
WCS3B-LS2**H, WCS3B-LS3**H, WCS3B-LS5**, WCS3B-LS6** verwendet werden. Des
Weiteren verfügt das Schutzgehäuse über drei Kabelabgänge. Je nach Montageposition kön-
nen Sie den Gerätestecker über einen der drei Zugänge verkabeln.
Abbildung 3.3
90
31

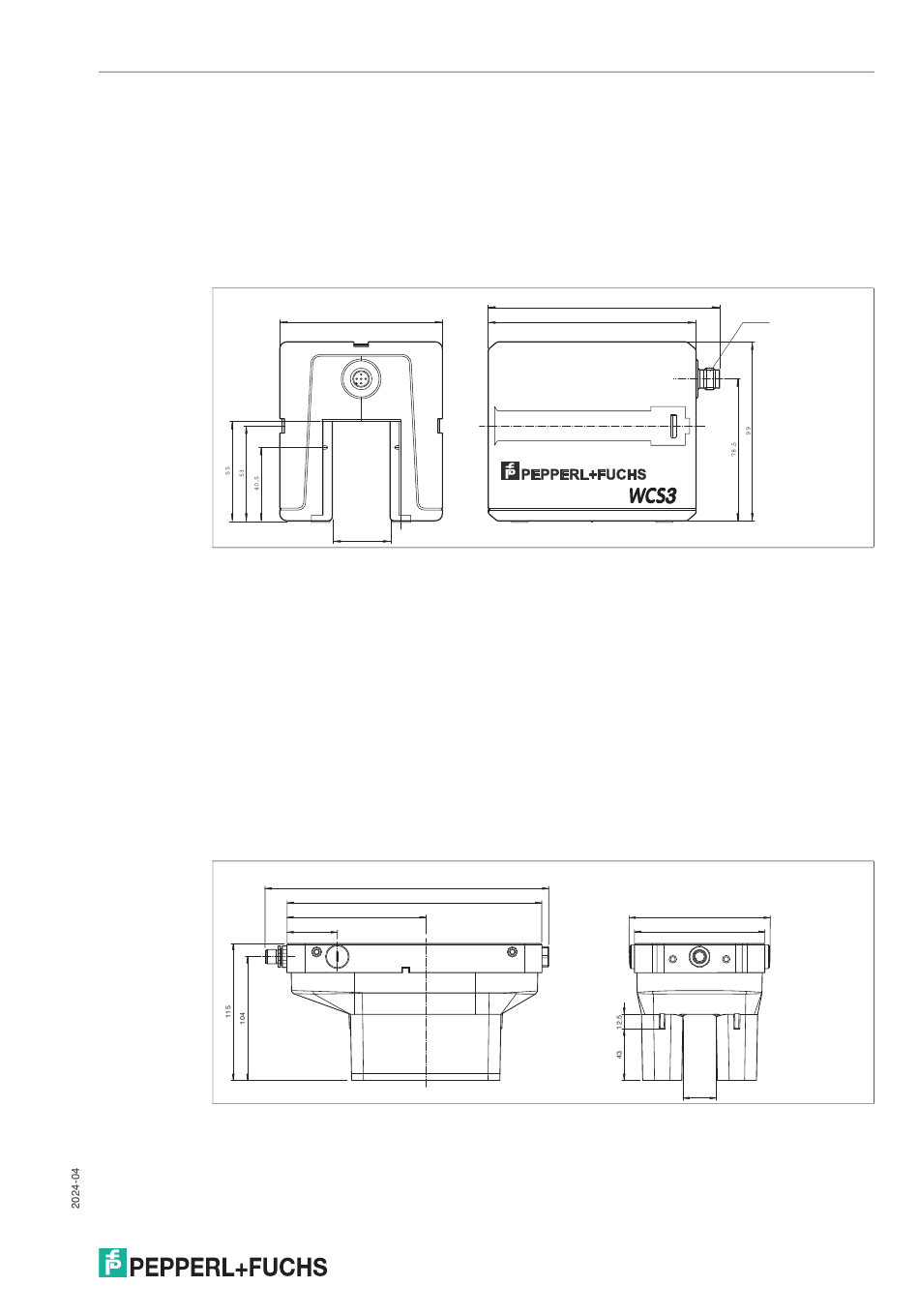

Maßzeichnung WCS3B
239.3
215
117
42.5
Maßzeichnung WCS3-Outdoor
128
115
M12 x 1
B
119
110
28.2
13
