Weg-Codier-System WCS
Codeschiene montieren

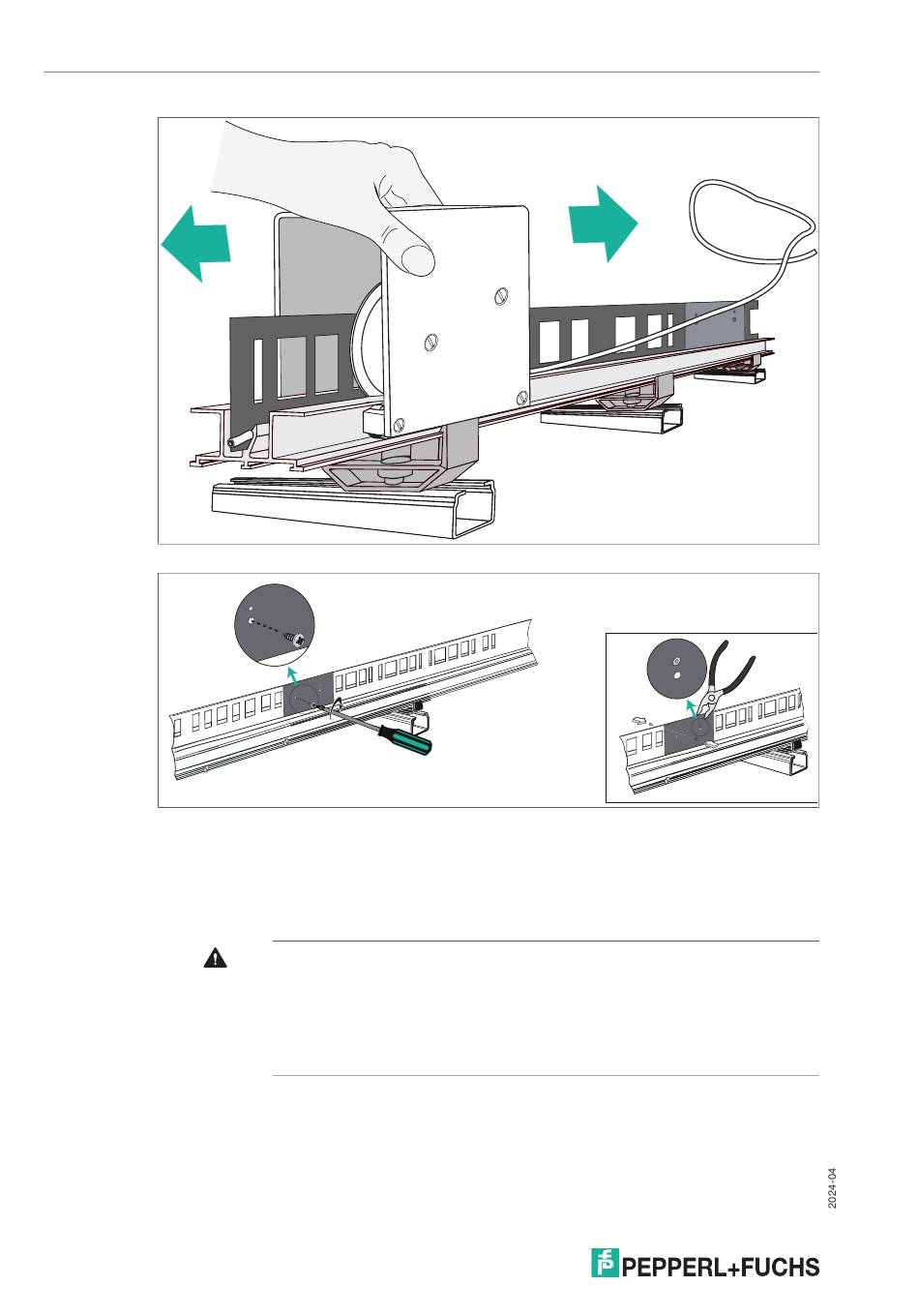

Abbildung 6.35 Befestigungsschnur mit Montagewerkzeug fixieren
Abbildung 6.36 WCS3-Codeschienenverbinder fixieren
3.
Um ein Verrutschen des WCS3-Codeschienenverbinders zu verhindern, können Sie den
WCS3-Codeschienenverbinder mit der Codeschiene durch Einsetzen von Treibschrauben wie
im Bild zusehen, über die zusätzlichen Bohrungen fixieren. Optional können Sie über die
kleinere der beiden Bohrungen an dem WCS3-Codeschienenverbinder Hohlnieten anbringen,
um die Codeschien zu fixieren.
70
Vorsicht!
Geräteschaden durch überstehende Schrauben bzw. Nieten
Eine unsachgemäße Befestigung der Schrauben bzw. Nieten kann zu uner-
wünschten Kontakten zwischen Lesekopf und Schrauben bzw. Nieten führen.
Stellen Sie sicher, dass Lesekopf beim Überfahren dieses Teilstücks nicht an
den Schrauben bzw. Nieten streift.
