Ergänzungsgeräte anschließen
Aufstellen des EPA-
Samplers
50

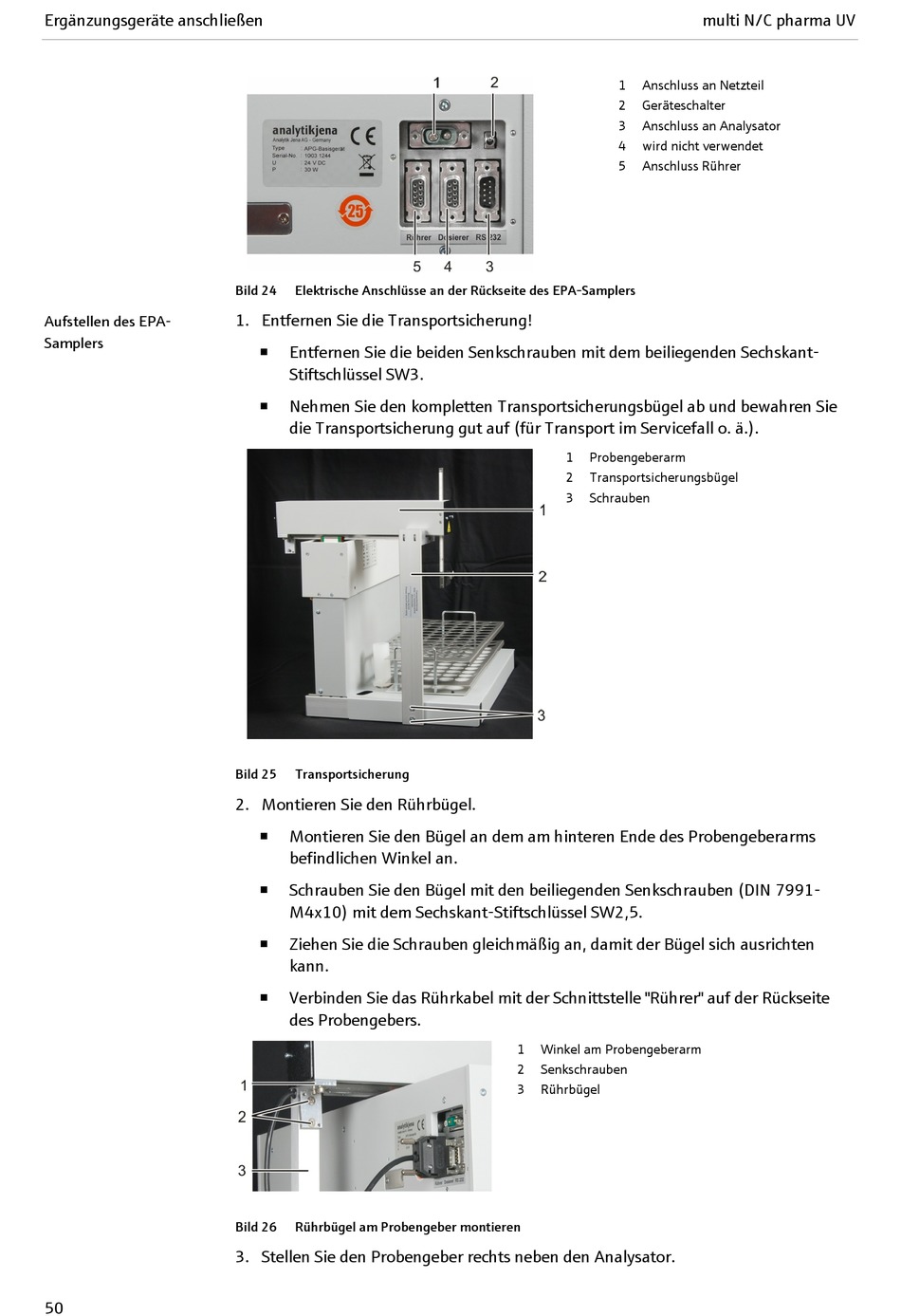

Bild 24 Elektrische Anschlüsse an der Rückseite des EPA-Samplers
1. Entfernen Sie die Transportsicherung!
Entfernen Sie die beiden Senkschrauben mit dem beiliegenden Sechskant-

Stiftschlüssel SW3.
Nehmen Sie den kompletten Transportsicherungsbügel ab und bewahren Sie

die Transportsicherung gut auf (für Transport im Servicefall o. ä.).
Bild 25 Transportsicherung
2. Montieren Sie den Rührbügel.
Montieren Sie den Bügel an dem am hinteren Ende des Probengeberarms

befindlichen Winkel an.
Schrauben Sie den Bügel mit den beiliegenden Senkschrauben (DIN 7991-

M4x10) mit dem Sechskant-Stiftschlüssel SW2,5.
Ziehen Sie die Schrauben gleichmäßig an, damit der Bügel sich ausrichten

kann.
Verbinden Sie das Rührkabel mit der Schnittstelle "Rührer" auf der Rückseite

des Probengebers.
Bild 26 Rührbügel am Probengeber montieren
3. Stellen Sie den Probengeber rechts neben den Analysator.
1 Anschluss an Netzteil
2 Geräteschalter
3 Anschluss an Analysator
4 wird nicht verwendet
5 Anschluss Rührer
1 Probengeberarm
2 Transportsicherungsbügel
3 Schrauben
1 Winkel am Probengeberarm
2 Senkschrauben
3 Rührbügel
multi N/C pharma UV
