..IB-Switch..
1. Allgemeines
1.1 Beschreibung
Das IB-Switch ist eine Ergänzung zur Intellibox oder zu anderen LocoNet-fähigen Zentralen (Fleisch-
mann, Piko, Digitrax). Das IB-Switch erweitert das digitale Steuerungssystem um ein Tastenpult, mit
dem auf einer digitalisierten Modellbahnanlage einzelne Weichen, Signale, Entkupplungsgleise andere
Schaltvorgänge und ganze Fahrstraßen ausgelöst werden können.
Zum Auslösen der Schaltvorgänge hat das Gerät 20 Tastenpaare. Mit der Ebenen-Wahltaste kann
zwischen einer roten und einer grünen Ebene hin und her geschaltet werden. Dadurch kann jedes
Tastenpaar doppelt belegt werden und es stehen insgesamt 40 Schaltmöglichkeiten zur Verfügung.
Zusätzlich zum Handbetrieb können alle Schaltvorgänge, die den einzelnen Tasten zugeordnet sind,
auch durch fahrende Züge auf der Modellbahnanlage ausgelöst werden. Damit ergibt sich die Mög-
lichkeit, Betriebssituationen wie Bahnhofseinfahrten, Blockstrecken oder Schattenbahnhöfe mit dem
Gerät automatisch zu steuern.

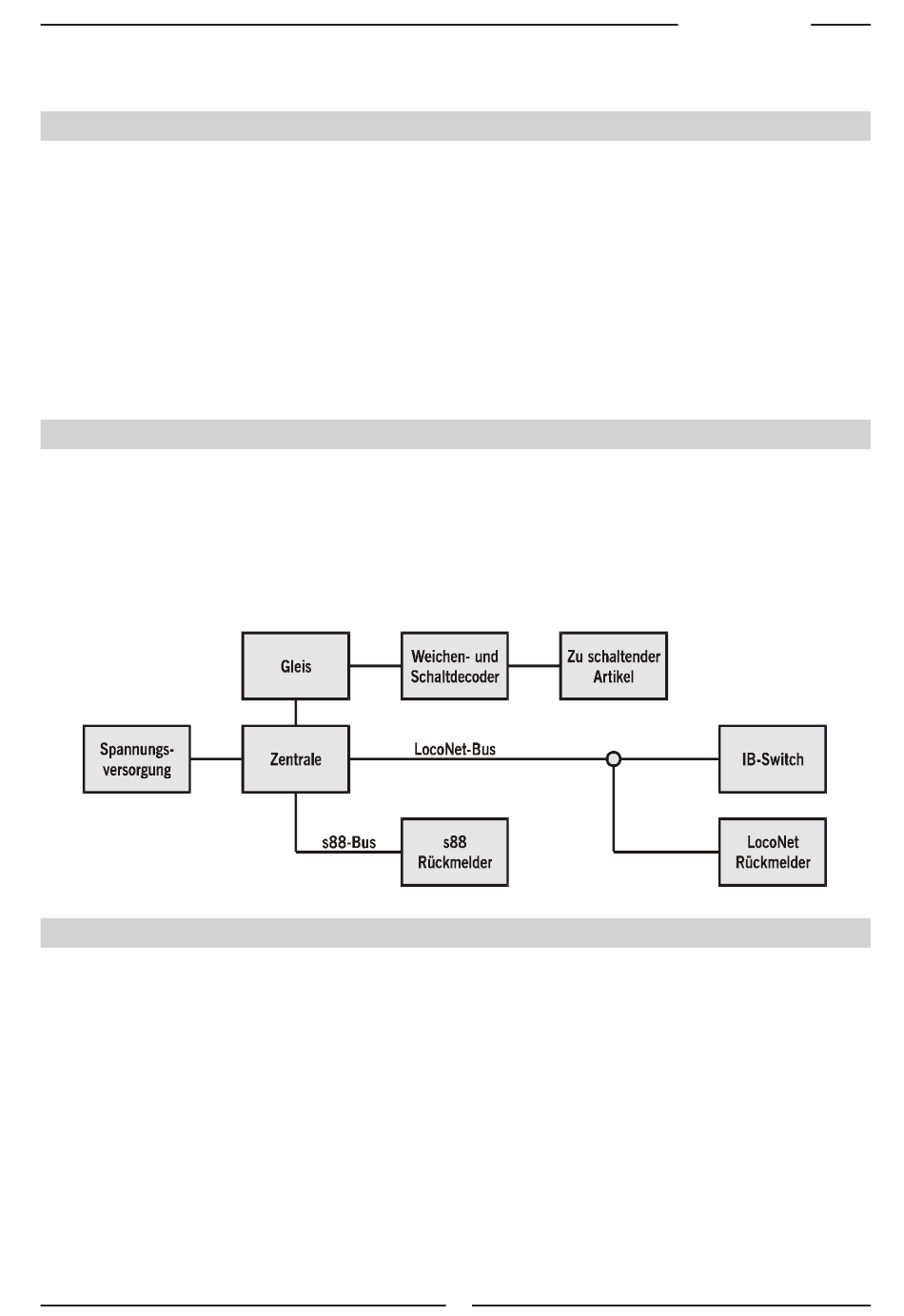

1. Anschluss
Das IB-Switch wird mit dem beigelegten Kabel an den LocoNet-Bus angeschlossen. Das kann eine
LocoNet Buchse an der Digitalzentrale sein oder eine beliebige Buchse am LocoNet-Bus. Es erhält
über das LocoNet seine Betriebspannung und alle notwendigen Steuerinformationen.
Die Schaltinformation wird dann von der Taste des IB-Switch über das LocoNet an die Digitalzentrale
weitergegeben und von da aus über die Schienen weiter zum Magnetartikel- oder Schaltdecoder, der
dann den Schaltvorgang ausführt.
1.3 Technische Daten
Schaltet 2 x 20 Magnetartikel und/oder Fahrstraßen
Maximal 20 Schaltvorgänge pro Fahrstraße
Adressbereich 1 - 2048, freie Adresswahl in beliebiger Reihenfolge
Stromverbrauch am LocoNet max. 140 mA
3
