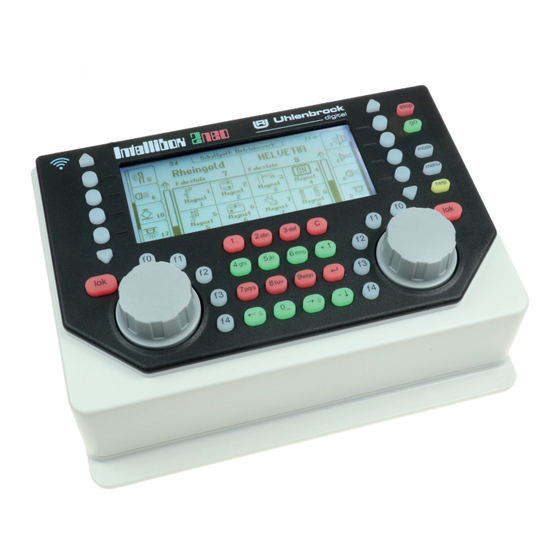

Uhlenbrock digital IB-Control II Softwarehandbuch

Handbuch zur softwareversion 1.200
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
digital
Intellibox
2neo
Die kürzeste Verbindung
zwischen Technik
und Vergnügen

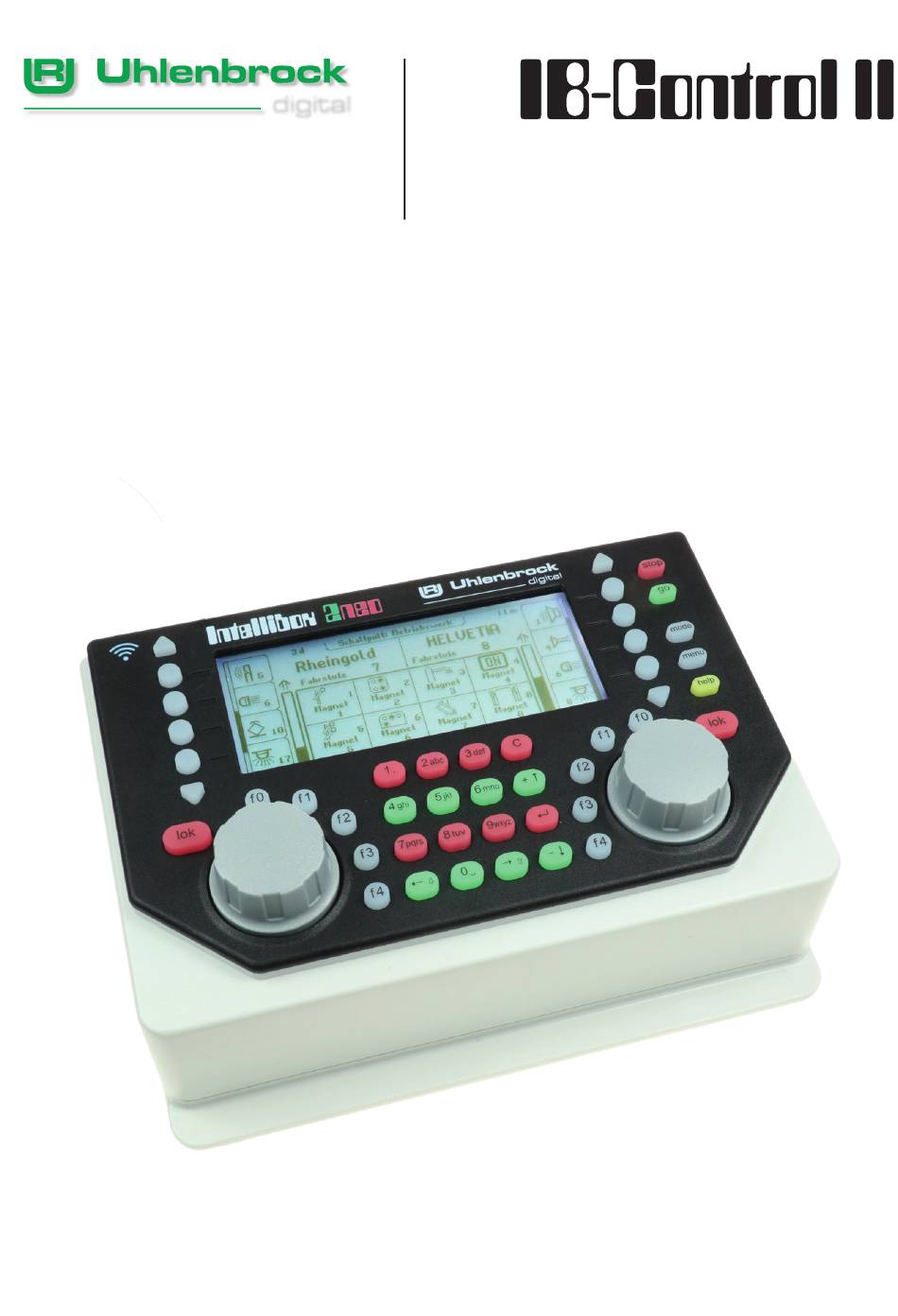

Handbuch zur Softwareversion 1.200

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Uhlenbrock digital IB-Control II

Inhaltszusammenfassung für Uhlenbrock digital IB-Control II

  • Seite 1 digital Intellibox 2neo Die kürzeste Verbindung zwischen Technik und Vergnügen Handbuch zur Softwareversion 1.200...

  • Seite 3: Inhaltsverzeichnis

    Intellibox 2neo & IB-Control II Inhalt 1. Allgemeines 1.1 Beschreibung Intellibox 2neo & IB-Control II 1.2 Kurzanleitung 1.3 Übersicht der Befehle 1.4 Technische Daten Intellibox 2neo 1.5 Technische Daten IB-Control II 1.6 Sicherheitshinweise 2. Die Anschlüsse der Intellibox 2neo 2.1 Definition der einzelnen Anschlussbuchsen 2.2 Anschluss Schaltnetzteil...
  • Seite 4 Intellibox 2neo & IB-Control II 5.5 Die LokPosi-Anzeige 5.6 Das Lokmenü: Lokdatensätze neu anlegen und bearbeiten 5.6.1 Multitraktion 5.6.2 Letzte aufgerufene Lok 5.6.3 Alle Funktionen steuern 5.6.4 Loks dispatchen 5.6.5 Lokdatensatz ändern 5.6.6 mfx-Lok anmelden 5.6.7 Handregler FRED 6. Der Schaltpult Modus 6.1 Beschreibung...
  • Seite 5 Intellibox 2neo & IB-Control II 10. Die Infrarot-Fernbedienung IRIS 10.1 IRIS-Empfänger 10.2 IRIS-Fernbedienung 10.3 Anzeigemodus IRIS der Intellibox 2neo 11. Modellzeituhr 11.1 Beschreibung 11.2 Uhrenmodus auswählen 11.3 Uhreneinstellung 12. Der Boostermodus der Intellibox 2neo 12.1 Beschreibung 12.2 Boostermodus auswählen 12.3 Die Anzeige der Boosterüberwachung 12.4 Neue Booster anlegen und ändern...

  • Seite 6: Allgemeines

    CutOut im Digitalsignal erzeugen. Das Steuergerät IB-Control II Das IB-Control II ist ein zusätzliches Steuergerät für alle Varianten der Intellibox, dem DAISY II Digital-Set, sowie den Zentralen KM1 SystemControl 4 & SystemControl 7, Fleischmann Twin-Center, Piko PowerBox & SmartControl-light. Es erweitert die jeweiligen Funktionen um 2 Fahrregler, Schaltpult, Fahrstraßensteuerung, Rückmeldemodus, Lokdatenbank u.v.m..
  • Seite 7 Uhrzeit und den Wochentag an. Die Modellzeit kann gegenüber der Normalzeit um Faktoren zwischen 1 und 127 beschleunigt werden. Möglich sind so Fahrten nach Fahrplan und die Synchronisation weiterer LocoNet-Uhren, wie z.B. in weiteren IB-Control II, dem LocoNet-Display 63 450, im IntelliLight 28 000 und im SoundDirector 38 000.

  • Seite 8: Beschreibung Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 1.1 Update-fähige System-Software Über das Interface der Digitalzentrale kann die Systemsoftware jederzeit aktualisiert werden. Übertragbare Datenbank Über eine LocoNet-Verbindung kann eine bestehende Datenbank aus der Intellibox 2neo, oder einem weiteren IB-Control II übertragen werden.

  • Seite 9: Kompatibel Mit Vielen Anderen Geräten

    Intellibox 2neo & IB-Control II - Kap. 1.2  Uhlenbrock-DCC-Decoder 9999 Adressen, 14, 28, 128 Fahrstufen  DCC-kompatible Decoder 9999 Adressen, 14, 28, 128 Fahrstufen, je nach Typ  Trix Selectrix Decoder ® 112 Adressen, 31 Fahrstufen ABC-Bremsen Die Intellibox 2neo ist ABC-tauglich unter der Voraussetzung das nur das DCC-Datenformat ausgegeben wird.

  • Seite 10: Ib-Control Ii Anschließen

    LocoNet-B Anschluss an der Zentrale. Hier können maximal 2 IB-Control II angeschlossen werden, danach wird eine LocoNet-Stromeinspeisung (62261+20206) benötigt. Bei allen anderen Zentralen den LocoNet-T Anschluss. Hier können maximal 3 IB-Control II angeschlossen werden, bevor eine LocoNet-Stromeinspeisung (62261+20206) benötigt wird.

  • Seite 11: Sonder Funktion Schalten

    Intellibox 2neo & IB-Control II - Kap. 1.3 Sonder funktion schalten  Eine der Sonderfunktionstasten [f1] [f2] [f3] [f4] drücken  Wenn Sie die kontextbezogenen Tasten seitlich des Displays drücken, können Sie bei eini- gen DCC-Decodern die Funktionen f0 bis f28 erreichen (siehe Kapitel 5.4).

  • Seite 12: Technische Daten Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 1.4 Schaltpult Modus Tastenbelegung ändern  [mode] Taste betätigen  Schaltpult über die Auswahltaste an der rechten Displayseite auswählen  [menu] + Nummer 1.Taste + [8] (Werkseinstellung 1) Rückmelde Modus Tastenbelegung ändern  [mode] Taste betätigen  Rückmelder über die Auswahltaste an der rechten Displayseite auswählen...

  • Seite 13: Die Anschlüsse Der Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 2 2. Die Anschlüsse der Intellibox 2neo Im Folgenden werden die Anschlüsse der Intellibox 2neo beschrieben und was beim Anschluss der einzelnen Geräte gegebenenfalls beachtet werden muss. 2.1 Definition der einzelnen Anschlussbuchsen Uhlenbrock Elektronik GmbH...

  • Seite 14: Anschluss Gleis Und Programmiergleis

    Intellibox 2neo & IB-Control II - Kap. 2.3 2.3 Anschluss Gleis und Programmiergleis Der beiliegende 4-polige Stecker für den Anschluss von Gleis und Programmiergleis ist ein Schraub klemmenstecker, bei dem die Kabel durch Festdrehen der Schrauben fixiert werden. Im nebenstehenden Bild sehen Sie die Bezeichnung der einzelnen Klemmen eines Anschlusssteckers.

  • Seite 15: Anschluss Loconet

    Intellibox 2neo & IB-Control II - Kap. 2.4 2.4 Anschluss LocoNet Die Intellibox 2neo unterstützt alle Geräte, die über eine LocoNet-Schnittstelle verfügen. Dabei gilt, dass LocoNet-Booster wie Power 22, 40 und 70 an LocoNet B angeschlossen werden, da hier das digitale Schienensignal zur Verfügung steht. Der Anschluss LocoNet T eignet sich nur für Handsteuergeräte und Geräte, die kein digitales Schienensignal...

  • Seite 16: Anschluss Märklin-Booster

    Intellibox 2neo & IB-Control II - Kap. 2.7 2.7 Anschluss Märklin-Booster Märklin-Booster (6015 / 6017) und alle Booster im Motorola-Format, die einen zum Märklin- Booster kompatiblen Anschluss haben, können an die M-Booster-Buchse angeschlossen werden. Mit dem, dem Booster beiliegenden Flachbandkabel verbinden Sie den Booster mit der M-Booster-Buchse der Intellibox 2neo (Anschluss siehe Bedienungsanleitung des Boosters).

  • Seite 17: Die Bedienelemente

    Intellibox 2neo & IB-Control II - Kap. 3 3. Die Bedienelemente 3.1 Übersicht der Bedienelemente A. Hinterleuchtetes LCD-Display mit zugehörigen Displaytasten mit Informationen über Lokadresse oder -name, Geschwindigkeit und Fahrtrichtung und zu dem gerade ausgewählten Betriebsmodus, z.B. beim Schaltpultmodus Anzeige von Weichenlage oder Signalstellung.

  • Seite 18: Lcd-Display

    Intellibox 2neo & IB-Control II - Kap. 3.2 Linkes Fahrpult Mit Endlos-Drehregler, Fahrtrichtungsumschalter, f0 zum Schalten der Lichtfunktion, 4 Funk- tions tasten und Lokauswahltaste. Rechtes Fahrpult Mit Endlos-Drehregler, Fahrtrichtungsumschalter, f0 zum Schalten der Lichtfunktion, 4 Funk- tions tasten und Lokauswahltaste.

  • Seite 19: Das Fahrpult

    Intellibox 2neo & IB-Control II - Kap. 3.3 Die Sonderfunktionen werden über die seitlich angeordneten runden Displaytasten ge- schaltet. Hat die gesteuerte Lok mehr als 4 Sonderfunktionen, so zeigt der sogenannte Scrollbalken schematisch an, an welcher Stelle der Liste man sich gerade befindet. Mit den dreieckigen Pfeiltasten (= Scrolltasten) kann diese Liste nach oben oder unten durchblättert...

  • Seite 20: Menübedienung

    Intellibox 2neo & IB-Control II - Kap. 3.4 3.4 Menübedienung Die Bedienung der Geräte erfolgt über die drei Hauptbedientasten [mode], [menu] und [help]. Die [mode]-Taste schaltet den Gerätemodus um. Wird sie betätigt, so erscheint das Haupt- auswahlmenü, das alle Gerätemodi anzeigt. Auf der linken Seite befinden sich die Modi, die das Display vollflächig benutzen und rechts befinden sich die Modi, die im Display das...

  • Seite 21: Eingabe Von Ziffern

    Intellibox 2neo & IB-Control II - Kap. 3.5 Wird auf der linken Seite eine Auswahlmöglichkeit per Tastendruck aktiviert, so wird dies durch einen Rahmen um das Menüelement dargestellt, z.B.: Auf der rechten Seite wird nun eine Auswahl zu diesem Punkt angezeigt. In diesem Beispiel kann das Datenformat eines Magnetartikels eingestellt werden.
  • Seite 22 Intellibox 2neo & IB-Control II - Kap. 3.6 Die aktuelle Zeile, in der der Text eingegeben werden kann, wird durch eckige Klammern gekenn zeichnet. Die Curserposition, an der als nächstes ein Zeichen geändert werden kann, wird invertiert dargestellt. Mit den Pfeiltasten [!] und[¡] kann der Eingabecursor in der Zeile bewegt werden.

  • Seite 23: Grundeinstellungs-Menü

     Rücksetzen  Lokdatenformat  Programmiergleis  Software-Version  Weicheneinstellungen  Interface  Startmodus Das Grund einstellungsmenü der IB-Control II enthält folgende Punkte:  Bedienung  Sonderoptionen  Sprache  Software-Version  Display  Datenbank Zum Verlassen des Hauptauswahlmenüs wird die [mode]-Taste erneut betätigt.
  • Seite 24 Intellibox 2neo & IB-Control II - Kap. 4.1 Und so wird’s gemacht (Darstellungen IB-2neo): Schritt 1 Auswahl Auswahl und Verlassen des Hauptauswahlmenüs Schritt 2 Auswahl Schritt 3 Auswahl Schritt 4 Auswahl...
  • Seite 25 Intellibox 2neo & IB-Control II - Kap. 4.1 4.1.2 Fahrregler Für die Fahrregler der Geräte kann ausgewählt werden, ob sie sich wie Gleichstrom- Fahrregler oder wie Wechselstrom-Fahrregler verhalten sollen. Als Voreinstellung ab Werk ist mit der Einstellung „AC-Fahrregler“ ein Wechselstrom-Fahr- regler ausgewählt.
  • Seite 26 Intellibox 2neo & IB-Control II - Kap. 4.1 Und so wird’s gemacht (Darstellungen IB-2neo): Schritt 1 Auswahl Auswahl und Verlassen des Hauptauswahlmenüs Schritt 2 Auswahl Schritt 3 Auswahl Schritt 4 Auswahl...

  • Seite 27: Menüpunkt „Sprache

    Intellibox 2neo & IB-Control II - Kap. 4.2 4.2 Menüpunkt „Sprache“ Als Sprache für die Texte im Display kann eine der folgenden Sprachen ausgewählt werden:  Deutsch  Italienisch  Spanisch  Englisch  Niederländisch  Portugiesisch  Französisch  Schwedisch  Dänisch...

  • Seite 28: Menüpunkt „Lokdatenformat

    Intellibox 2neo & IB-Control II - Kap. 4.3 4.3 Menüpunkt „Lokdatenformat“ Einstellung des Lokdatenformates, das für erstmalig aufgerufene Lokadressen automatisch gewählt wird, wenn der einzelnen Lokadresse kein anderes Datenformat zugewiesen wird. Hier sollte vor dem ersten Gebrauch der Intellibox 2neo das Datenformat eingestellt werden, das am häufigsten benutzt wird.

  • Seite 29: Menüpunkt „Weicheneinstellung

    Intellibox 2neo & IB-Control II - Kap. 4.4 Schritt 3 Auswahl Hinweis: Sollen sowohl das allgemeine Lok- als auch Weichendatenformat auf DCC eingestellt werden, die Intellibox 2neo also nur noch DCC-Daten ausgeben, so müssen auch folgende Sonderoptionen eingestellt werden: Sonderoption 25 = 1, 907 = 4 (Siehe Kap. 4.10 „Sonderoptionen“) 4.4 Menüpunkt „Weicheneinstellung“...
  • Seite 30 Intellibox 2neo & IB-Control II - Kap. 4.4 Schritt 2 Auswahl Schritt 3 Auswahl Auswahl 4.4.2 Schaltzeiten Der Schaltimpuls, der bei Betätigung einer Schaltpulttaste ausgelöst wird, dauert normaler- weise solange, wie die Taste gedrückt wird. Um sicherzustellen, dass auch bei einem extrem kurzen Impuls eine Schaltfunktion ausgelöst wird und dass der Magnetartikel bei zu langer...

  • Seite 31: Menüpunkt „Handregler

    Intellibox 2neo & IB-Control II - Kap. 4.5 Schritt 2 Auswahl Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] 4.5 Menüpunkt „Handregler“ Sobald ein Uhlenbrock Handregler „FRED“ zum ersten Mal mit dem LocoNet der Intellibox verbunden wird, ordnet die Zentrale der internen Identifikationsnummer (ID) des FRED automatisch eine Nummer zu.
  • Seite 32 Intellibox 2neo & IB-Control II - Kap. 4.5 Schritt 2 Scrollen und Auswahl Schritt 3 Auswahl Schritt 4 Auswahl...

  • Seite 33: Menüpunkt „Display

    Intellibox 2neo & IB-Control II - Kap. 4.6 4.6 Menüpunkt „Display“ Im Display Menü können Helligkeit und Kontrast des Displays eingestellt werden. Und so wird’s gemacht: Schritt 1 Auswahl Auswahl und Verlassen des Hauptauswahlmenüs Schritt 2 Scrollen und Auswahl Schritt 3...

  • Seite 34: Menüpunkt „Programmiergleis

    Intellibox 2neo & IB-Control II - Kap. 4.7 4.7 Menüpunkt „Programmiergleis“ Es kann ausgewählt werden, ob der Programmiergleisanschluss ausschließlich die Program- mier gleisspannung führt oder ob dieser Ausgang automatisch zwischen der normalen Digital- gleisspannung (max. Strom = 1A) und der Programmiergleisspannung umgeschaltet wird.

  • Seite 35: Menüpunkt „Interface

    Intellibox 2neo & IB-Control II - Kap. 4.8 4.8 Menüpunkt „Interface“ Mit diesem Menüpunkt kann die Baudrate des Interface der Intellibox 2neo geändert werden. Die Voreinstellung ab Werk ist 115 200 bit/s. Diese Einstellung muss in der Regel nicht verändert werden.
  • Seite 36 Intellibox 2neo & IB-Control II - Kap. 4.9 Und so wird’s gemacht: Schritt 1 Auswahl Auswahl und Verlassen des Hauptauswahlmenüs Schritt 2 Scrollen und Auswahl Schritt 3 Auswahl Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ]...

  • Seite 37: Menüpunkt „Sonderoptionen

    Intellibox 2neo & IB-Control II - Kap. 4.10 4.10 Menüpunkt „Sonderoptionen“ Die Geräte besitzen verschiedene Sonderoptionen, die die Arbeitsweise des jeweiligen Gerätes beein flussen und die sich je nach verwendetem Gerät und Software-Version unterscheiden können. Jede Sonderoption kann mit einer Kennzahl angewählt und verändert werden.

  • Seite 38: Menüpunkt „Software-Version

    Intellibox 2neo & IB-Control II - Kap. 4.11 Schritt 4 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Mit den rechten Displaytasten können die Bits einer Sonderoption auf 1 oder 0 gesetzt werden. 4.11 Menüpunkt „Software-Version“ Unter diesem Menüpunkt finden Sie die Seriennummer Ihres Gerätes und die Versions num- mer der Systemsoftware.

  • Seite 39: Menüpunkt „Datenbank

    Intellibox 2neo & IB-Control II - Kap. 4.12 keine Lokdaten Es werden keine Daten vom vorhergehenden Spielbetrieb zurückgeladen. auto, Geschw. = 0 Alle im vorhergehenden Spielbetrieb benutzen Loks und Multitraktionen werden mit ihrer Fahrtrichtung und dem letzten Stand ihrer Sonderfunktionen zurückgeladen.
  • Seite 40 Intellibox 2neo & IB-Control II - Kap. 4.13 Der Menüpunkt „Datenbank“ enthält folgende Unterpunkte: Kopie erstellen Es wird eine Kopie der aktiven Datenbank im Kopierspeicher angelegt. Gegen Kopie austauschen Es findet ein Datenaustausch zwischen dem aktiven Datenspeicher und dem Kopierspeicher statt.
  • Seite 41 Hinweis: Die Fahrstraßendaten werden nicht übertragen! Übertragung einer Datenbank aus einer Intellibox 2neo in ein IB-Control II An das LocoNet der Intellibox 2neo darf jetzt nur ein IB-Control II angeschlossen sein. Vor dem Einschalten der Intellibox 2neo die Scrolltaste links oben drücken und halten.
  • Seite 42 SC7 Voraussetzung ist ein IB-Control II, ab Softwareversion 1.020. An das LocoNet der Intellibox 2neo (Intellibox II, SC7) darf jetzt nur ein IB-Control II angeschlossen sein. Nun die IB-Control II mit der zu übertragenden Datenbank vom LocoNet der Zentrale trennen.

  • Seite 43: Menüpunkt „Rücksetzen

    Intellibox 2neo & IB-Control II - Kap. 4.14 4.14 Menüpunkt „Rücksetzen“ Mit diesem Menüpunkt lässt sich die Intellibox 2neo auf Ihre Werkseinstellungen zurücksetzen. Intellibox Das gesamte Gerät führt einen Reset aus und startet neu, wie beim Einschalten der Betriebsspannung. Einstellungen werden nicht verändert.
  • Seite 44 Intellibox 2neo & IB-Control II - Kap. 4.14 Schritt 3 Auswahl Schritt 4 Auswahl...

  • Seite 45: Das Fahrpult

    Die Fahrpulte arbeiten auch während der Programmierung oder während der Änderungen der Voreinstellungen. 5.1 Bedienelemente Bild 5.11 Die Frontansicht der Intellibox 2neo oder IB-Control II Die [stop]-Taste Mit der [stop]-Taste wird die Fahrspannung am Hauptgleis und an den durch angeschlossene Booster versorgten Gleisabschnitten abgeschaltet.
  • Seite 46 Intellibox 2neo & IB-Control II - Kap. 5.1 Die Tasten [f0] [f1] [f2] [f3] [f4] Mit diesen Tasten werden Loksonderfunktionen, wie Licht, Sonderbeleuchtung, Hupe oder Rauchgenerator geschaltet. Die [lok]-Taste Sie leitet die Auswahl der gewünschten Lok für das jeweilige Fahrpult ein.

  • Seite 47: Lokadressen Und Loknamen

    Intellibox 2neo & IB-Control II - Kap. 5.2 5.2 Lokadressen und Loknamen Die einzelne Lokomotive in einem digitalen Steuerungssystem wird durch die sogenannte Adresse angewählt. Es handelt sich hierbei um eine Ziffernfolge, die den einzelnen, in der Lokomotive eingebauten Decoder kennzeichnet.

  • Seite 48: Fahrregler

    Intellibox 2neo & IB-Control II - Kap. 5.3 AC-Fahrregler-Modus Der AC-Fahrregler-Modus ist der Steuerung von Lokomotiven mit einem Wechselstromtrafo für Dreileiter-Wechselstrom-Systeme nachempfunden. Bild 5.31 Prinzip eines AC-Fahrreglers In diesem Betriebsmodus wird die Geschwindigkeit durch eine Rechtsdrehung des Reglers erhöht und durch eine Linksdrehung verringert.

  • Seite 49: Licht- Und Sonderfunktionen

    Intellibox 2neo & IB-Control II - Kap. 5.4 5.4 Licht- und Sonderfunktionen Mit den Funktionstasten neben dem Fahrreglerknopf können die Licht- und Sonderfunktionen f0 bis f4 von Lok- und Funktionsdecodern geschaltet werden. Die Sonderfunktionen f0 bis f28 (DCC) einer Lokomotive werden im Display abgebildet und können über die Auswahltasten geschaltet werden.

  • Seite 50: Das Lokmenü: Lokdatensätze Neu Anlegen Und Bearbeiten

    Intellibox 2neo & IB-Control II - Kap. 5.5 LokPosi-Anzeige 5.6 Das Lokmenü Mit den Tastenfolgen [lok] und [menu] oder 2 x [lok] wird das Lokmenü der aktuell gesteuerten Lok aufgerufen. Hierüber sind die folgenden Funktionen zu erreichen:  Multitraktion  Letzte Lok aufrufen...
  • Seite 51 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult Schritt 4 Sortierung Auswahl oder Eingabe ändern über den Tastenblock Zurück zum Fahrpult Zurück zum Fahrpult...

  • Seite 52: Auflösen Von Multitraktionen

    Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 5 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult Auflösen von Multitraktionen Schritt 1 Rechts oder links 2 x betätigen zur Menüauswahl Schritt 2 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult...

  • Seite 53: Verhalten Von Multitraktionslokomotiven

    Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Die Multitraktion auflösen Nur diese Lok abkuppeln Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Verhalten von Multitraktionslokomotiven Eine Multitraktion kann nur noch unter der Adresse oder dem Namen der „Basislokomotive“...

  • Seite 54: Letzte Aufgerufene Lok

    Intellibox 2neo & IB-Control II - Kap. 5.6 Wichtig: Zum störungsfreien Betrieb der gemeinsam betriebenen Lokomotiven einer Multi- traktion muss gewährleistet sein, dass alle Lokomotiven vorher auf gleiche Minimal- und Maximalgeschwindigkeit eingestellt worden sind. Hinweis: Die Einstellungen für die Minimal- und Maximalgeschwindigkeit müssen mit den entsprechenden Parametern der in den Lokmotiven betriebenen Lokdecoder eingestellt werden.

  • Seite 55: Alle Funktionen Steuern

    Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 3 Auswahl oder Eingabe über den Tastenblock Die Speicher „letzte Lok“ der beiden Fahrregler werden gegeneinander getauscht Zurück zum Fahrpult 5.6.3 Alle Funktionen schalten Die Intellibox 2neo kann DCC-Decoder steuern, die mit einer Decoderadresse bis zu 32768 Sonderfunktionen schalten können.
  • Seite 56 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult Schritt 3 Funktion schalten Eingabe der Funktionsnummer per Zurück zum Fahrpult Tastenblock. Abschließen mit [ 8 ] Verlassen des Menüs ohne Auswahl Schritt 4 Funktion schalten Zurück zum Fahrpult...

  • Seite 57: Loks Dispatchen

    Display angezeigt. 5.6.4 Loks dispatchen Soll ein Fahrzeug, das von einem Fahrregler der Intellibox 2neo oder des IB-Control II gesteuert wird, von einem Fahrregler übernommen werden, der keine eigene Möglichkeit der Adresseingabe hat (z.B. Handregler FRED von Uhlenbrock, BT-2 Handregler von Digitrax), so muss zunächst die Lokadresse im sogenannten Dispatch-Speicher abgelegt werden.

  • Seite 58: Lokdatensatz Anlegen Und Ändern

    Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Auswahl Zurück zum Fahrpult Zurück zum Fahrpult Schritt 3 Zurück zum Fahrpult Zurück zum Fahrpult Die Lok (hier der „Rheingold”) liegt nun im Dispatch-Speicher und kann vom Handregler übernommen werden.

  • Seite 59: Neuen Lokdatensatz Anlegen

    Intellibox 2neo & IB-Control II - Kap. 5.6 Die Liste der Sonderfunktionen im Display kann maximal 28 Einträge (für einige DCC-Deco- der) enthalten. Die Standardanzeige „F“ für Funktion kann zur besseren Übersicht durch ein Symbol ersetzt werden, das die entsprechende Funktion darstellt. Bei nicht belegten Sonderfunktionen kann die Anzeige ausgeblendet werden.
  • Seite 60 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 61 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 5 Meldung, wenn die eingegebene Lokadresse schon vorhanden ist Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Verlassen des Menüs ohne Auswahl Schritt 6 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ]...
  • Seite 62 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 8 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Verlassen des Menüs ohne Auswahl Schritt 9 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 63 Intellibox 2neo & IB-Control II - Kap. 5.6 Lokdatensatz ändern Datenformat ändern Schritt 1 Rechts oder links 2 x betätigen zur Menüauswahl Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 3 Auswahl Zurück zum Fahrpult...
  • Seite 64 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 4 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 5 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 65 Intellibox 2neo & IB-Control II - Kap. 5.6 Sonderfunktionssymbole ändern Zur Anzeige der Sonderfunktionen sind verschiedene Symbole verfügbar. Die Tabelle zeigt eine kleine Auswahl der vorhandenen Symbole und Vorschläge zu deren Bedeutung. Vorgabe: kein Symbol Führerstandsbeleuchtung Innenbeleuchtung Licht Entkuppeln Magnet...
  • Seite 66 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 67 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 5 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 6 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 7 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...

  • Seite 68: Höchstgeschwindigkeit Ändern

    Intellibox 2neo & IB-Control II - Kap. 5.6 Höchstgeschwindigkeit ändern Schritt 1 Rechts oder links 2 x betätigen zur Menüauswahl Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...

  • Seite 69: Zugkategorien Zuweisen

    Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 4 Hinweis auf den Wertebereich Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Verlassen des Menüs ohne Auswahl Schritt 5 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 70 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 3 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Auswahl Zurück zum Fahrpult...
  • Seite 71 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 5 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Loksonderoptionen ändern Schritt 1 Rechts oder links 2 x betätigen zur Menüauswahl Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 72 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult...

  • Seite 73: Das Mfx ® -Datenformat

    Intellibox 2neo & IB-Control II - Kap. 5.6 5.6.6 Das mfx -Datenformat ® Vorbereitung des mfx Betriebs ® Um das mfx -Datenformat in der Intellibox 2neo einzuschalten muss die ® Sonderoption 466 = 1 programmiert werden Danach muss die Intellibox ausgeschaltet und wieder eingeschaltet werden.

  • Seite 74: Lokdatensatz Ändern

    Intellibox 2neo & IB-Control II - Kap. 5.6 -Lokdatensatz ändern: ® Um einen erstellten mfx -Lokdatensatz zu vervollständigen kann man nun weitere ® Informationen aus dem Decoder auslesen. Und so wird’s gemacht: Schritt 1 betätigen zur Lokauswahl Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult...
  • Seite 75 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 3 Rechts oder links 2 x betätigen zur Menüauswahl Schritt 4 Scrollen und Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 5 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl...
  • Seite 76 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 6 Diese Parameter können verändert werden Auswahl Verlassen des Menüs ohne Auswahl Diese Parameter können verändert werden Auswahl Verlassen des Menüs ohne Auswahl Durch drücken der Programmieren-Taste werden die geänderten Parameter in den mfx ®...

  • Seite 77: Handregler Fred

    Intellibox 2neo & IB-Control II - Kap. 5.6 5.6.7 Handregler FRED (nur Intellibox 2neo) Mit der Intellibox 2neo können insgesamt 16 verschiedene FREDs (digitale Handregler von Uhlenbrock) im erweiterten Modus (Steuerung von bis zu vier Lokomotiven) betrieben werden. Weitere FREDs können im Dispatch Modus (Steuerung von einer Lokomotive) angeschlossen werden (siehe Kapitel 5.6.4).
  • Seite 78 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 3 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 4 Auswahl Zurück zum Fahrpult Verlassen des Menüs ohne Auswahl Schritt 5 Sortieren Auswahl Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ]...
  • Seite 79 Intellibox 2neo & IB-Control II - Kap. 5.6 Schritt 6 Zurück zum Fahrpult...

  • Seite 80: Der Schaltpult Modus

    Intellibox 2neo & IB-Control II - Kap. 6 6. Der Schaltpult Modus In einem Digitalsystem können auch Weichen und Signale von entsprechenden Decodern angesteuert werden. Diese werden, wie die Lokomotiven, mit individuellen Adressen gekenn- zeichnet und können so im System identifiziert werden.

  • Seite 81: Schaltpult Bedienen

    Intellibox 2neo & IB-Control II - Kap. 6.3 erstellt werden. Jede Gruppe kann mit einem Namen versehen werden. Jeder Magnetartikel wird über eine Taste des Tastenblocks gesteuert, die bei jeder Betätigung den Status des Magnetartikels umschaltet, von rot nach grün oder umgekehrt.

  • Seite 82: Schaltzeiten Einstellen (Nur Intellibox 2Neo)

    Intellibox 2neo & IB-Control II - Kap. 6.4 6.4 Schaltzeiten einstellen (nur Intellibox 2neo) Der Schaltimpuls, der bei Betätigung einer Schaltpulttaste ausgelöst wird, dauert normaler- weise solange, wie die Taste gedrückt wird. Um sicherzustellen, dass auch bei einem extrem kurzen Impuls eine Schaltfunktion ausgelöst wird und dass der Magnetartikel bei zu langer Betätigung nicht beschädigt wird, sind bei der Intellibox 2neo eine minimale und eine...

  • Seite 83: Schaltpult Anlegen Und Ändern

    Intellibox 2neo & IB-Control II - Kap. 6.6 6.6 Schaltpult anlegen und ändern Das Gerät kann bis 64 verschiedene Schaltpulte verwalten. In jedem Schaltpult können 8 oder 16 beliebige Magnetartikel, also Weichen oder Signale, zusammengefasst werden. Jedes Schaltpult erhält einen Namen und kann über diesen ausgewählt werden. Schaltpulte können neu angelegt, geändert oder gelöscht werden.
  • Seite 84 Intellibox 2neo & IB-Control II - Kap. 6.6 Schritt 4 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult Schritt 5 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Schritt 6 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult...
  • Seite 85 Intellibox 2neo & IB-Control II - Kap. 6.6 Schritt 8 Auswahl Zurück zum Fahrpult 6.6.2 Schaltpult ändern Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult...
  • Seite 86 Intellibox 2neo & IB-Control II - Kap. 6.6 Schritt 4 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult Schritt 5 Weiche auswählen oder Adresse per Tastenblock eingeben Zurück zum Fahrpult Schritt 6 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ]...

  • Seite 87: Schaltpult Löschen

    Intellibox 2neo & IB-Control II - Kap. 6.6 6.6.3 Schaltpult löschen Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 88: Adressanzeige Ein-/Ausschalten

    Intellibox 2neo & IB-Control II - Kap. 6.6 6.6.4 Adressanzeige ein-/ausschalten Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Adressanzeige ein-/ausschalten Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 89: Name, Symbol Und Datenformat Von Magnetartikeladressen Einstellen

    Intellibox 2neo & IB-Control II - Kap. 6.7 6.7 Name, Symbol und Datenformat von Magnetartikeladressen einstellen Jeder Magnetartikeladresse kann ein Name, ein Symbol und ein individuelles Datenformat zugeordnet werden. Ist für eine Adresse kein individuelles Datenformat definiert, so wird für diesen Magnetartikel das allgemeine Datenformat der Zentrale benutzt.

  • Seite 90: Magnetartikeladresse Auswählen

    Intellibox 2neo & IB-Control II - Kap. 6.7 Magnetartikeladresse auswählen Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Datenformat ändern Schritt 5 Auswahl Zurück zum Fahrpult Symbol ändern Schritt 6 Auswahl Zurück zum Fahrpult...

  • Seite 91: Daten Speichern

    Intellibox 2neo & IB-Control II - Kap. 6.7 Name ändern Schritt 7 Eingabe per Tastenblock Zeilenwechsel mit [#] und [$] Zurück zum Fahrpult Abschließen mit [ 8 ] Daten speichern Schritt 8 Auswahl Zurück zum Fahrpult...

  • Seite 92: Der Fahrstraßenmodus

    Insgesamt können im Gerät 80 Fahrstraßen mit jeweils 24 Einträgen abgelegt werden. Darüber hinaus können weitere Fahrstraßen aufgerufen werden, die in externen Geräten, wie z.B. Intellibox 2neo, IB-Control II oder IB-Switch gespeichert sind. Zur automatischen Anlagensteuerung kann jeder Fahrstraße eine Rückmeldung zugeordnet werden, damit die Fahr straße von einem fahrenden Zug ausgelöst werden kann.

  • Seite 93: Fahrstraßen Schalten

    Intellibox 2neo & IB-Control II - Kap. 7.4 einstellung sind fünf Fahrstraßengruppen namentlich angelegt. Und so wird’s gemacht: Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult 7.4 Fahrstraßen schalten Im Fahrstraßenmodus kann mit jeder einzelnen Taste des mittleren Tastenblocks eine programmierte Fahrstraße geschaltet werden.

  • Seite 94: Fahrstraßengruppen Anlegen Und Ändern

    Intellibox 2neo & IB-Control II - Kap. 7.5 7.5 Fahrstraßengruppen anlegen und ändern Das Gerät kann bis zu 64 verschiedene Fahrstraßengruppen verwalten. In jeder Fahr- straßen gruppe können bis zu 16 beliebige Fahrstraßen zusammengefasst werden. Jede Fahrstraßengruppe erhält einen eigenen Namen und kann über diesen ausgewählt werden.
  • Seite 95 Intellibox 2neo & IB-Control II - Kap. 7.5 Schritt 4 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult Schritt 5 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Schritt 6 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult...

  • Seite 96: Fahrstraßengruppe Ändern

    Intellibox 2neo & IB-Control II - Kap. 7.5 Schritt 8 Auswahl Zurück zum Fahrpult 7.5.2 Fahrstraßengruppe ändern Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult...

  • Seite 97: Fahrstraßengruppe Löschen

    Intellibox 2neo & IB-Control II - Kap. 7.5 Schritt 4 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult Schritt 5 Fahrstraße auswählen oder Nummer der Fahrstraße per Tastenblock eingeben Zurück zum Fahrpult Schritt 6 Auswahl Zurück zum Fahrpult 7.5.3 Fahrstraßengruppe löschen...

  • Seite 98: Fahrstraßen Programmieren

    Befehle zeitversetzt abgearbeitet werden. Fahrstraßen können auch Rückmeldungen erzeugen, um beispielsweise Fahrstraßen in anderen Geräten, wie z.B. der Intellibox 2neo, dem IB-Control II oder dem IB-Switch auszulösen. Es ist auch möglich, Lokbefehle in eine Fahrstraße einzufügen. So kann z.B. leicht eine...
  • Seite 99 Achtung: Soll eine Fahrstraße über die Infrarot-Fernbedienung IRIS aktiviert werden, so muss auf der IRIS die Rückmeldeadresse der Fahrstraße eingegeben werden. Dazu muss bei der Fahrstraßenprogrammierung in der Intellibox 2neo oder der IB-Control II der Rückmeldestatus „belegt“ verwendet werden. Und so wird’s gemacht:...

  • Seite 100: Bezeichnung Ändern

    Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Rückmeldung ändern, welche die Fahrstraße auslöst Schritt 5 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult...

  • Seite 101: Magnetartikel Eingeben

    Intellibox 2neo & IB-Control II - Kap. 7.6 Schaltfolgen ändern Schritt 8 Auswahl Zurück zum Fahrpult Schritt 9 Auswahl Zurück zum Fahrpult Magnetartikel eingeben Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ]...

  • Seite 102: Magnetartikel Einfügen

    Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult Magnetartikel einfügen Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult...
  • Seite 103 Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 5 Auswahl Zurück zum Fahrpult Schritt 6 Auswahl Zurück zum Fahrpult...

  • Seite 104: Unterfahrstraße (Muss Als Fahrstraße Bereits Vorhanden Sein) Einbinden

    Intellibox 2neo & IB-Control II - Kap. 7.6 Unterfahrstraße (muss als Fahrstraße bereits vorhanden sein) einbinden Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 105: Pause In Sekunden Einfügen

    Intellibox 2neo & IB-Control II - Kap. 7.6 Pause in Sekunden einfügen Schritt 1 Scrollen und Auswahl Auswahl Auswahl abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult...

  • Seite 106: Rückmeldung Eingeben

    Intellibox 2neo & IB-Control II - Kap. 7.6 Rückmeldung eingeben Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 107: Lokbefehle Eingeben

    Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 5 Auswahl Zurück zum Fahrpult Lokbefehle eingeben Zur Steuerung von Lokomotiven über eine Fahrstraße stehen folgende Befehle zur Verfügung: Lokwahl: Betreffende Lok aus der Lokliste, oder per Tastenblock auswählen Fahrstufe: Festlegen der Geschwindigkeit in Prozent 0% - 100%, oder Nothalt Fahrtrichtung: Festlegen der Fahrtrichtung (vorwärts - rückwärts - wenden)
  • Seite 108 Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Scrollen Zurück zum Fahrpult Schritt 4 Auswahl Auswahl Zurück zum Fahrpult Schritt 5 Auswahl Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ]...
  • Seite 109 Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 6 Auswahl Zurück zum Fahrpult Schritt 7 Auswahl Zurück zum Fahrpult Schritt 8 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Schritt 9 Auswahl Auswahl Zurück zum Fahrpult...
  • Seite 110 Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 10 Auswahl Zurück zum Fahrpult Schritt 11 Auswahl Zurück zum Fahrpult Schritt 12 Auswahl Zurück zum Fahrpult Schritt 13 Auswahl Zurück zum Fahrpult...
  • Seite 111 Intellibox 2neo & IB-Control II - Kap. 7.6 Schritt 14 Auswahl abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 15 Scrollen Zurück zum Fahrpult Schritt 16 Auswahl Auswahl Zurück zum Fahrpult Schritt 17 Auswahl Zurück zum Fahrpult...

  • Seite 112: Fahrstraßeneintrag Löschen

    Intellibox 2neo & IB-Control II - Kap. 7.7 Schritt 18 Auswahl Zurück zum Fahrpult Fahrstraßeneintrag löschen Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Scrollen und Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult...

  • Seite 113: Fahrstraßen Aus Einem Externen Gerät Benutzen

    Sie können mit dem Gerät auch Fahrstraßen auslösen, die in einem anderen Gerät wie dem IB-Switch, der Intellibox 2neo oder dem IB-Control II abgespeichert sind. Hierzu müssen Sie eine Fahrstraße mit einer Fahrstraßennummer größer als 80 definieren. Wenn Sie dieser Fahrstraße die Rückmeldung zuordnen, die eine Fahrstraße in einem anderen Gerät auslöst,...
  • Seite 114 Intellibox 2neo & IB-Control II - Kap. 7.7 Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult Schritt 5 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult...

  • Seite 115: Eine Fahrstraße Beim Starten Des Gerätes Automatisch Ausführen

    Intellibox 2neo & IB-Control II - Kap. 7.8 Schritt 7 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 8 Auswahl Zurück zum Fahrpult Jetzt kann die Fahrtstraße 81 in einer Gruppe auf eine Taste gelegt werden und löst damit im Beispiel die 1.
  • Seite 116 Intellibox 2neo & IB-Control II - Kap. 7.8 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Mit der [C]-Taste die Adresse löschen Zurück zum Fahrpult...

  • Seite 117: Zwei Oder Mehrere Fahrstraßen Hintereinander Ausführen

    Intellibox 2neo & IB-Control II - Kap. 7.9 Schritt 6 Auswahl Zurück zum Fahrpult 7.9 Zwei oder mehrere Fahrstraßen hintereinander ausführen Jede Fahrstraße im Gerät enthält 24 Befehle. Reichen die 24 Befehle nicht aus, so können die Befehle nachfolgender Fahrstraßen hinzugenommen werden.
  • Seite 118 Intellibox 2neo & IB-Control II - Kap. 7.9 Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Mit der [C]-Taste die Adresse löschen Zurück zum Fahrpult Schritt 5 Auswahl Zurück zum Fahrpult...

  • Seite 119: Der Rückmeldemodus

    „Gleis belegt” nach „Gleis frei” an die Zentraleinheit. Um vom Zug gesteuerte Schaltfolgen auszulösen, wird diese Gleisbelegtmeldung über das LocoNet an die Intellibox 2neo, das IB-Control II, das IB-Switch, oder über das Interface an ein Computerpro gramm weitergegeben, das dann seine Steueraufgaben entsprechend koordinieren kann.

  • Seite 120: Die Anzeige

    Intellibox 2neo & IB-Control II - Kap. 8.4 Auswahl Auswahl 8.4 Die Anzeige Im mittleren Teil des Displays werden im Rückmelder-8 Modus Gruppen von je 8 Rück melde- eingängen angezeigt. Im Modus Rückmelder-16 sind die Zustände von 16 Rück melde- eingängen zu sehen.

  • Seite 121: Rückmeldergruppe Auswählen

    Intellibox 2neo & IB-Control II - Kap. 8.5 8.5 Rückmeldergruppe auswählen Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Unabhängig davon, ob die Anzeige von 8 oder 16 Rückmeldern angewählt wurde, kann jeweils über eine Adresseingabe ein Block von 8 oder 16 Rückmeldern aufgerufen werden, der mit der eingegebenen Adresse beginnt und die 7 oder 15 Folgeadressen beinhaltet.
  • Seite 122 Intellibox 2neo & IB-Control II - Kap. 8.6 Rückmeldergruppe neu anlegen Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult...
  • Seite 123 Intellibox 2neo & IB-Control II - Kap. 8.6 Schritt 5 Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 6 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult Schritt 7 Rückmelder auswählen oder Adresse per Tastenblock eingeben Zurück zum Fahrpult...
  • Seite 124 Intellibox 2neo & IB-Control II - Kap. 8.6 Rückmeldergruppe ändern Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Gewünschte Taste auf dem Tastenblock betätigen Zurück zum Fahrpult...

  • Seite 125: Rückmeldergruppe Löschen

    Intellibox 2neo & IB-Control II - Kap. 8.6 Schritt 5 Rückmelder auswählen oder Adresse per Tastenblock eingeben Zurück zum Fahrpult Schritt 6 Auswahl Zurück zum Fahrpult Rückmeldergruppe löschen Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult...
  • Seite 126 Intellibox 2neo & IB-Control II - Kap. 8.6 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult Schritt 5 Zurück zum Fahrpult...

  • Seite 127: Adressanzeige Ein-/ Ausschalten

    Intellibox 2neo & IB-Control II - Kap. 8.6 Adressanzeige ein-/ ausschalten Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Adressanzeige ein-/ausschalten Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 128: Name Und Symbol Von Rückmeldern Einstellen

    Intellibox 2neo & IB-Control II - Kap. 8.7 8.7 Name und Symbol von Rückmeldern einstellen Jeder Rückmedeadresse kann ein Name und ein Symbol zugeordnet werden. Die Zuordnung kann über das Menü „Rückmelder ändern“ getroffen werden. Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult...
  • Seite 129 Intellibox 2neo & IB-Control II - Kap. 8.7 Rückmeldeadresse ändern Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Symbol ändern Schritt 5 Auswahl Zurück zum Fahrpult Name ändern Schritt 6 Eingabe per Tastenblock Zeilenwechsel mit [#] und [$] Zurück zum Fahrpult...

  • Seite 130: Rückmeldungen Auslösen

    Intellibox 2neo & IB-Control II - Kap. 8.8 Daten speichern Schritt 7 Auswahl Zurück zum Fahrpult 8.8 Rückmeldungen auslösen Im Rückmelder-8 Modus können über den Tastenblock Rückmeldungen zu Testzwecken ausgelöst werden. Wird eine rote Taste betätigt, so wird ein Rückmeldeabschnitt „belegt”...

  • Seite 131: Der Lissy & Marco-Modus

    Intellibox 2neo & IB-Control II - Kap. 9 9. Der LISSY & MARCo-Modus In einem Digitalsystem hat jede Lok eine eigene Adresse und kann über diese Adresse Steuerbefehle erhalten. Um eine automatische Steuerung der Züge einer Digitalanlage zu realisieren, stellt sich immer wieder die Frage: „An welcher Stelle meiner Anlage fährt zur Zeit welche Lokomotive?“...

  • Seite 132: Auswahl Der Angezeigten Gruppe

    Intellibox 2neo & IB-Control II - Kap. 9.4 In jedem der vier Felder wird in den 4 Zeilen untereinander folgendes angezeigt:  Name des angezeigten LISSY- oder MARCo-Empfängers  Adresse des LISSY- oder MARCo-Empfängers, Fahrtrichtung und Geschwindigkeit des Zuges  Lokname oder Adresse der erkannten Lokomotive  Name oder Nummer der erkannten oder zugewiesenen Zugkategorie Damit der LISSY- oder MARCo-Empfänger, sowie die Lok und die Zugkategorie jeweils per...

  • Seite 133: Gruppe Neu Anlegen Oder Ändern

    Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 2 Auswahl einer vorhanden Gruppe Zurück zum Fahrpult 9.5 Gruppe neu anlegen oder ändern Das Gerät kann bis zu 64 verschiedene LISSY & MARCo-Gruppen verwalten. In jeder Gruppe können vier beliebige LISSY- oder MARCo-Empfänger zusammengefasst werden.
  • Seite 134 Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult Schritt 5 Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 6 Auswahl über die...

  • Seite 135: Gruppe Ändern

    Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 7 LISSY/MARCo-Empfänger auswählen oder Adresse per Tastenblock eingeben Zurück zum Fahrpult Schritt 8 Auswahl Zurück zum Fahrpult 9.5.2 Gruppe ändern Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult...
  • Seite 136 Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Auswahl über die Tasten 1, 2, 4 oder 5 Zurück zum Fahrpult Schritt 5 LISSY/MARCo-Empfänger auswählen oder Adresse per Tastenblock eingeben Zurück zum Fahrpult...

  • Seite 137: Gruppe Löschen

    Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 7 Auswahl Zurück zum Fahrpult 9.5.3 Gruppe löschen Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult...
  • Seite 138 Intellibox 2neo & IB-Control II - Kap. 9.5 Schritt 4 Auswahl Zurück zum Fahrpult 9.5.4 Adressanzeige ein-/ausschalten Schritt 1 Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Adressanzeige ein-/ausschalten Zurück zum Fahrpult...

  • Seite 139: Lissy/Marco-Empfängern Und Zugkategorien Namen Zuordnen

    Intellibox 2neo & IB-Control II - Kap. 9.6 Schritt 4 Auswahl Zurück zum Fahrpult 9.6 LISSY/MARCo-Empfängern und Zugkategorien Namen zuordnen Damit alle Meldungen lesbar werden, können den LISSY/MARCo-Empfängern sowie den Zugkategorien Namen zugeordnet werden. Diese Zuordnungen werden über das LISSY & MARCo-Menü getroffen.

  • Seite 140: Zugkategorien Namen Zuordnen

    Intellibox 2neo & IB-Control II - Kap. 9.6 Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Zugkategorien Namen zuordnen...

  • Seite 141: Directdrive

    Intellibox 2neo & IB-Control II - Kap. 9.7 Schritt 3 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Es können Namen für bis zu 15 Zugkategorien vergeben werden. Von LISSY (Vers. bis 201) werden allerdings nur 4 Zugkategorien genutzt.

  • Seite 142: Die Infrarot-Fernbedienung Iris

    Intellibox 2neo & IB-Control II - Kap. 10 10. Die Infrarot-Fernbedienung IRIS 10.1 IRIS-Empfänger Der eingebaute Empfänger befindet sich unter der Front platte rechts neben der [C]-Taste. Im Betrieb sollte die Fernbedienung IRIS (Art.-Nr. 66 510) immer in Richtung des Empfängers gehalten werden (siehe Abbildung).
  • Seite 143 Intellibox 2neo & IB-Control II - Kap. 10.2 Lok steuern, ohne die Loko motiven der anderen Mitspieler zu beeinflussen, solange diese nicht dieselbe Lokadresse gewählt haben. Die pro Kanal ausgewählten Adressen werden in der Intellibox 2neo dauerhaft abgespeichert und stehen somit auch nach dem Aus- und wieder Einschalten zur Verfügung. Im Auslieferungszustand sind den Kanälen A, B, C und D die Lokadressen 1, 2, 3 und 4...
  • Seite 144 Intellibox 2neo & IB-Control II - Kap. 10.2 10.2.3 Loksteuerung Auswahl eines Übermittlungskanals Mit jedem Übermittlungskanal kann unabhängig von den anderen Kanälen eine Lokadresse gesteuert werden. Ein Übermittlungskanal wird mit den Tasten ausgewählt. Sind alle 4 Kanäle mit verschiedenen Lokadressen belegt, so kann schnell und einfach durch einen Kanalwechsel eine der ausgewählten Lokomotiven zur Steuerung aufgerufen...
  • Seite 145 Intellibox 2neo & IB-Control II - Kap. 10.2 Licht schalten Die Lokbeleuchtung kann mit eingeschaltet und mit ausgeschaltet werden. Sonderfunktionen schalten Die Tasten schalten die Sonderfunktionen f1 bis f4 ein und aus. Über die Umschalttaste und die anschließende Betätigung einer der Tasten werden die Sonderfunktionen f5 bis f8 geschaltet.

  • Seite 146: Fahrstraßen Auslösen

    – Schaltet den entsprechenden Magnetartikel gerade oder grün. 10.2.5 Fahrstraßen auslösen Die Fahrstraßen der Intellibox 2neo und der IB-Control II werden über einen Rückmeldebefehl mit dem Status „belegt“ aufgerufen. Gültige Werte für den Fahrstraßenaufruf in der Intellibox 2neo sind 1 bis 2048. Die Fernbedienung sendet immer den Zustand „belegt“...

  • Seite 147: Anzeigemodus Iris Der Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 10.3 10.3 Anzeigemodus IRIS der Intellibox 2neo 10.3.1 Auswahl des IRIS-Modus Im Fahrpultmodus wird die [mode]-Taste betätigt und dann im Hauptauswahlmenü der IRIS- Modus ausgewählt. Passend zum eingestellten Modus ändert sich die Darstellung in der Mitte des Displays.
  • Seite 148 Intellibox 2neo & IB-Control II - Kap. 10.3 10.3.2 Auswahl des Übermittlungskanals Wird im IRIS-Modus die [menu]-Taste betätigt, so erscheint ein Auswahlmenü, um den gewünschten Übermittlungskanal auszuwählen. Auswahl oder Eingabe über den Ziffernblock Mit den Tasten 1, 2, 3, 4 und 0 des Ziffernblocks kann der zu überwachende IRIS-Kanal ebenfalls ausgewählt werden.
  • Seite 149 Intellibox 2neo & IB-Control II - Kap. 10.3 Geschwindigkeit, Fahrtrichtung und Sonderfunktionen Werden Lokgeschwindigkeit oder Fahrtrichtung geändert, so zeigt das Display der Intellibox 2neo: Im Display werden der Lokname oder, falls kein Name vorhanden ist, die Lokadresse, die momentane Geschwindigkeit in Prozent der Maximalgeschwindigkeit, die aktuelle Fahrtrichtung und der Zustand der Sonderfunktionen f0-f12 der zur Zeit gesteuerten Lok angezeigt.

  • Seite 150: Fahrstraßenadressen

    Intellibox 2neo & IB-Control II - Kap. 10.3 Zustand der Weichen Wird mit der Fernbedienung ein Magnetartikel geschaltet, so zeigt das Display kurz die aktuelle Stellung aller vier, von der Fernbedienung zurzeit schaltbaren Magnetartikel, an: Fahrstraßenadressen Wird die -Taste der Fernbedienung betätigt, so zeigt das Display: Wird anschließend an der Fernbedienung über die Zifferntasten eine Fahrstraßennummer...

  • Seite 151: Modellzeituhr

    Netzwerktakt synchronisiert werden. Für diese Betriebssituation liefert die Modellzeituhr in der Intellibox 2neo den Mastertakt, um alle anderen Uhren zu synchronisieren. So lassen sich mit der Intellibox 2neo die eingebauten Uhren im IB-Control II, im Display 63 450, im IntelliLight 28 000 und im SoundDircetor 38 000 synchronisieren.

  • Seite 152: Uhreneinstellung

    Intellibox 2neo & IB-Control II - Kap. 11.3 11.3 Uhreneinstellung Um die Modellzeituhr einzustellen, muss die [menu]-Taste betätigt werden. Es erscheint das Uhrenmenü, in dem folgdende Einstellungen vorgenommen werden können:  Uhrzeit und Wochentag  Uhrzeit und Wochentag beim Gerätestart  Zeituntersetzung und Synchronisation anderer Uhren (spezielle Einstellungen) Uhrzeit oder Startzeit ändern...

  • Seite 153: Spezielle Einstellungen

    Intellibox 2neo & IB-Control II - Kap. 11.3 11.3.1 Spezielle Einstellungen Im Untermenü „Einstellungen“ können spezielle Einstellungen der Modellzeituhr vorgenommen werden. Untersetzungsfaktor Hier kann ein Beschleunigungsfaktor der Modellzeit zur Realzeit festgelegt werden, wobei die Untersetzung 1:1 der Realzeit entspricht. Eine Untersetzung 1:60 bedeutet, dass in einer Sekunde die Modellzeit um eine Minute (60 Sekunden) weiter läuft.
  • Seite 154 Intellibox 2neo & IB-Control II - Kap. 11.3 Schritt 3 Auswahl ein und aus über Auswahl Displaytasten rechts Zurück zum Fahrpult Schritt 4 Auswahl Zurück zum Fahrpult...

  • Seite 155: Der Boostermodus Der Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 12 12. Der Boostermodus der Intellibox 2neo 12.1 Beschreibung Sind an der Intellibox 2neo meldefähige LocoNet-Booster wie z.B. Power 4 (63240), Power 7 (63270), oder Power 8 (63280), nicht Power 2 (63200), über das LocoNet angeschlossen, so können diese bequem in einem speziellen Boostermenü...

  • Seite 156: Neue Booster Anlegen Und Ändern

    Intellibox 2neo & IB-Control II - Kap. 12.4 12.4 Neue Booster anlegen und ändern Für die Boosterüberwachung können neue Booster angelegt werden. Zunächst den Internen Booster der Intellibox 2neo für z.B. den Hauptbahnhof anlegen. Und so wird’s gemacht: Schritt 1...
  • Seite 157 Intellibox 2neo & IB-Control II - Kap. 12.4 Schritt 4 Zurück zum Fahrpult Schritt 5 Auswahl Zurück zum Fahrpult Anschließend einen externen LocoNet-Booster für z.B. den Schattenbahnhof anlegen. Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult...
  • Seite 158 Intellibox 2neo & IB-Control II - Kap. 12.4 Schritt 3 Auswahl Zurück zum Fahrpult Schritt 4 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult Schritt 5 Eingabe per Tastenblock Zurück zum Fahrpult Abschließen mit [ 8 ] Im nächsten Schritt kann die Kontroll Adresse eingegeben werden. Diese Mag.Art. Adresse, die den LN-Booster (nur 63210 bis 63280) ein- und ausschalten kann, wird bei angeschlos- senem Booster automatisch mit in die LNCV 8 des adressierten Boosters geschrieben.
  • Seite 159 Intellibox 2neo & IB-Control II - Kap. 12.4 Schritt 7 Betätigen zur Auswahl und zum Beenden Zurück zum Fahrpult Schritt 8 Auswahl Zurück zum Fahrpult Schritt 9 Zurück zum Fahrpult Schritt 10...

  • Seite 160: Einzelne Booster Ein- Und Ausschalten

    Intellibox 2neo & IB-Control II - Kap. 12.5 12.5 Einzelne Booster ein- und ausschalten (nur für Booster 632xx) Im Boostermenü eingetragene, externe LocoNet-Booster können in der Boosterüberwachung ein- und ausgeschaltet werden. Ist ein Booster aufgerufen, so ist dieser über das erste rot/grüne Tastenpaar (Tasten [1] und [4]) des Ziffernblocks schaltbar.

  • Seite 161: Booster Im Schaltpultmodus

    Intellibox 2neo & IB-Control II - Kap. 12.6 12.6 Booster im Schaltpultmodus (Intellibox 2neo und IB-Control II) Durch die Kontroll Adresse (Mag.Adr.) eines meldefähigen LocoNet-Boosters ist es nun auch sinnvoll, im Schaltpultmodus eine Boostergruppe der gesamten Modellbahnanlage anzulegen. Diese gewährt einen ständigen Überblick über den Zustand (ein / aus) und einen...

  • Seite 162: Der Programmiermodus Der Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 13 13. Der Programmiermodus der Intellibox 2neo 13.1 Programmiergleis Die Programmierung von Decodern erfolgt auf dem sogenannten Programmiergleis. Das ist entweder ein normales Gleisstück, das nur für diesen Zweck eingerichtet wird oder ein Abstellgleis, wie es auf vielen Modellbahnanlagen bereits vorhanden ist.

  • Seite 163: Programmierung Von Dcc- Und Multiprotokoll-Decodern

    Intellibox 2neo & IB-Control II - Kap. 13.3 Schritt 2 Auswahl Zurück zum Fahrpult 13.3 Programmierung von DCC- und Multiprotokoll-Decodern Die Programmierung von DCC Decodern wird je nach Fabrikat mit verschiedenen Program mier verfahren durchgeführt. Die Intellibox 2neo unterstützt alle bekannten Programmierverfahren.
  • Seite 164 Intellibox 2neo & IB-Control II - Kap. 13.3 Schritt 2 Auswahl Zurück zum Fahrpult CVs lesen Schritt 1 Auswahl Zurück zum Fahrpult Schritt 2 Im Menü nach unten scrollen Zurück zum Fahrpult Schritt 3 Zurück zum Fahrpult...

  • Seite 165: Cvs Programmieren

    Intellibox 2neo & IB-Control II - Kap. 13.3 CVs programmieren Schritt 1 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 2 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 3 Auswahl Konfigurationsbits ändern...

  • Seite 166: Einzelne Cvs Programmieren Und Auslesen

    Intellibox 2neo & IB-Control II - Kap. 13.3 die unter CV 1 eingestellte, kurze Adresse des Decoders nicht mehr aktiv. Durch die Programmierung kurzer Adressen (<128) mit diesem Menüpunkt wird automatisch die CV 1 des Decoders verändert. Nach dieser Programmierung ist die unter CV 17 und 18 eingestellte lange Adresse des Decoders nicht mehr aktiv.
  • Seite 167 Intellibox 2neo & IB-Control II - Kap. 13.3 Schritt 1 Betätigen zur Auswahl und zum Beenden Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult Schritt 3 Zurück zum Fahrpult CV programmieren...

  • Seite 168: Hauptgleis-Programmierung

    Intellibox 2neo & IB-Control II - Kap. 13.3 Schritt 2 Auswahl Zurück zum Fahrpult 13.3.3 Hauptgleis-Programmierung Mit dem Menü „Hauptgleis“ können DCC Decoder auf dem Hauptgleis programmiert werden. Während des laufenden Spielbetriebs können so beispielsweise schnell und einfach Korrekturen am Anfahr-Bremsverhalten der einzelnen Fahrzeuge durchgeführt werden.

  • Seite 169: Register Programmieren Und Auslesen

    Intellibox 2neo & IB-Control II - Kap. 13.3 Schritt 2 Lokadresse, CV und CV-Wert eingeben Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 3 Auswahl Zurück zum Fahrpult 13.3.4 Register programmieren und auslesen Mit dem Menü „Register“ können DCC Decoder programmiert werden, die Ihre Programmierung in 8 Programmierregistern erwarten.

  • Seite 170: Programmierung Von Märklin Motorola- Oder Mfx-Decodern

    Intellibox 2neo & IB-Control II - Kap. 13.4 Schritt 1 Auswahl Auswahl Zurück zum Fahrpult Zum Auslesen und zum Programmieren sind die gleichen Schritte wie bei der CV-Program- mierung durchzuführen. 13.3.6 Fehlermeldungen bei der Programmierung von DCC Decodern Treten bei der Programmierung oder beim Auslesen eines Decoders Fehler auf, so wird in der oberen Zeile des Displays eine Fehlermeldung ausgegeben.
  • Seite 171 Intellibox 2neo & IB-Control II - Kap. 13.4 Schritt 2 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 3 Auswahl Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl...

  • Seite 172: Loconet-Programmierung

    Intellibox 2neo & IB-Control II - Kap. 14 14. LocoNet-Programmierung Im Hauptauswahlmenü gibt es einen Menüpunkt zur Programmierung von Uhlenbrock LocoNet-Modulen, wie z.B. von Rückmelde- oder LocoNet-Schaltmodulen. Die Module werden über sogenannte LocoNet-Konfigurationsvariablen (kurz LNCVs) pro- grammiert. Diese LNCVs bestimmen die Einstellung und Arbeitsweise der Module und können bei den verschiedenen Modulen unterschiedliche Bedeutungen haben.
  • Seite 173 Intellibox 2neo & IB-Control II - Kap. 14 Schritt 3 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 4 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 5 Auswahl Zurück zum Fahrpult Schritt 6 Zurück zum Fahrpult...

  • Seite 174: Eine Lncv Lesen

    Intellibox 2neo & IB-Control II - Kap. 14 Eine LNCV lesen Schritt 1 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 2 Auswahl Zurück zum Fahrpult Eine LNCV programmieren Schritt 1 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ]...

  • Seite 175: Modul Ohne Bekannte Modulnummer In Den Programmiermodus Versetzen

    Intellibox 2neo & IB-Control II - Kap. 14 Schritt 3 Auswahl Zurück zum Fahrpult Modul ohne bekannte Modulnummer in den Programmiermodus versetzen Schritt 1 Auswahl Eingabe per Tastenblock Abschließen mit [ 8 ] Zurück zum Fahrpult Schritt 2 Auswahl Auswahl durch [-↓] Abschließen mit [ 8 ]...

  • Seite 176: Usb- Und Wlan-Interface Der Intellibox 2Neo

    Intellibox 2neo & IB-Control II - Kap. 15 15. Das USB- und WLAN-Interface der Intellibox 2neo Das LocoNet-USB und WLAN Interface verbindet einen PC, Smartphone oder Tablet direkt mit der Intellibox 2neo: Die Intellibox 2neo kann über die USB-Schnittstelle mit PC-Steuerungsprogrammen zur Anlagensteuerung eingesetzt werden.

  • Seite 177: Wlan-Interface In Betrieb Nehmen

    Intellibox 2neo & IB-Control II - Kap. 15.2 • Unterstütze Protokolle: Z21-Protokoll, LocoNet-over-TCP und WiThrottle • max. 16 Verbindungen über WLAN gleichzeitig 15.4 WLAN-Interface in Betrieb nehmen Im Auslieferungszustand fungiert das Interface als Access-Point und spannt ein eigenes WLAN mit der SSID “LocoNet_WLAN” auf. Das WLAN ist unverschlüsselt und benötigt kein Passwort.

  • Seite 178: Interface Konfigurieren

    Intellibox 2neo & IB-Control II - Kap. 15.3 15.5 Interface konfigurieren Das Interface kann per LocoNet-Programmierung von der Digitalzentrale aus eingestellt wer- den. Die Artikelnummer ist 63 120; die Moduladresse ist Seriennummer der Intelllibox 2neo (letzten 5 Stellen) + 1000 (oder Generaladresse 65535 / Broadcast).
  • Seite 179 Intellibox 2neo & IB-Control II - Kap. 15.4 Flag gesetzt und die nächste empfangene Message ist eine LACK-Message, so muss diese bearbeitet werden, weil sie eine Antwort auf die gesendete Message ist. Ist die nächste emfangene Message kein LACK, so wird das gesetzte Flag zurückgenommen. Auf diese Weise ist gewährleistet, dass ein LACK nicht einer falschen Message zugeordnet wird.

  • Seite 180: Betrieb Der Intellibox 2Neo Als Zusatzgerät

    Intellibox 2neo & IB-Control II - Kap. 16 16. Betrieb der Intellibox 2neo als Zusatzgerät Die Intellibox 2neo kann an einer anderen LocoNet-Zentrale (alle Intelliboxen, DAISY II DCC-Digitalset, Piko Power Box und Smart-Control-light, KM1 SC4 und SC7, Fleischmann TwinCenter, Lokboss, Profiboss und viele weitere Zentralen mit LocoNet-Anschluss) als Zusatzgerät angeschlossen werden.

  • Seite 181: Anschluss Als Zusatzgerät

    Intellibox 2neo & IB-Control II - Kap. 16 16.3 Anschluss als Zusatzgerät Die Gleise des isolierten Gleisabschnitts werden mit den Klemmen 3 und 4 des 4-poligen Schraubklemmsteckers verbunden. Das Zusatzgerät muss zusätzlich zur Energieversorgung mit dem Netzteil verbunden sein. Die LocoNet-B Buchse des Zusatzgeräts wird mit der LocoNet-B Buchse der Zentrale verbunden.

  • Seite 182: Software-Update

    Vorgehensweise IB-Control II  Schalten Sie die Zentrale für 5 Sekunden aus und wieder ein.  Warten Sie bis das IB-Control II gestartet ist und starten Sie dann das Programm „IBC II Winupdate.exe“ und folgen Sie den Anweisungen auf dem Bildschirm.
  • Seite 183 Intellibox 2neo & IB-Control II...

  • Seite 184: Anhang

    Intellibox 2neo & IB-Control II - Anhang Anhang...

  • Seite 185: Liste Der Sonderoptionen

    Intellibox 2neo & IB-Control II - Anhang Liste der Sonderoptionen Sonderoption Nr. 25 (Intellibox 2neo) In der Werkseinstellung sendet die Intellibox 2neo ein Datenformat nur dann aus, wenn ein Decoder mit dem entsprechenden Format an ge sprochen wurde und sich noch im Refresh- Zyklus be findet.
  • Seite 186 Da es einen Datenaustausch mit der Digitalzentrale vornimmt, sollte der Wert dieser Sonderoption entsprechend der verwendetetn Zentrale eingestellt sein. Werden mehrere IB-Control II an einer Zentrale betrieben, so sind deren StartUp-Zeiten gestaffelt zu erhöhen. Sinnvolle Werte sind (max. 255):...
  • Seite 187 Intellibox 2neo & IB-Control II - Anhang Sonderoption Nr. 893 Stellt die Helligkeit der Tasten für den Tastenzustand „Eingeschaltet“ (z.B. für die Loksonderfunktionstasten f0 - f4) in einem Wertebereich von 2 -127 ein. Sonderoption Nr. 894 Stellt die Helligkeit der Tasten für das „Nachtdesign“ (Helligkeit einer nicht betätigten Taste) in einem Wertebereich von 0 -15 ein.

  • Seite 188: Sonderoptionen Für Den Mfx-Betrieb

    Intellibox 2neo & IB-Control II - Anhang Sonderoptionen für den mfx-Betrieb Sonderoption Nr. 466 (Intellibox 2neo) schaltet das mfx-Datenformat ein. 0 = mfx-Datenformat ausgeschaltet (Werkseinstellung) 1 = mfx-Datenformat eingeschaltet Sonderoption Nr. 815 (Intellibox 2neo) Über einzelne Bits dieser Sonderoption können folgende Verfahren bzw. die Displayanzeige geändert werden:...

  • Seite 189: Tabelle S88-Rückmeldeeingänge

    Intellibox 2neo & IB-Control II - Anhang Tabelle s88-Rückmeldeeingänge Die Nummerierung der s88-Rückmeldeeingänge erfolgt bei der Intellibox 2neo nach Eintrag der Modulanzahl und nach Vergabe der Basisadresse des ersten Moduls (siehe Kap. 4.9) nach folgendem Schema. In der Tabelle wird von der Basisadresse 1 ausgegangen, bei Verwendung von 128 s88-Rückmeldemodulen (max.

  • Seite 190: Codierungstabelle Motorola-Magnetartikeldecoder

    Intellibox 2neo & IB-Control II - Anhang Codierungstabelle Motorola-Magnetartikeldecoder Weichendecoder der Firmen Märklin, Viessmann und Modeltreno für das Motorola Daten- format steuern jeweils vier Weichenantriebe. Die Adresse, die am DIP-Schalter dieser Decoder eingestellt wird, ist nicht identisch mit den Weichenadressen der am Decoder angeschlossenen Weichen.

  • Seite 191: Tipps Und Tricks

    Intellibox 2neo & IB-Control II - Anhang Tipps und Tricks Einige Märklin Loks lassen sich nicht steuern Ältere Märklin Decoder (6080 und Deltadecoder) lassen sich nur mit der Intellibox 2neo steuern, wenn das rote Kabel am Mittelleiter der Schiene angeschlossen ist.

  • Seite 192: Bedienung Der Märklin Drehscheibe

    Intellibox 2neo & IB-Control II - Anhang Bedienung der Märklin Drehscheibe Die Drehscheibe hat einen speziellen Decoder im Motorola Datenformat. Sie wird über die Weichenadressen 225 bis 240 gesteuert. Achtung! Der Märklin Drehscheibendecoder läßt sich nur innerhalb der ersten 5 Sekunden nach dem Einschalten der Betriebsspannung in den Programmiermodus bringen.

  • Seite 193: Bedienung Roco Gleiskran (Gleichstrom Digital)

    Intellibox 2neo & IB-Control II - Anhang Bedienung Roco Gleiskran (Gleichstrom Digital) Unter der Adresse des Roco Gleiskrans wird das Datenformat auf DCC mit 14 Fahrstufen eingestellt. Der Kran kann dann wie eine Lok aufgerufen werden. Die Funktionen werden mit den Tasten [f0] oder [f1] angewählt und mit dem Fahrregler in Betrieb genommen.
  • Seite 194 Intellibox 2neo & IB-Control II - Anhang Die Funktionen des Märklin Speisewagen 43866 reagieren nicht Der Decoder in diesem Speisewagen ist ein Multiprotokolldecoder, welcher auch das DCC-Format versteht. In der Werkseinstellung ist die automatische Erkennung für alle Betriebsarten (Analog AC und DC, Digital DCC, Motorola und mfx) eingeschaltet (CV 50).

  • Seite 197: Hotline

    digital Unsere Pluspunkte für Sie: Wenn Sie Fragen haben, wir sind für Sie da! Internet: FAQs finden Sie unter www.uhlenbrock.de E-Mail: support@uhlenbrock.de Hotline: +49 (0)2045 8583-27 Die Zeiten finden sie auf unserer Service Seite (QR-Code) Premium- +49 (0)900 1858327 Wenn es einmal dringend ist ... Hotline: Mo.
  • Seite 200 4 < A O D E L Q = g a f b f g > Autoren: R. Uhlenbrock, Dr.- Ing. T. Vaupel, D. Richter, M. Langele Copyright Uhlenbrock Elektronik GmbH, Bottrop 6. Auflage August 2022 Grundlage Softwareversion 1.200 Alle Rechte vorbehalten Nachdruck - auch auszugsweise - nur mit Genehmigung Bestell-Nummer 60 515...

Diese Anleitung auch für:

Intellibox 2neo

Inhaltsverzeichnis
