..IB-Switch..

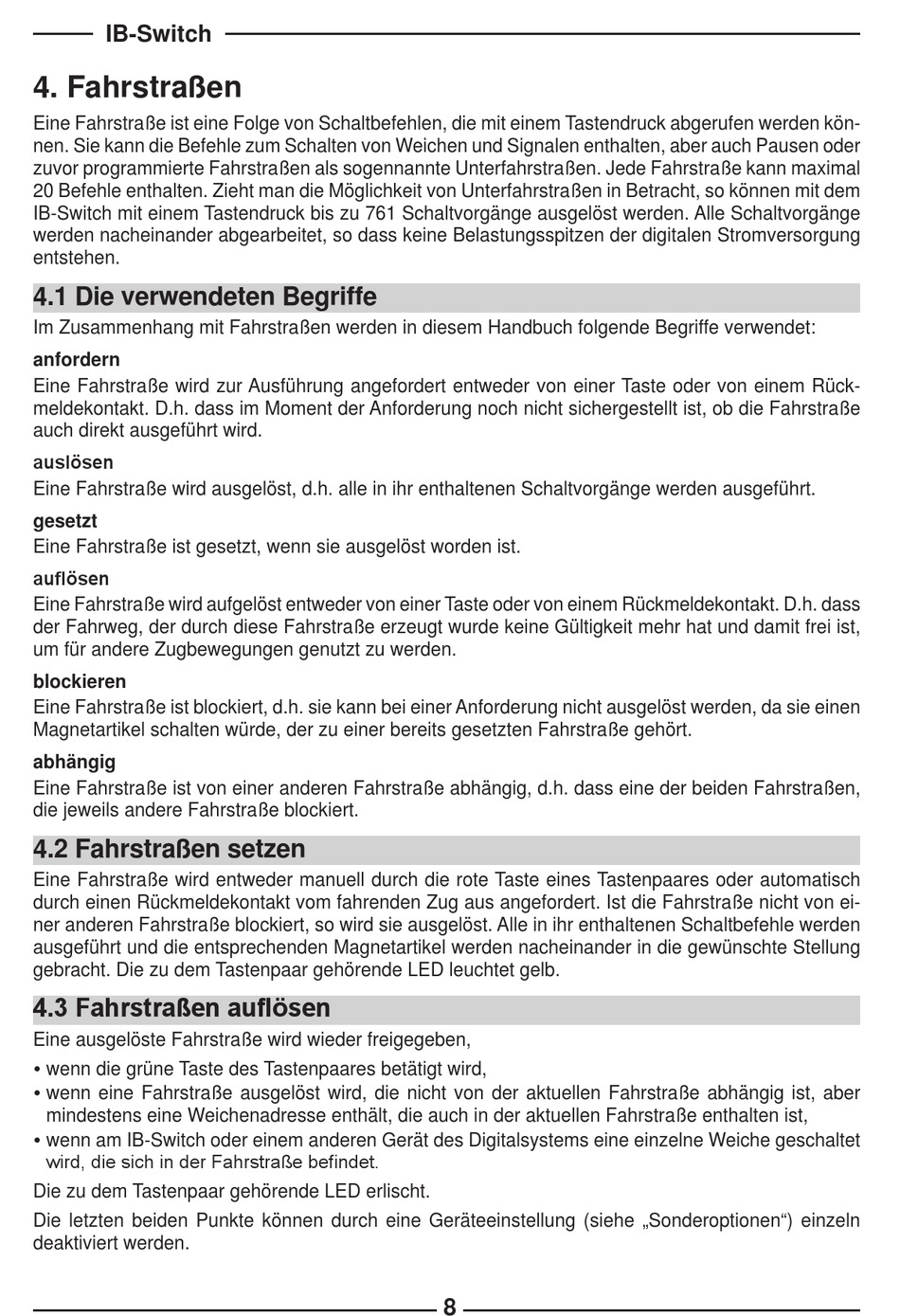

4. Fahrstraßen
Eine Fahrstraße ist eine Folge von Schaltbefehlen, die mit einem Tastendruck abgerufen werden kön-
nen. Sie kann die Befehle zum Schalten von Weichen und Signalen enthalten, aber auch Pausen oder
zuvor programmierte Fahrstraßen als sogennannte Unterfahrstraßen. Jede Fahrstraße kann maximal
20 Befehle enthalten. Zieht man die Möglichkeit von Unterfahrstraßen in Betracht, so können mit dem
IB-Switch mit einem Tastendruck bis zu 761 Schaltvorgänge ausgelöst werden. Alle Schaltvorgänge
werden nacheinander abgearbeitet, so dass keine Belastungsspitzen der digitalen Stromversorgung
entstehen.
4.1 Die verwendeten Begriffe
Im Zusammenhang mit Fahrstraßen werden in diesem Handbuch folgende Begriffe verwendet:
anfordern
Eine Fahrstraße wird zur Ausführung angefordert entweder von einer Taste oder von einem Rück-
meldekontakt. D.h. dass im Moment der Anforderung noch nicht sichergestellt ist, ob die Fahrstraße
auch direkt ausgeführt wird.
auslösen
Eine Fahrstraße wird ausgelöst, d.h. alle in ihr enthaltenen Schaltvorgänge werden ausgeführt.
gesetzt
Eine Fahrstraße ist gesetzt, wenn sie ausgelöst worden ist.
auflösen
Eine Fahrstraße wird aufgelöst entweder von einer Taste oder von einem Rückmeldekontakt. D.h. dass
der Fahrweg, der durch diese Fahrstraße erzeugt wurde keine Gültigkeit mehr hat und damit frei ist,
um für andere Zugbewegungen genutzt zu werden.
blockieren
Eine Fahrstraße ist blockiert, d.h. sie kann bei einer Anforderung nicht ausgelöst werden, da sie einen
Magnetartikel schalten würde, der zu einer bereits gesetzten Fahrstraße gehört.
abhängig
Eine Fahrstraße ist von einer anderen Fahrstraße abhängig, d.h. dass eine der beiden Fahrstraßen,
die jeweils andere Fahrstraße blockiert.
4. Fahrstraßen setzen
Eine Fahrstraße wird entweder manuell durch die rote Taste eines Tastenpaares oder automatisch
durch einen Rückmeldekontakt vom fahrenden Zug aus angefordert. Ist die Fahrstraße nicht von ei-
ner anderen Fahrstraße blockiert, so wird sie ausgelöst. Alle in ihr enthaltenen Schaltbefehle werden
ausgeführt und die entsprechenden Magnetartikel werden nacheinander in die gewünschte Stellung
gebracht. Die zu dem Tastenpaar gehörende LED leuchtet gelb.
4.3 Fahrstraßen auflösen
Eine ausgelöste Fahrstraße wird wieder freigegeben,
wenn die grüne Taste des Tastenpaares betätigt wird,
wenn eine Fahrstraße ausgelöst wird, die nicht von der aktuellen Fahrstraße abhängig ist, aber
mindestens eine Weichenadresse enthält, die auch in der aktuellen Fahrstraße enthalten ist,
wenn am IB-Switch oder einem anderen Gerät des Digitalsystems eine einzelne Weiche geschaltet
wird, die sich in der Fahrstraße befindet.
Die zu dem Tastenpaar gehörende LED erlischt.
Die letzten beiden Punkte können durch eine Geräteeinstellung (siehe „Sonderoptionen") einzeln
deaktiviert werden.
8
