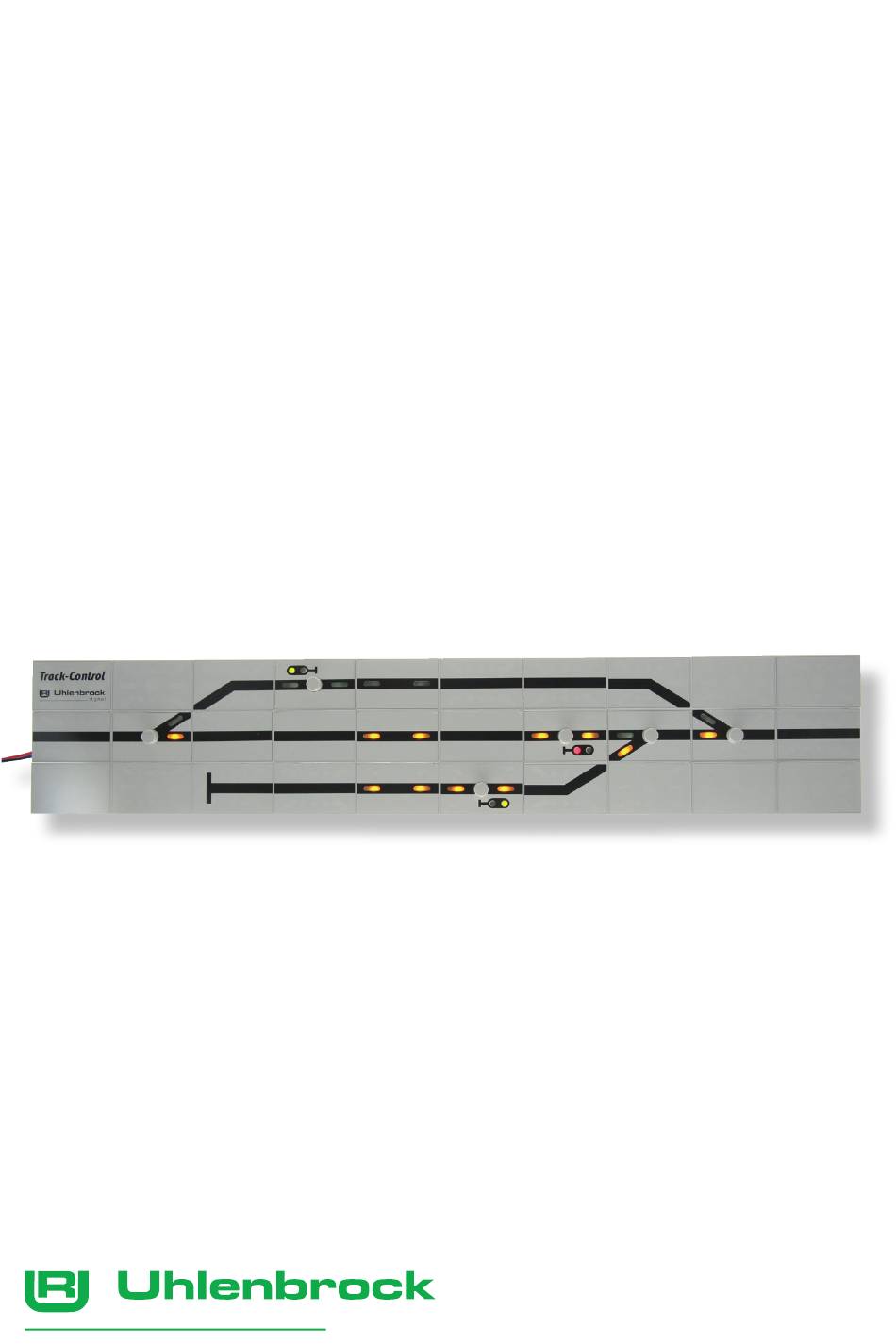

- Seite 1 Track-Control Auf Draht ohne Draht Handbuch Aufbau und Grundfunktionen Für Digital- und Analogbetrieb digital...
-
Seite 2: Inhaltsverzeichnis
Track-Control Inhalt 1. Track-Control - das Gleisbildstellpult 1.1 Beschreibung 1.2 Nur wenige verschiedene Module eröffnen alle Möglichkeiten 1.3 Besondere Module zur intelligenten Erweiterung des Pultes 1.4 TC-Edit - die Planungs- und Konfigurationssoftware zum Stellpult 2. Der Aufbau 2.1 Aufbau des Pultes 2.2 Anschluss des Pultes... - Seite 3 4.7.6.1 Lokadresse aus dem Dispatchspeicher übernehmen 4.7.6.2 Lokadresse an den Dispatchspeicher übergeben 4.7.7 Rangiermodus 4.7.8 Gleisspannung wieder einschalten 4.7.9 Fahrregler-Modus ändern 5. Track-Control im Analogbetrieb 5.1 Die Voraussetzungen 5.2 Aufbau 5.3 Anschluss der LocoNet-Analog-Schaltmodule 5.4 Anschluss der Verbraucher an die LocoNet-Analog-Schaltmodule 5.5 Programmierung...
-

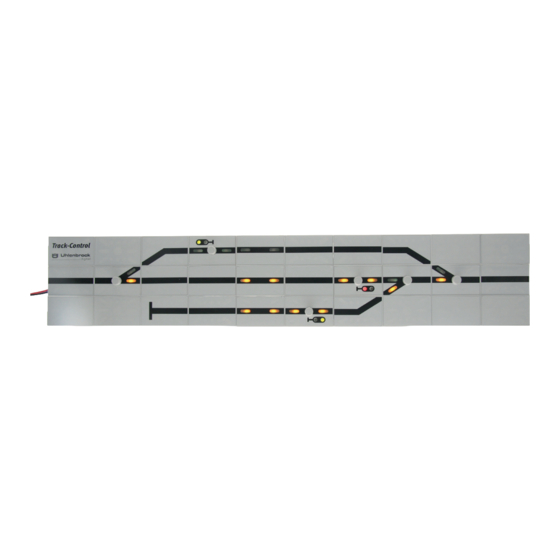

Seite 4: Track-Control - Das Gleisbildstellpult
Weichen und Signale werden dazu an spezielle LocoNet-Analog-Schaltmodule angeschlossen. Eine bisherige Verkabelung über traditionelle Schaltpulte kann unverändert bestehen bleiben. Somit fällt der Verkabelungsaufwand für den Aufbau äußerst gering aus. In dieser Betriebsart ist das Track-Control auch im digitalen Einsatz an nicht LocoNet-fähigen Digitalzentralen verwendbar. -
Seite 5: Nur Wenige Verschiedene Module Eröffnen Alle Möglichkeiten
Track-Control 1.2 Nur wenige verschiedene Module eröffnen alle Möglichkeiten Jedes Modul besteht aus einem, nur 25 x 40 x 12 mm großen Gehäuse und einer Elektronik platine. Kunststoffsegmente 69 100 Die Kunststoffsegmente sind universell für alle Module verwend- bar. Streuscheiben verteilen das Licht, Tastenkappen für Module mit Schaltfunktionen, Steckverbinder zum Fixieren der einzelnen Segmente untereinander und auf der Unterlage. -
Seite 6: Besondere Module Zur Intelligenten Erweiterung Des Pultes
Track-Control 1.3 Besondere Module zur intelligenten Erweiterung des Pultes Mit folgenden Modulen macht das Stellpult erst so richtig Spaß! Fahrstraßenspeicher 69 240 Segment zum Einfügen in das Gleisbildstellpult. Speichert bis zu 2000 Schaltbefehle für Fahrstraßen, die über das Gleisbildstellpult aufgerufen werden können. Aufruf von Fahrstraßen über Start- Ziel-Tasten. -
Seite 7: Tc-Edit - Die Planungs- Und Konfigurationssoftware Zum Stellpult
Einstellen der Helligkeit der LEDs Einrichtung von Tastensperren (Kindersicherung) Ausdruck der Modul- und Fahrstraßenkonfiguration zur Dokumentation HINWEIS: Die Bedienungsanleitung von TC-Edit finden Sie auf der Programm-CD. HINWEIS: Zur Programmierung eines Track-Control im Analogbetrieb mit TC-Edit wird zusätzlich das USB-LocoNet-Interface 63 130 benötigt. -
Seite 8: Der Aufbau
Track-Control 2. Der Aufbau Die Planung Ihres Gleisbildstellpultes erfolgt entweder per Hand oder mit dem Planungs- und Konfi- gurationsprogramm TC-Edit, das Sie auf der mit gelieferten CD finden. Von einem im TC-Edit erstellten Stellpult können Sie einen Gleisplan, einen Verbindungsplan und eine Stückliste als Einkaufshilfe ausdrucken. -
Seite 9: Vorbereitung Der Elektronikplatinen
Track-Control Kleben Sie anschließend die Fensterfolie auf. Legen Sie nun alle Kunststoffsegmente entsprechend dem Gleisplan zusammen. Vorbereitung der Elektronikplatinen Stecken Sie jetzt die benötigten Platinen laut Gleis- oder Verbin- dungsplan zusammen. HINWEIS: Die seitlichen Stiftleisten müssen dabei immer nach links zeigen, die senkrechten Stiftlei sten der Kreuz-Verbinder immer nach oben. -
Seite 10: Anschluss Des Pultes
Track-Control Nun können Sie diese 4 Segmente aufstellen und in der Mitte mit einem Steckverbinder mechanisch miteinander verankern. HINWEIS: Die Steckverbinder müssen an den Segmentkreu- zungen so aufgesteckt werden, dass die Montagelaschen nach oben oder unten zeigen. Jetzt können Sie die nächsten Kunststoffsegmente, falls erfor- derlich, bestücken und mit einem Steckverbinder an den Vie-... -
Seite 11: Die Programmierung Per Taster - Genial Einfach
Im Kapitel 3 wird die einfache Tasterprogrammierung für den Digitalbetrieb beschrieben. Die Beson- derheiten der einfachen Programmierung für den Analogbetrieb entnehmen Sie bitte dem Kapitel 5. Was bisher nur durch einen mühsamen Aufbau von Schaltlogiken erfolgte, ist beim Track-Control sehr einfach und schnell erledigt. -
Seite 12: Die Programmierung Von Weichenplatinen
Track-Control 3.2 Die Programmierung von Weichenplatinen 3.2.1 Die verschiedenen Weichenbilder Position Beschreibung Ausleuchtung Folie Weiche links oben Programmierverfahren 3.2.2 für Weichen mit einem Antrieb Weiche links unten Programmierverfahren 3.2.2 für Weichen mit einem Antrieb Weiche rechts unten Programmierverfahren 3.2.2 für Weichen mit einem Antrieb Weiche rechts oben Programmierverfahren 3.2.2... -
Seite 13: Programmierung Für Weichen Mit Einem Antrieb
Track-Control Position Beschreibung Ausleuchtung Folie DKW rechts oben und links unten mit zwei Antrieben Programmierverfahren 3.2.4 für Weichen mit zwei Antrieben DKW groß mit zwei Antrieben Programmierverfahren 3.2.4 für Weichen mit zwei Antrieben Y-Weiche links Programmierverfahren 3.2.2 für Weichen mit einem Antrieb Y-Weiche rechts Programmierverfahren 3.2.2... -
Seite 14: Rückmeldeadresse Zuweisen
Track-Control Alle LEDs des Moduls blinken rot, wenn das Modul die Zuordnung zu einer Rückmeldeadresse erwartet. Falls keine Rückmeldung gewünscht wird, Modultaster betätigen, um die Programmierung ohne die Zuweisung einer Rückmeldeadresse zu beenden. 4. Rückmeldeadresse zuweisen Für die Zuweisung einer Rückmeldeadresse an der Zentrale die Magnetartikeladresse (=Rückmel- deadresse) schalten, die der gewünschten Rückmeldeadresse für das Weichengleis entspricht. -
Seite 15: Programmierung Für Weichen Mit Zwei Antrieben
Track-Control Weichenadresse DKW (Pos. 4) DKW (Pos. 5) DKW (Pos. 6) Schaltadresse grün (Weiche gerade) Adresse für die Ausleuchtung rot (1. Fahrweg) Schaltadresse rot (Weiche rund) Adresse für die Ausleuchtung rot (1. Fahrweg) Schaltadresse grün (Weiche gerade) Adresse für die Ausleuchtung grün (2. Fahrweg) Schaltadresse rot (Weiche rund) Adresse für die Ausleuchtung grün (2. -
Seite 16: Programmierung Von Weichenplatinen Für Schaltanwendungen
Track-Control Durch mehrmaliges Drücken des Modultasters kann die Kreuzungsweiche in die richtige Stellung gebracht werden. HINWEIS: Sollte die Ausleuchtung des Moduls nicht der tatsächlichen Stellung der Weichen ent- sprechen, so müssen die Anschlusskabel des jeweiligen Antriebs gegeneinander getauscht werden. 3.2.5 Programmierung von Weichenplatinen für Schaltanwendungen Über Schaltanwendungen können Verbraucher, wie z.B. -
Seite 17: Die Programmierung Von Signalplatinen
Track-Control 3.3 Die Programmierung von Signalplatinen 3.3.1 Die verschiedenen Signalbilder Für Signalplatinen Rechtsverkehr (69 230) Für Signalplatinen Linksverkehr (69 280) Position Ausleuchtung Beschreibung Position Ausleuchtung Beschreibung Hauptsignal oben Linksverkehr links Hauptsignal oben rechts Linksverkehr Hauptsignal unten rechts Hauptsignal unten links... -
Seite 18: Die Einzelnen Komponenten
Track-Control 4. Die einzelnen Komponenten 4.1 Das Anschlussmodul Über das Anschlussmodul wird das Stellpult mit dem LocoNet verbunden. Die Stromversorgung wird durch das LocoNet bereit gestellt. Die Belastung des Anschlussmoduls (max. 600 mA) wird ständig gemessen und über die LED (Oberseite) angezeigt. Mit der Modultaste (Oberseite) kann die Gleisspannung der Digitalzentrale ein- und ausgeschaltet werden (entspricht GO / STOP der Intellibox). -
Seite 19: Die Signalmodule 69 230 Und 69 280 (Linksverkehr)
Track-Control Dreiwegweichen Entkupplungsgleisen Mit Belegtmeldung für die Weiche Korrekte Ausleuchtung von Kreuzungsweichen, auch wenn diese nur einen Antrieb haben. Ausleuchtung und Belegtmeldung von Nachbarfeldern mit Verbindungsplatinen innerhalb der Zeile. Weichen Die Weichenausleuchtung zeigt immer die aktuelle Weichenstellung an. In gelb, wenn der Weichen- gleisabschnitt „frei“... -
Seite 20: Der Fahrstraßenspeicher 69 240
Track-Control 4.5 Der Fahrstraßenspeicher 69 240 Der Fahrstraßenspeicher dient zum Schalten von Fahrstra- ßen über das Gleisbildstellpult. Er enthält alle Schaltfolgen, die zum Schalten von Fahrstraßen notwendig sind. In den Schaltfolgen müssen die Befehle abgelegt werden, die die zugehörigen Weichen und Signale in die richtige Stellung bringen, die Fahrstraße gelb ausleuchten, wenn der Fahrweg... -
Seite 21: Anzeige Bei Automatikbetrieb
Track-Control 4.6.2.2 Anzeige bei Automatikbetrieb Ist der LISSY/MARCo-Empfänger auf eine der Automatikfunktionen 20 bis 28 (Pendelzugverkehr, Auf- enthaltsstelle, Blockstelle oder Bahnhofsverwaltung) programmiert, so zeigt das Display bei belegtem Gleisabschnitt die Informationen der Lok an, die sich in diesem Streckenabschnitt befindet. Ist der Abschnitt frei, so wechselt die Anzeige zu „Block frei“. -
Seite 22: Anzeigedauer
Track-Control 4.6.2.5 Anzeigedauer Enthält die LNCV 28 einen Wert ungleich 0, so zeigt das Display die ausgewählten Informationen eines LISSY/MARCo-Empfängers nacheinander im Wechsel an. Wie lange die Informationen angezeigt werden sollen, lässt sich über die LNCV 29 in 0,5 Sekunden-Schritten einstellen. Die Voreinstellung ist 3 Sekunden (LNCV 29 = 6). -
Seite 23: Track-Control Fahrregler Mit Directdrive-Funktion
Track-Control 4.7 Track-Control Fahrregler mit DirectDrive-Funktion 4.7.1 Beschreibung Der Fahrregler schaltet bis zu 16 Sonderfunktionen (DCC) und die Lichtfunktion. Er hat einen großen Drehregler zur Geschwindigkeitsregelung. Per Druck auf den Drehregler wird ein Nothalt ausgelöst und die Fahrtrichtung umgeschaltet. Außer den normalen Fahrfunktionen hat er noch eine ganz besondere Eigen- schaft: die DirectDrive-Funktion, mit der eine Lok ohne Eingabe der Adresse auf den Fahrregler übernommen werden kann. -
Seite 24: Bedeutung Der Leds
Track-Control 4.7.3.6 Bedeutung der LEDs Im Fahrbetrieb LEDs über [f0] bis [f8] Bedeutung dunkel Licht, bzw. Sonderfunktion ausgeschaltet leuchtet gelb Licht, bzw. Sonderfunktion eingeschaltet LEDs über [f9...] Bedeutung linke LED leuchtet gelb Die [f9...]-Taste wurde betätigt. Hat der Fahrregler eine Lok unter Kontrolle, so können jetzt mit den Tasten [f1] bis [f8] die Loksonderfunktionen f9 bis f16 geschaltet werden. -
Seite 25: Lokauswahl Über Einen Bestimmten Lissy/Marco-Empfänger
Track-Control 4.7.5.1 Lokauswahl über einen bestimmten LISSY/MARCo-Empfänger Ein typisches Beispiel ist ein LISSY/MARCo-Empfänger am Ausfahrgleis eines automatisch gesteuerten Schattenbahnhofs. Egal, welche Lok vom Ausfahrtsmanager aus dem Bahnhof herausgefahren wird, mit DirectDrive können Sie sie übernehmen, ohne ihre Adresse zu kennen. -
Seite 26: Lokauswahl Per Dispatch-Modus
Track-Control 4.7.6 Lokauswahl per Dispatch-Modus Von jedem ans LocoNet angeschlossenen Fahrregler kann eine Lokadresse im sogenannten Dispatch- speicher abgelegt und dann von einem anderen Fahrregler übernommen werden. 4.7.6.1 Lokadresse aus dem Dispatchspeicher übernehmen [lok#]-Taste drücken. Die LED über der [lok#]-Taste blinkt grün. -
Seite 27: Track-Control Im Analogbetrieb
Track-Control 5. Track-Control im Analogbetrieb Track-Control kann mit annähernd vollem Leistungsumfang auch für analoge Gleich- und Wechsel- strom-Modellbahnanlagen eingesetzt werden. Alle Anwendungsmöglichkeiten aus Kapitel 3.2 (nicht Entkuppler) und 3.3 der Weichen- und Signalplatinen sind auch im Analogbetrieb über die einfache Tasterprogrammierung möglich. -
Seite 28: Anschluss Der Verbraucher An Die Loconet-Analog-Schaltmodule
Track-Control Das Track-Control Anschlussmodul wird per LocoNet-Kabel an die linke LocoNet-Buchse (Drauf- sicht) des ersten Schaltmoduls angeschlossen. Das nächste Analog-Schaltmodul wird an die freie LocoNet-Buchse angesteckt u.s.w.. Die LocoNet-Kabel sind im Lieferumfang der Module enthalten. TrackControl-Anschlussmodul zu LocoNet-Analog-Schaltmodul 2... -
Seite 29: Programmierung
Anzahl an Ausgängen kann also am Ende frei bleiben. 5.5 Programmierung Nachdem das Track-Control mit den Schaltmodulen verbunden ist, können die Stellpultsegmente und Schaltmodule über eine einfache Tasterprogrammierung programmiert werden. WICHTIG: Vor der ersten Programmierung wird ein Anschlussmodul für den Analogbetrieb vorbereitet. -
Seite 30: Programmierung Für Weichen (2-Begriffige Formsignale)
(„Prog.“-Klemme mit Klemme 2 verbinden) und die nächsten 10 Weichenplatinen können nach gleichem Schema programmiert werden. So können bis zu 120 Weichen zugewie- sen werden. Ist die einfache Programmierung abgeschlossen, ist Track-Control zum Schalten der Weichen bereits einsatzbereit. -
Seite 31: Programmierung Für 2-Begriffige Lichtsignale
14 verbinden) und die nächsten 10 Signalplatinen können nach gleichem Schema programmiert wer- den. So können bis zu 60 2-begriffige Signale zugewiesen werden. Ist die einfache Programmierung abgeschlossen, ist Track-Control nun auch zum Schalten der Signale einsatzbereit. 5.5.3 Programmierung für Lampen o.ä. (Einzelschaltausgänge) Vorbereitung Trafospannung ausschalten. -
Seite 32: Programmierung Für Entkuppler (Einzelschaltausgänge)
Programmierung abgeschlossen, ist Track-Control nun komplett einsatzbereit. 5.5.4 Programmierung für Entkuppler (Einzelschaltausgänge) Da die Entkuppler im Track-Control Analogbetrieb nicht über einen kurzen Impuls sinnvoll schaltbar sind, werden sie über die Betriebsart für Einzelschaltausgänge des LocoNet-Analog-Schaltmoduls geschaltet. Zur Einstellung der Ausleuchtung benutzen Sie wie in Kap.3.2.1 beschrieben die „Schal- tanwendung mit Anzeige links oder rechts“. -
Seite 33: Programmierung Der Rückmeldemodule 3-L 63 330
Für Experten: Alle programmierbaren Stellpultkomponenten sind „LocoNet-Module“. Sie können daher auch über die LocoNet-Programmierung Ihrer Intellibox programmiert werden. Die dazu notwendigen LNCV-Tabellen entnehmen Sie bitte der technischen Anleitung zum Track-Control, welche auf unserer Internetseite www.uhlenbrock.de zu finden ist. Was sind LISSY und MARCo? In den Kapiteln 4.6 und 4.7 dieses Handbuches ist zur Übertragung der Lokadressen von so genannten... -
Seite 34: Inhalt Der Track-Control Sets
Track-Control Inhalt der Track-Control Sets Basis-Set Erweiterungs-Set Basis-Set analog Inhalt Kunststoffsegmente mit Streuscheiben Steckverbinder Tastenkappen in verschiedenen Farben Weichenplatinen Signalplatinen Kreuz-Verbindungsplatinen Verbindungsplatinen ohne Ausleuchtung Satz selbstklebende Symbolfolien Anschlussmodul LocoNet-Kabel 60 cm CD mit dem Programm „TC-Edit“ Handbuch LocoNet-Analog-Schaltmodul Track-Control Produktübersicht Art.-Nr. -
Seite 35: Hotline
Hotline digital Falls Sie Fragen haben, rufen Sie uns zur Hotline-Zeit an: 02045-858327 Mo.- Di.- Do.- Fr. von 14-16 Uhr und Mittwochs von 16-18 Uhr Sollte es einmal dringend sein. Die Premium Hotline: 0900-1858327 Mo. - Fr. 10 - 16 Uhr Kostenpflichtig (98cent/min dt.Festnetz, mobil erheblich teuerer) Uhlenbrock Elektronik GmbH •... - Seite 36 Autoren: Dr.-Ing. T. Vaupel, D. Richter © Copyright Uhlenbrock Elektronik GmbH, Bottrop 2. Auflage Januar 2016 Alle Rechte vorbehalten Nachdruck - auch auszugsweise - nur mit Genehmigung...
