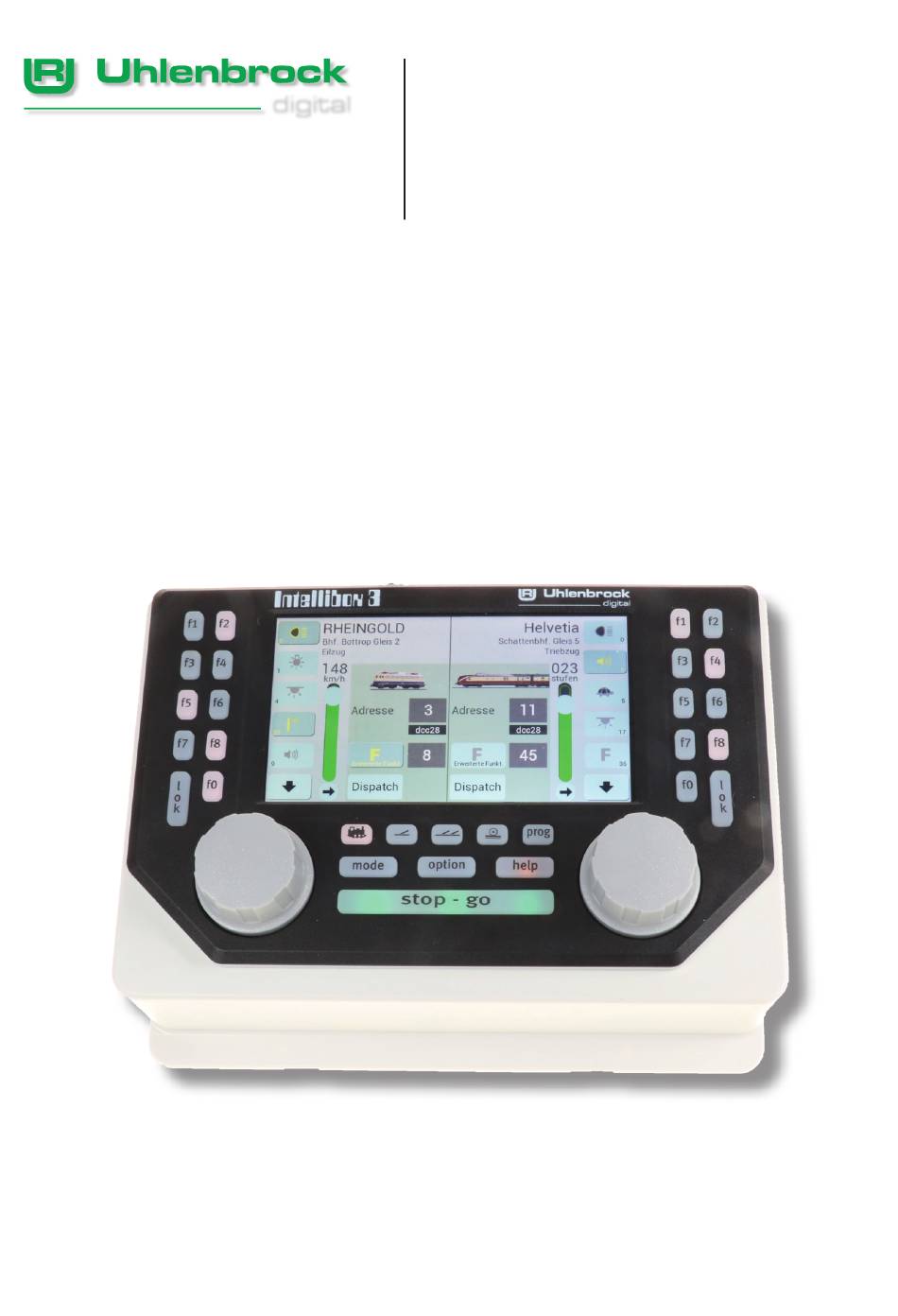

- Seite 1 Intellibox 3 digital Das Multitalent Alles in einer Box Kurzanleitung zur Softwareversion 1.100...
- Seite 2 Eingaben in die Datenbank, hinzufügen von Lok-Bildern und Symbolen sowie Updates der Betriebssoftware möglich sind. Das Programm „IB 3 Konfiguration“ wird kontinuierlich weiterentwickelt, so das es bei jedem Update der Intellibox 3 auch ein Update der zugehörigen PC-Software geben wird.
-
Seite 3: Inhaltsverzeichnis
4.12 Menüpunkt „Version / Seriennummer “ 4.13 Menüpunkt „Datenbank“ 4.14 Menüpunkt „Display Kalibrieren“ 5. Der Programmiermodus 6. LocoNet-Programmierung 7. Das USB-Interface 8. Das WLAN-Interface 9. Betrieb der Intellibox 3 als Zusatzgerät 10. Software-Update Hotline Alle verwendeten Markennamen sind eingetragene Warenzeichen der jeweiligen Firmen. -
Seite 4: Die Digitalzentrale Intellibox
Box. Sie vereint all die Funktionen in einem einzigen Gerät, die Sie sich früher mühsam zusammenstellen mussten. Und dabei ist sie äußerst leistungsfähig und kompakt. Der Intellibox 3 ist es egal, ob Sie Ihre digitale Mo dellbahnanlage im DCC-, mfx - Motorola ®... -
Seite 5: Beschreibung Intellibox
In den internen Fahrstraßenspeicher können bis zu 128 Fahrstraßen mit je 40 Einträgen abgelegt werden, die über Rückmeldekontakte aufgerufen werden können. Außerdem können weitere Fahrstraßen, die in externen Geräten gespeichert wurden, über die Intellibox 3 aufgerufen oder in interne Fahrstraßen eingebunden werden. In die Fahrstrassen können Magnetartikelbefehle, Rückmeldungen und Lokbefehle eingeben werden. - Seite 6 Über das Interface der Digitalzentrale kann die Systemsoftware jederzeit aktualisiert werden. Übertragbare Datenbank Eine bestehende Datenbank aus der Intellibox 3 kann auf einem PC gespeichert und auf eine andere IB3 übertragen werden. Zusätzlich kann die Datenbank auch auf einer SD-Karte gespeichert werden, um die Datenbank auf eine andere IB3 oder IB-Control 3 zu übertragen.
-
Seite 7: Usb Interface
Das Interface ist mit 115 200 Baud die schnelle Schnittstelle zum Computer. Es ermöglicht nicht nur die Verwendung von Programmen zur Steuerung von Modellbahnanlagen, sondern dient auch zur Dateneingabe und Sicherung der Intellibox 3-Daten und zur Aktualisierung der Systemsoftware. Über das USB-Interface können Sie zwei Verbindungen gleichzeitig aufgebauen. -
Seite 8: Kompatibel Mit Vielen Anderen Geräten
So kann die Intellibox in ein bestehendes Heimnetzwerk integriert werden. Kompatibel mit vielen anderen Geräten An der Rückseite der Intellibox 3 befinden sich ausser der Anschlussbuchse für Netzteil, Gleis und Programmiergleis die Buchsen für DCC Booster, Märklin-Motorola Booster, LocoNet, s88-N-Rückmeldemodule sowie die USB-Computerschnittstelle. -
Seite 9: Die Anschlüsse Der Intellibox
Intellibox 3 - Kap. 2.3 2. Die Anschlüsse der Intellibox 3 Im Folgenden werden die Anschlüsse der Intellibox 3 beschrieben und was beim Anschluss der einzelnen Geräte gegebenenfalls beachtet werden muss. 2.1 Definition der einzelnen Anschlussbuchsen Bild 2.11 Die Rückseite der Intellibox 3 mit ihren Anschlüssen 1) RJ-45 Buchse: s88-N Rückmelder... -
Seite 10: Anschluss Gleis Und Programmiergleis
Hinweis: Das Programmiergleis kann zum Programmieren und Auslesen von Decodern verwendet werden. Es kann ebenfalls für den Fahrbetrieb (maximal 1 A) genutzt werden, wenn sich die Intellibox 3 nicht im Programmiermodus befindet. Tipp: Halten sie das Prog-Gleis ganz separat, wir empfehlen das Porg-Gleis nicht in die... -
Seite 11: Anschluss Loconet
LocoNet B-Buchse kein Schienensignal mehr zur Verfügung. 2.5 USB Computeranschluss Achtung: Bevor Sie die Intellibox 3 mit dem PC verbinden, muss die USB-Treibersoftware für das USB-Interface installiert werden. Diese Treibersoftware finden Sie immer aktuell per Internet unter www.uhlenbrock.de. Bei Betriebssystemen Windows 10 oder höher ist bei aktiver Internetverbindung und automatischem Windowsupdate keine USB-Treiberinstalation notwendig. -
Seite 12: Anschluss Dcc-Booster (Cde)
Bild 2.52 Belegung der Klemmen des 3-poligen Anschlusssteckers (Kabelseite) Hinweis: Bei einigen Boostern fehlt die Kurzschlussmeldeleitung „E“ , daher haben diese DCC-Boo ster keine Möglichkeit eine Kurzschlussmeldung an die Intellibox 3 zu übermitteln. Sie sind aber normalerweise durch eine eigene Kurzschlusssicherung geschützt. 2.9 Anschluss s88-N Rückmeldemodule Rückmeldemodule dienen zur Gleisüberwachung und zur Zugüberwachung bei einer... -
Seite 13: Intellibox 3 In Betrieb
Intellibox 3 - Kap. 3.2 3. Intellibox 3 in Betrieb nehmen 3 Voreinstellungen Ab Werk hat die Intellibox 3 folgende Einstellungen: Geschwindigkeitsanzeige Fahrstufenanzeige Fahrregler AC-Fahrpult Grund-Datenformat für Loks Grund-Datenformat für Weichen -Datenformat ausgeschaltet ® Sind diese Einstellungen für Ihre Anlage richtig, können Sie die erste Lok auf’s Gleis setzen. -
Seite 14: Das Display
Kap. 3.3 - Intellibox 3 Schnellwahltasten zum Wechseln des Betriebsmodus Schnelles Umschalten zwischen Lokmodus, Schaltpult, Fahrstrassen, Rückmeldungen und Prog-Mode. mode Auswahl des Gerätemodus, z.B. Auswahl von Schaltpultmodus, Rückmeldemodus, Fahr- straßenmodus, LISSY/MARCo-Modus, Lokprogrammer, LocoNet-Programmierung, Grundeinstellungen usw. option Einstelloptionen bezogen auf den aktuellen Gerätemodus... -
Seite 15: Erste Schritte
Intellibox 3 - Kap. 3.5 3.3 Erste Schritte Lok aufrufen [lok]-Taste des rechten oder linken Fahrpultes betätigen Über die Taste [option] umschalten zwischen der Auswahl aus der Liste der letzten 10 ver- wendeten Loks oder Auswahl über Adresse und Suche in der Datenbank. -
Seite 16: Grundeinstellungs-Menü
Einstellungen über die Auswahltasten vornehmen Mit 2x [mode]-Taste zurück zum Fahrbetrieb 4. Grundeinstellungs-Menü Die Grundeinstellungen der Intellibox 3 lassen sich über ein benutzergeführtes Menü verändern und werden dann dauerhaft gespeichert. Das Grundeinstellungsmenü wird erreicht, indem die [mode]-Taste betätigt und in der folgenden Hauptauswahl der Menüpunkt „Grundeinstellungen“... -
Seite 17: Menüpunkt „Bedienung
Intellibox 3 - Kap. 4.1 4.1 Menüpunkt „Bedienung“ 4.1.1 Numerische Anzeige Die Anzeige der Fahrzeuggeschwindigkeit im Display kann auf drei verschiedene Arten erfolgen. Fahrstufenanzeige Es erfolgt eine direkte Anzeige der Geschwindigkeit in Fahrstufen, je nach Datenformat 0-14, 0-28, 0-126 oder 0-31 Fahrstufen. -
Seite 18: Menüpunkt „Display & Sprache
Not Aus Ein kurzer Druck auf [stop-go] schaltet die Gleisspannung aus (Rot). Ein langer Druck auf [stop-go] schaltet die Intellibox 3 in den Halt-Modus (Grün blinkt). Dabei halten alle Fahrzeuge an, die Gleisspannung bleibt aber eingeschaltet. Weichen und Signale sind nach wie vor schaltbar. -
Seite 19: Menüpunkt „Datenformat
Impuls eine Schaltfunktion ausgelöst wird und dass der Magnetartikel bei zu langer Betätigung der Taste nicht beschädigt wird, gibt es bei der Intellibox 3 eine minimale und eine maximale Schaltzeit. In der Werkseinstellung sind die Werte für die Schaltzeiten auf minimal... -
Seite 20: Menüpunkt „Programmiergleis
Hier kann eingestellt werden ob die Intellibox 3 beim Einschalten die Gleisspannung direkt einschaltet oder diese zunächst abgeschaltet ist. Wird der Spielbetrieb beendet, speichert die Intellibox 3 alle Daten ab. Unter dem Menüpunkt „Startmodus“ kann eingestellt werden, was davon beim nächsten Start zurückgeladen... -
Seite 21: Menüpunkt „Wlan Interface
Wichtig: Die Änderungen werden erst nach einem Neustart aktiv. 4.9 Menüpunkt „Datenbank / SD-Karte“ Die Intellibox 3 verfügt über eine Datenbank, in der alle Benutzereinstellungen für die Lokomo tiven, Stellpulte, Rückmelder und Booster abgespeichert sind. Hier werden die vergebenen Namen und die Zuordnung der Symbole für die einzelnen Elemente gespeichert. -
Seite 22: Menüpunkt „Sonderoptionen
Liste entnommen werden. Bei späteren Softwareänderungen befindet sich im Update-Paket eine Datei mit den entsprechenden Erläuterungen. 4.11 Menüpunkt „Ruecksetzen“ Mit diesem Menüpunkt lässt sich die Intellibox 3 auf Ihre Werkseinstellungen zurücksetzen. Intellibox Das gesamte Gerät führt einen Reset aus und startet neu, wie beim Einschalten der Betriebsspannung. -
Seite 23: Der Programmiermodus
Hauptgleis können CV-Werte der DCC-Decoder nur programmiert werden, nicht aber ausgelesen werden. Ein Auslesen von Decodern auf dem Hauptgleis ist möglich wenn der Railcom -CutOut in der Intellibox 3 eingeschaltet ist und der Decoder Railcom -tauglich ist. ® ®... -
Seite 24: Einzelne Cvs Programmieren Und Auslesen
Programmie rung in bis zu 1024 Konfigurationsvariablen (CV) erwarten. Die CV-Program- mierung ist auch als „Direkte Programmierung” bekannt. Achtung: Als Bitnummerierung erwartet die Intellibox 3 die Bits 0 bis 7. In einigen Decoder- beschreibungen werden Bitnummern von 1 bis 8 verwendet. Dies muss beachtet und entsprechend umgesetzt werden. -
Seite 25: Das Usb-Interface
Das LocoNet-USB und WLAN Interface verbindet einen PC, Smartphone oder Tablet direkt mit der Intellibox 3: Zur Verbindung der Intellibox 3 mit der USB-Schnittstelle des Computers dient das Uhlen- brock USB-Anschlusskabel Art.-Nr. 61 070. Das ist ein USB-Verbindungskabel mit A und B Steckertyp, wie es z.B. -
Seite 26: Betrieb Der Intellibox 3 Als Zusatzgerät
WLAN-Interface 9.2 Einstellung der Betriebsart Die Intellibox 3 wird auf den Betrieb als Zusatzgerät eingestellt, indem die Sonderoption 844 auf den Wert 1 gesetzt wird. Wichtig: Zur Einstellung der Betriebsart „Betrieb als Zusatzgerät“ darf die Intellibox 3 nur mit dem Netzteil verbunden sein. -
Seite 27: Anschluss Als Zusatzgerät
Hinweis: Die Intellibox 3 muss nicht geöffnet werden! Achtung! Bevor Sie die Intellibox 3 mit dem PC verbinden, muss die Treibersoftware für das Interface in stalliert werden. Sonst kann es zu Fehlfunktionen Ihres PC-Systems kommen. Vorbereitung Hardware Versorgen Sie die Intellibox 3 über das Netzteil mit Spannung. -
Seite 28: Hotline
digital Unsere Pluspunkte für Sie: Wenn Sie Fragen haben, wir sind für Sie da! Internet: FAQs finden Sie unter www.uhlenbrock.de E-Mail: support@uhlenbrock.de Hotline: +49 (0)2045 8583-27 Die Zeiten finden sie auf unserer Service Seite (QR-Code) Service: Bei einem eventuellen Defekt, senden Sie uns bitte das Gerät mit dem Kaufbeleg und unserem Reparatur-Formular ein.
