.3.1 Erklärung der Tastatur

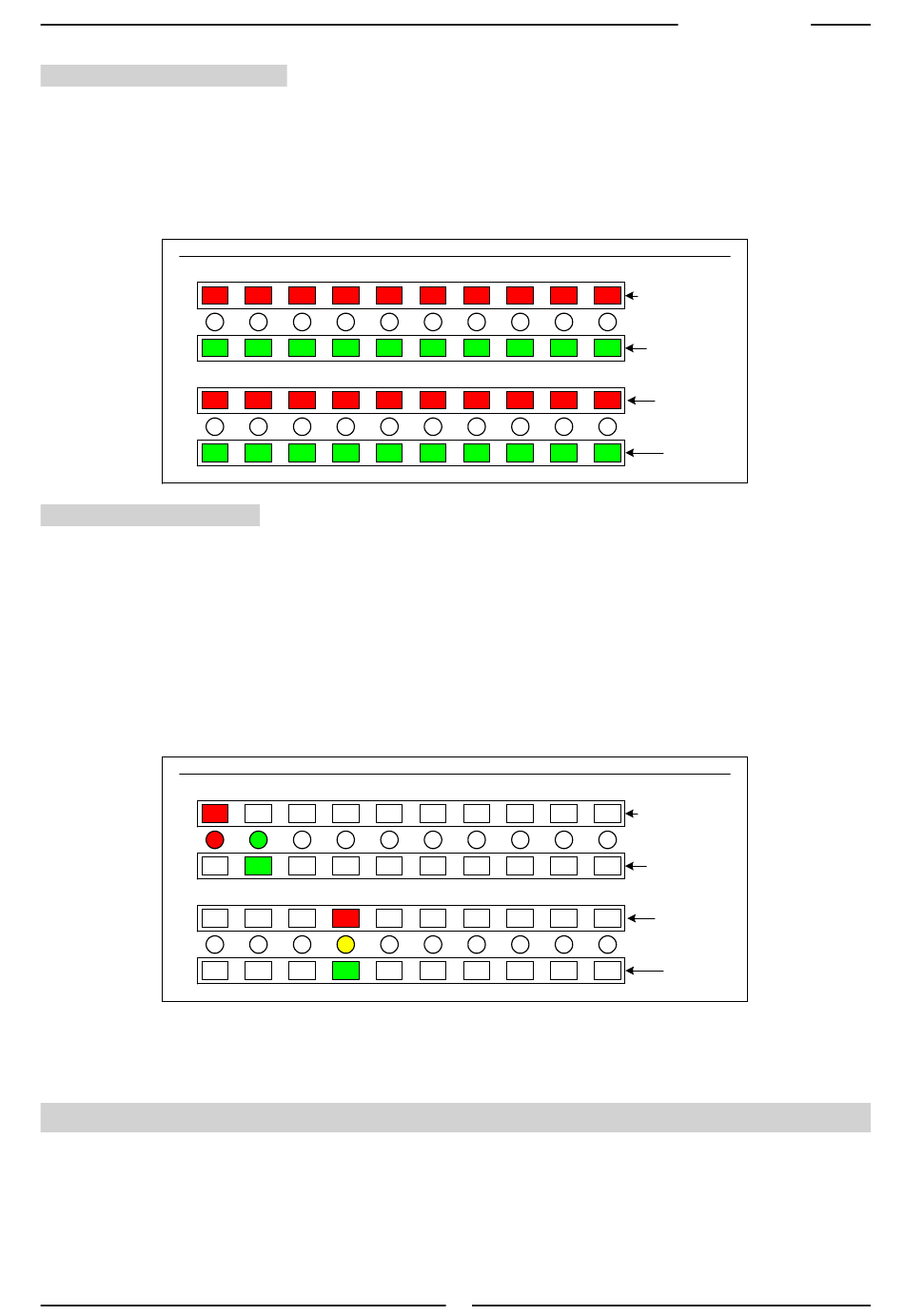

Zur Verfügung stehen 4 Reihen zu je 10 Tasten. Die Wertigkeit innerhalb einer Reihe geht von 1 bis 0,
entsprechend der Bezifferung über den Tasten. Die einzelnen Reihen haben eine Wertigkeit von 1000,
100, 10 und 1, von oben nach unten gesehen. Das heißt, dass die Eingabe in der oberen Reihe den
entsprechenden Wert für die 1000er Stelle der Adresse bestimmt, die Eingabe in der zweiten Reihe
den Wert für die 100er Stelle; analog dazu werden die Eingaben in der dritten und vierten Reihe für
die 10er und 1er Stellen gemacht.
1
.3. Adressen eingeben
Soll beispielsweise die Adresse 1244 eingegeben werden, so müssen dazu folgende Tasten betätigt
werden: 1 in der Tausender-Reihe, 2 in der Hunderter-Reihe, 4 in der Zehner-Reihe und 4 in der
Einer-Reihe.
Die Reihenfolge der Eingabe kann beliebig vorgenommen werden. Es können nacheinander mehrere
Tasten innerhalb einer Reihe gedrückt werden. Übernommen wird nur der Wert, der zuletzt gedrückten
Taste. Auf diese Weise entfällt auch das Löschen von alten Adressen, da sie mit dem Programmieren
der neuen Adresse überschrieben werden.
An den LEDs zwischen den Tastenpaaren kann abgelesen werden, welche Adresse gerade eingestellt
ist:
1
Eine rot leuchtende LED zeigt, dass die rote Taste über der LED gedrückt wurde, eine grün leuchtende
LED, dass die grüne Taste unter der LED gedrückt wurde. In dem Fall, in dem zur Adresseingabe beide
Tasten eines Tastenpaares benutzt wurden (z.B. bei der Eingabe 44) leuchtet die entsprechende LED gelb.
.4 Fehleingaben während der Programmierung von Adresswerten
Gültige Adresseingaben für einzelne Magnetartikel, Magnetartikel einer Fahrstraße oder Rückmel-
dekontakte liegen im Wertebereich von 1 bis 2048.
Werden während der Adresseingabe größere Werte eingegeben, so gehen alle LEDs zwischen den
Tastenpaaren aus. Die LED über der gewählten Programmiertaste blinkt solange rot, bis eine gültige
Eingabe gemacht wurde.
2
3
4
5
2
3
4
5
6
7
8
9
6
7
8
9
5
