4.2.2.
Uchwyt

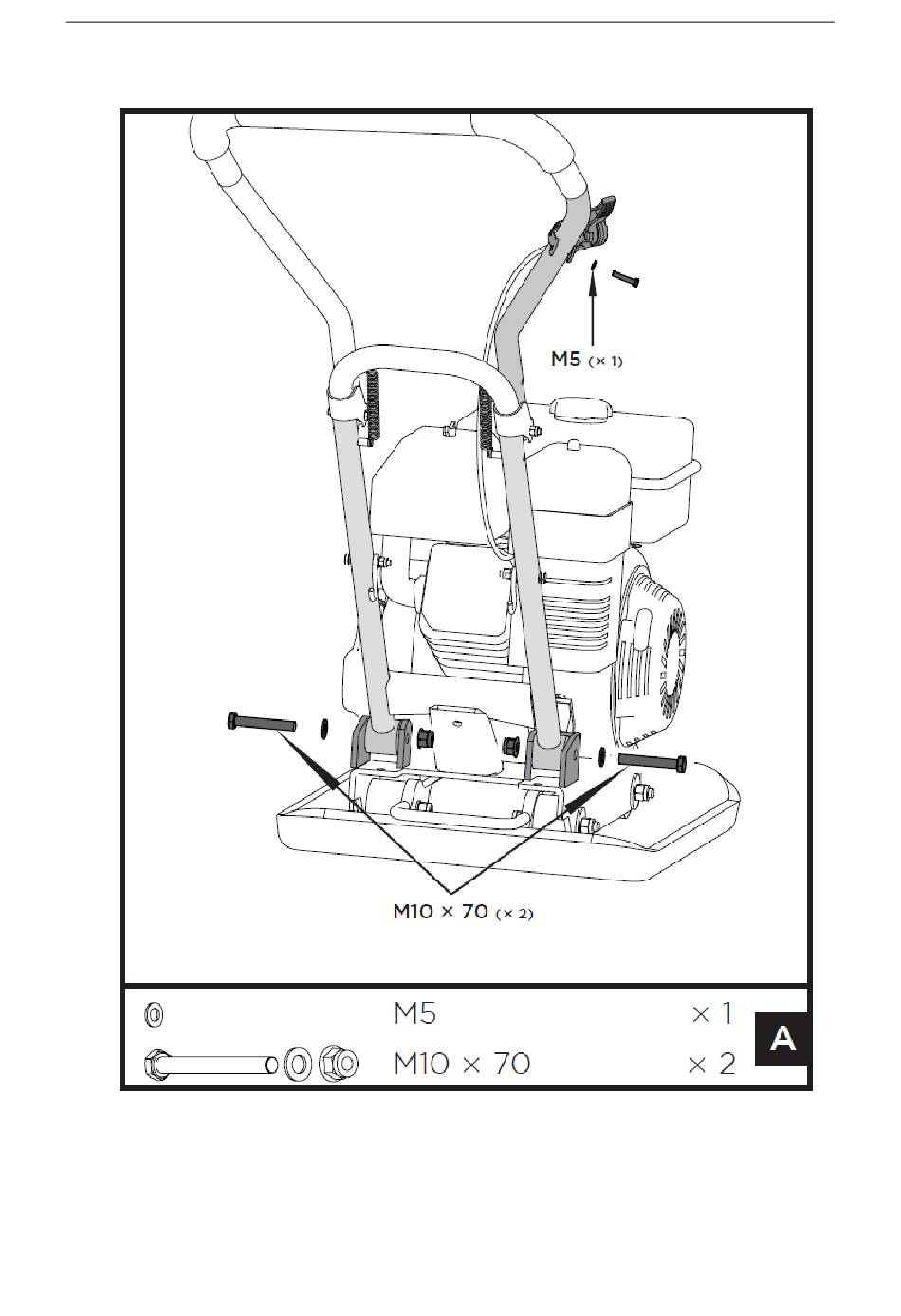

1. Zamontować uchwyt w pokazany sposób. Końcówki uchwytu należy wsunąć w kanały przewidziane
na pokładzie silnika. Umieścić podkładki płaskie 10, a następnie śruby sześciokątne M10x70 po
stronie zewnętrznej i dokręcić nakrętkami zabezpieczającymi M10 po stronie wewnętrznej.
2. Odkręcić śrubę 5x35 z przepustnicy. Przymocować dźwignię sterowania przepustnicą do górnego
uchwytu za pomocą płaskiej podkładki 5 i śruby 5X35, która została właśnie odkręcona.
Przymocować linkę sterowania przepustnicą za pomocą elementów mocujących linkę.
