8 Elektrischer Anschluss
8 Elektrischer Anschluss
8.1 Spannungsversorgung für die Hei-
zungsanlage
– Eigenen Stromkreis für die Heizungsanlage im Auf-
stellraum vorsehen.
– Anschluss 230 V AC / 50 Hz C13 A
– Vorgabe für die Netzanschlussleitung (z.B. im
Falle eines Austausches beachten): Kabel SIHF-J
3x1,5 mm²
8.2 Anschlüsse am Kessel-Leistungsteil

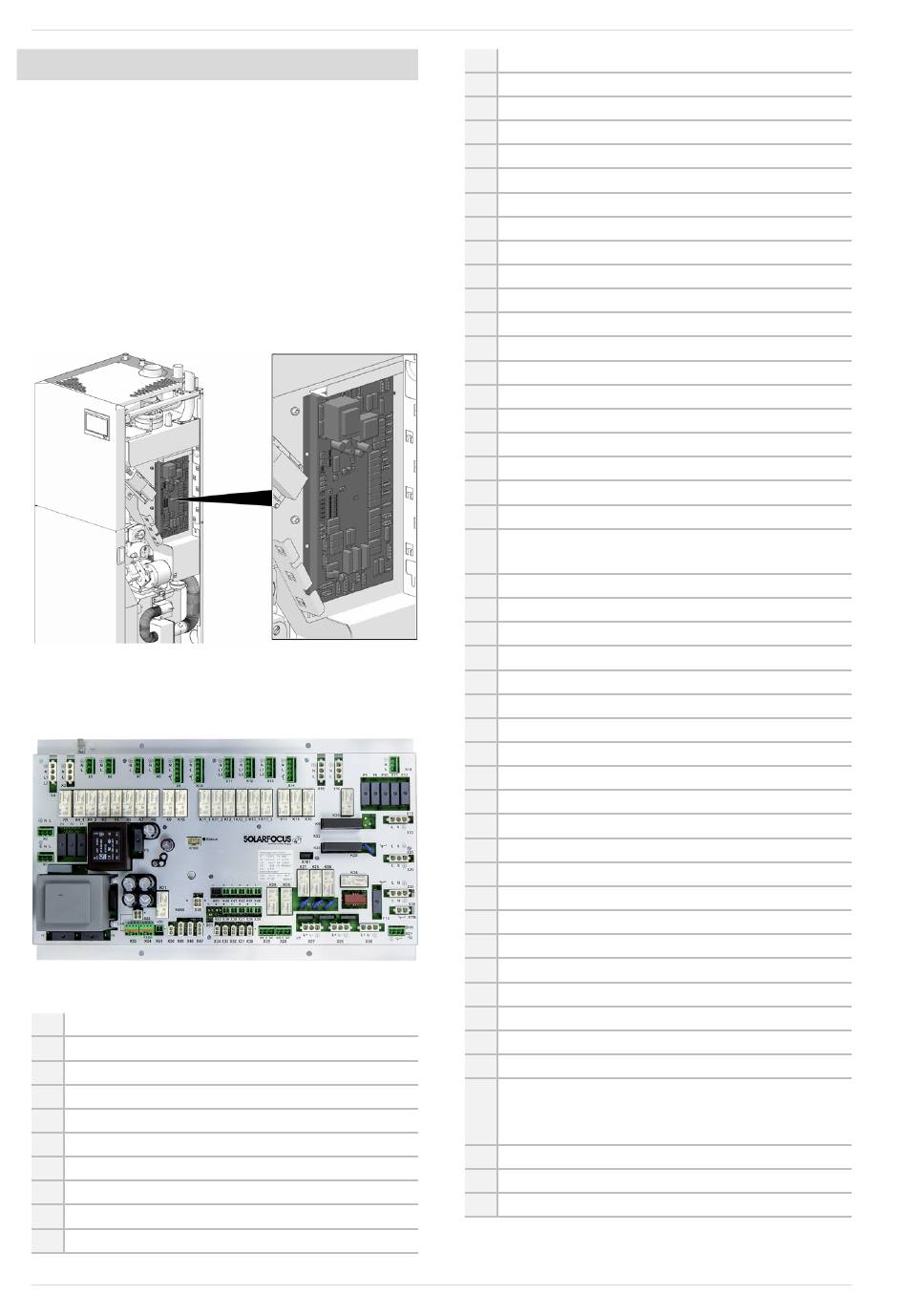

Abb. 2-16: Kessel-Leistungsteil
Um zum Kessel-Leistungsteil
► Den rechten Kessel-Seitenteil abnehmen
Detaillierte Abbildung des Leistungsteiles
Heizkreis 1
X9 Heizkreispumpe 1
X11 Heizkreismischer 1
X38 Vorlauftemperaturfühler 1
X41 optional: Raumtemperaturfühler 1
X42 Aussentemperaturfühler
Heizkreis 2
X10 Heizkreispumpe 2
X12 Heizkreismischer 2
X37 Vorlauftemperaturfühler 2
20
1
zu gelangen:
> 14
> 25
> 21
> 21
X40 optional: Raumtemperaturfühler 2
Pufferspeicher
X7 Sonderausführung: Pufferladepumpe
X13 Rücklaufmischer
X15 Standardausführung: Rücklaufanhebungspumpe
X36 Pufferfühler Unten
X44 Pufferfühler Oben
Trinkwasserspeicher
X8 Trinkwasserspeicherpumpe
X39 Trinkwasserspeicherfühler
Zirkulationsregelung
X5 Zirkulationspumpe
X43 Zirkulationsfühler (optional)
Bedienteil
X53 Busleitung zum Bedienteil (Display)
Netzanschluss
X1 Netzanschluss für Leistungsteil, 230 VAC
X2 Ausgang 230 VAC
X18 Ausgang 230 VAC (Absicherung F8 A)
Pellets-Förderung
X14 Motor der Pellets-Förderschnecke (bei Saug-
system-Schneckenförderung)
X14 Motor der Übergabeschnecke (bei Pelletsbox)
Kessel
X3 Saugturbine
> 27
X4 Glühstab (Zündvorrichtung)
X16 Motor Ascheaustragung
X19 Saugzuggebläse
> 26
X20 Sicherheitstemperaturbegrenzer (STB)
X23 Einschubmotor
> 26
X24 Motor Wärmetauscher-Reinigung
X26 Primärluftklappe-Haltemagnet
X27 Zündzuluft-Haltemagnet
X31 Kesseltemperaturfühler
X32 Rücklauftemperaturfühler
X34 Abgastemperaturfühler
X45 Lambdasonde
> 26
X47 Drehzahlmessung Saugzuggebläse
X48 Türkontakt-Schalter
X49 Füllstandsensor im Pellets-Vorratsbehälter
X61 Differenzdruckmesser
optional
X6 Reserve
X21 Sicherheitskette 230V AC (Not-Aus-Schalter,
eventuell Druckwächter, ...in Serie schalten,
"durchschleifen")
> 22
X28 Fremdkesselanforderung
X29 Störung
> 21
X51 Externe Anforderung (optional)
Montageanleitung ecotop-zero, ecotop-light
> 21
> 26
> 27
> 26
> 26
> 26
> 26
> 27
> 26
> 21
> 21
