4.4 Zubehör
Tragehilfe
– Optionales Zubehör zum Tragen/Rücken des Kes-
sels.
– Art. 6144
Abb. 2-1: Tragehilfe montiert
Erweiterung für Abgasrohranschluss
– Zubehör (im Lieferumfang enthalten) zur optionalen
Erweiterung des Anschlusses, von Ø100 mm auf
Ø130 mm.
– Für die Abgasrohr-Ausrichtung nach oben oder
nach hinten verwendbar.
– Art. 66556NIRO
► Kamin-Anschluss herstellen
► Vorgaben für Kamin-Ausführung

4.5 Dimensionierung des Heizkessels

Der Heizkessel muss leistungsmäßig im richtigen Ver-
hältnis zu dem dahinterliegenden Wärmeverteilsystem
dimensioniert sein.
Für eine korrekte Auslegung siehe Berechnungen laut
Norm EN 12828.
Montageanleitung ecotop-zero, ecotop-light
> 15
> 12

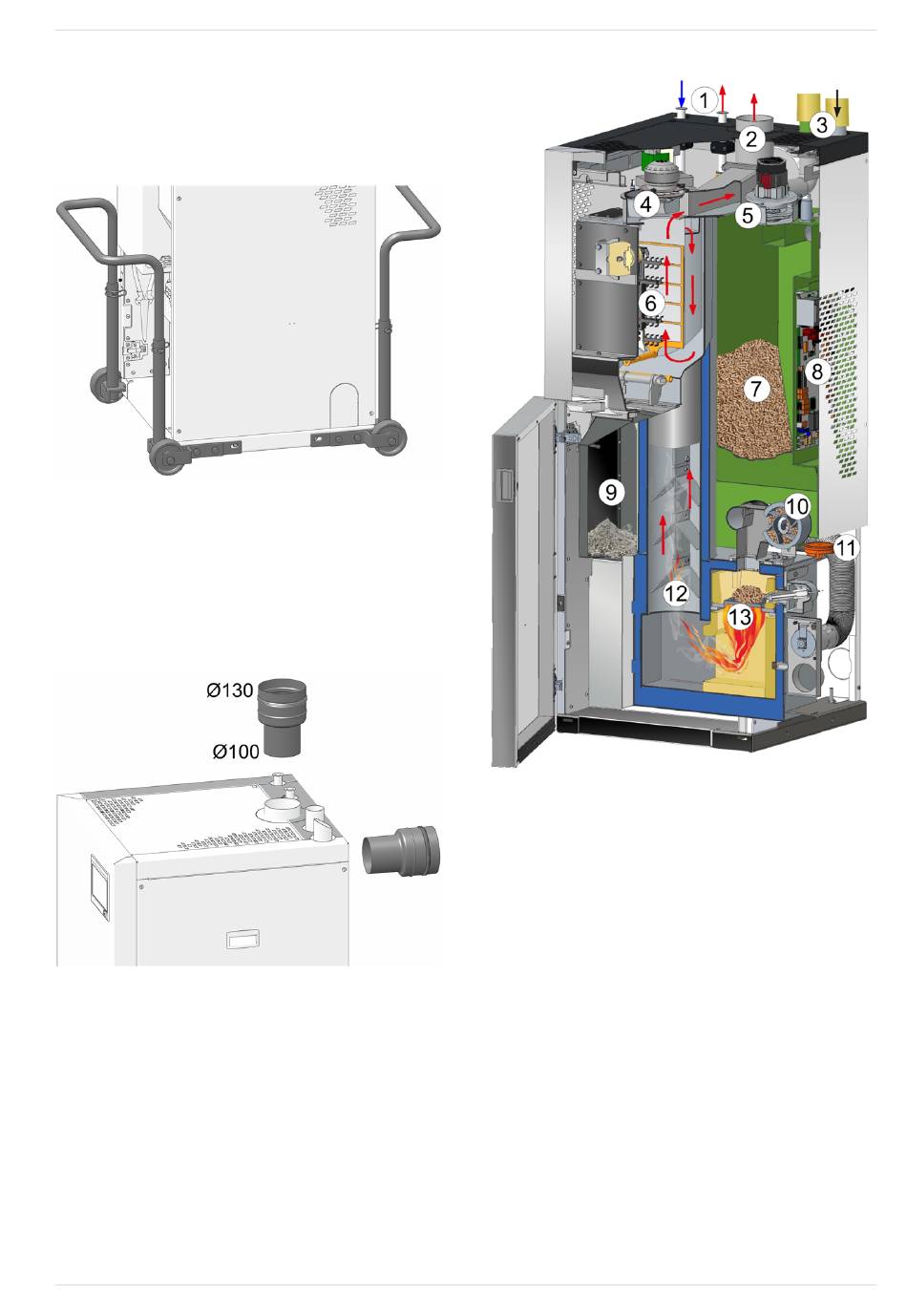

4.6 Funktionsbauteile

1 Heizwasser, Heizkreis (Rücklauf/Vorlauf)
2 Abgasrohr
3 Anschlüsse für Pellets
4 Saugzuggebläse
5 Saugturbine für Pellets-Saugen
6 Elektrostatischer Staubabscheider (optional bei
light
ecotop )
7 Pellets-Vorratsbehälter
8 Elektrisches Kessel-Leistungsteil
9 Aschebox
10 Zellradschleuse
11 Differenzdruckmesser
12 Wärmetauscher, mit innenliegender Reibahle
13 Brennrost
