10 Anhang
10.2 Elektrische Komponenten - Über-
sicht
Die nachfolgend angeführten Komponenten sind werk-
seitig verbaut und angeschlossen, d.h. bauseits sind
keine Montage-/Installationstätigkeiten erforderlich.
Die hier angeführte Information soll zum besseren Ver-
ständnis beitragen, bzw. erleichtert die Auffindung von
Komponenten im Falle eines erforderlichen Aus-
tausches.

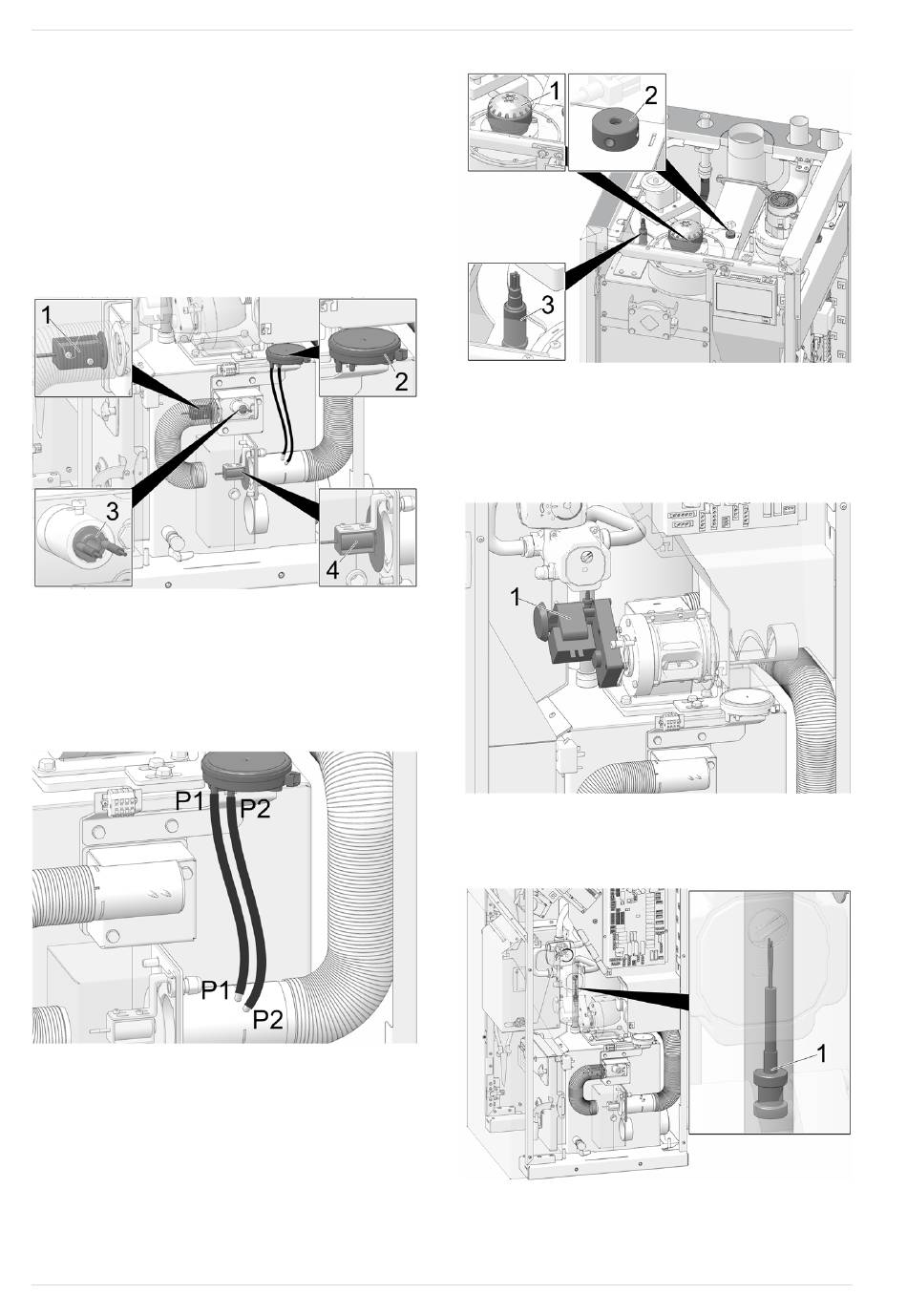

Rechte Kesselseite
Abb. 2-21
1 Zündzuluft: Haltemagnet, und -klappe
2 Differenzdruckmesser
3 Glühstab (Zündvorrichtung)
4 Primärluft: Haltemagnet, und -klappe
Differenzdruckmesser: Anschluss Luftschlauch
Abb. 2-22
26
> 26
Kessel Oberseite
Abb. 2-23
1 Saugzuggebläse
2 Halter für Abgastemperaturfühler
3 Lambdasonde
Zellradschleuse
Abb. 2-24
1 Einschubmotor, auf Zellradschleuse
Temperaturfühler, auf Rücklaufleitung
Abb. 2-25
1 Kessel-Rücklauffühler (Anlegefühler)
Montageanleitung ecotop-zero, ecotop-light
