6 Montage

6 Montage

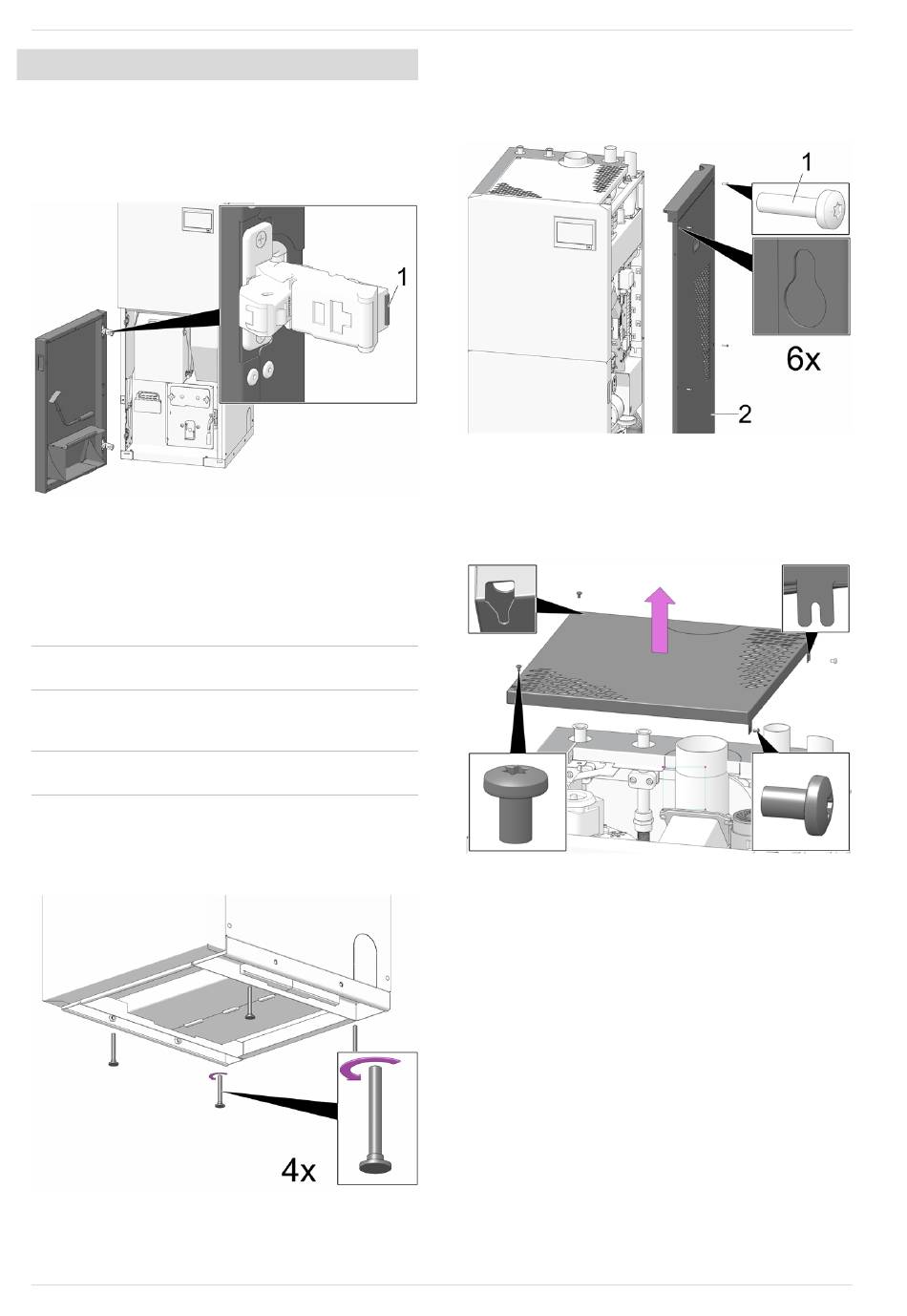

6.1 Kesseltür demontieren
► Die Lasche 1 unterhalb des Beschlages ziehen.
Ä Das Scharnier wird aus der Verankerung
gelöst.
Abb. 2-5

6.2 Palette entfernen

► 4 Stk. Montagewinkel von Kessel/Palette demon-
tieren.
► Den Kessel von der Palette heben/rücken.
i
Bei Bedarf Tragehilfe (optionales Zubehör) ver-
wenden > 5

6.3 Kessel platzieren

i
Beachten Sie bei der Platzierung des Kessels
die erforderlichen Mindestabstände
6.4 Stellfüße justieren
► Stellfüße bei Bedarf an der Kessel-Unterseite
einstellen.
Abb. 2-6
14

6.5 Rechten Seitenteil demontieren

► 6 Stk. Schrauben
► Rechten Seitenteil
abnehmen.

6.6 Obere Abdeckung demontieren

► 4 Schrauben lockern
► Abdeckung auf rechter Seite anheben und abneh-
men.
> 8
Abb. 2-7
1 lockern.
2 leicht anheben und seitlich
Montageanleitung ecotop-zero, ecotop-light
