5 Vor der Montage
Mindestflächen [in cm²] inklusive
Kesselleistung
[in kW]
Österreich Deutschland Schweiz
Zuluft Abluft Zuluft/Abluft
20 kW
25 kW
35 kW
>240 >216
50 kW
70 kW
90 kW
130 kW
>347 >252
200 kW
>533 >336
400 kW
>1067 >576
5.3 Kamin, Abgasleitung
Kaminquerschnitt und Kaminhöhe
Der benötigte Querschnitt ist abhängig von der Nenn-
leistung der Heizungsanlage und der wirksamen
Kaminhöhe (mind. 6,5 m). Wir empfehlen, den Kamin
von einem Fachmann berechnen zu lassen.
Ausführung Kamin
– Der Kamin muss unempfindlich gegen Feuch-
tigkeit sein. Schamott oder Edelstahl verwenden.
– Der Kamin muss die Abführung der Abgase jeder-
zeit gewährleisten.
Kamin-Kondensatablauf an Abwassersystem
anschließen
– Die Kondensatablaufleitung des Kamines an das
häusliche Abwassersystem anschließen (zur Ablei-
tung von Kondensat, Regenwasser).
– Rohrdurchmesser DN 25 verwenden, Siphon ein-
bauen.
12
20% Zuschlag für Gitter
Zuluft
>180
>206
>180
>258
>180
>361
>228
>515
>228
>721
>276
>927
>372
>1339
>540
>2060
>1020
>4120

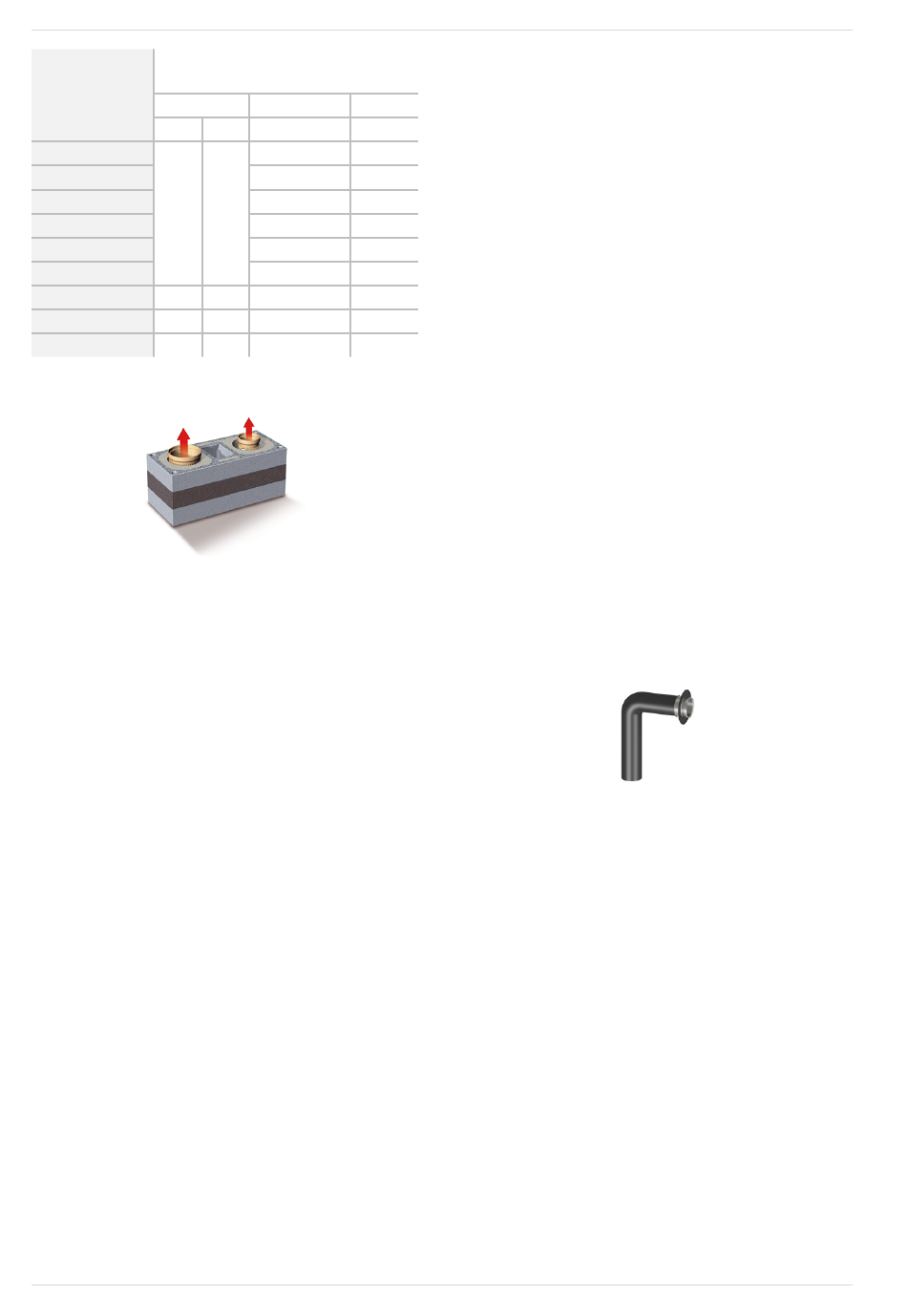

Je Kessel eigenen Kamin vorsehen
– Der Heizkessel und der Kamin müssen zueinander
abgestimmt sein. Nur so ist eine ordnungsgemäße
Funktion der Heizungsanlage und korrekte Ablei-
tung der Abgase gewährleistet.
– Steht für zwei Kessel nur ein Kamin zur Verfügung,
so besteht die Gefahr (über die verschiedenen
Betriebszustände der Kessel betrachtet - Voll-
last/Teillast) schlechter Abstimmung. Dies kann
zu Problemen führen (z.B. das Abgas hat beim Auf-
steigen zu geringe Energie, und hebt von der
Kaminmündung zu wenig ab, ...Ge-
ruchsbelästigung durch Abgase).
– Einfach belegte Kamine funktionieren zuver-
lässiger und sicherer als mehrfachbelegte Kamine.
Gaskessel und Gebläsekessel nicht am selben
Kamin anschließen
Kaminofen und Gebläsekessel nicht am selben
Kamin anschließen
– Ein Kaminofen verlangt üblicherweise einen grö-
ßeren Kamindurchmesser als der Gebläsekessel.
– Akkustische Belästigung durch den Geblä-
sekessel kann im Wohnraum (beim Kaminofen)
möglich sein.
– Unnötiges Risiko durch Gasaustritt z.B. bei Defekt
des Gebläsekessels.
Ausführung der Abgasleitung
– Die Abgasleitung zum Kamin hin kurz und
ansteigend ausführen, mit möglichst wenig
Richtungsänderungen.
– Richtungsänderungen in Form von strö-
mungstechnisch günstigen Bögen ausführen,
keine Knicke bauen.
– Der Durchmesser der Abgasleitung zum Kamin hin
darf wenn erforderlich erweitert werden, keine
Reduktionen durchführen.
– Die Einleitung des Abgasrohres in den Kamin
knapp unter der Decke platzieren.
– Die Abgasleitung muss dicht ausgeführt werden.
Dichtungslose Abgasrohre bauseits mit hit-
zebeständigem Silikon abdichten.
Montageanleitung ecotop-zero, ecotop-light
