7 Hydraulischer Anschluss
7.1 Allgemeine Hinweise
Ausreichend Absperrmöglichkeiten vorsehen
Abschnittsweise Absperrhähne setzen (bei Puffer-
speicher, ...), um im Reparaturfall oder bei Anlage-
nerweiterung die zu tauschende Wassermenge gering
zu halten
Ausdehnungsgefäß (ADG)
Dimensionieren Sie das Ausdehnungsgefäß mit einer
Kapazität von 12 % des Gesamtvolumens der hydrau-
lischen Anlage.
Sichern Sie das Ausdehnungsgefäß gegen Absperren.
Dazu entweder die Absperrmöglichkeiten am Weg
zum Ausgleichsgefäß als Kappenventile ausführen,
oder Handhebel (Handrad) abschrauben und mit Draht
gut sichtbar am ADG befestigen.
Hydraulische Weiche
Eine hydraulische Weiche dient zur Entkopplung der
Förderströme in Kessel- und Heizkreisen. Wenn die
Heizungsanlage ohne Pufferspeicher betrieben wird,
dann ist eine hydraulische Weiche zwischen Vorlauf
und Rücklauf erforderlich.
Pufferspeicher: Einsatz, Dimensionierung
Es ist in jedem Fall empfehlenswert, einen Puf-
ferspeicher zu verwenden, da der Kessel immer im
optimalen Lastbereich arbeiten kann. Dadurch erspart
man dem Heizkessel viele unnötige Startphasen und
kann dadurch auch den höheren Brennstoffverbrauch
bei den Startphasen deutlich verringern.
Ein weiterer Vorteil ist, dass immer ein gewisses Volu-
men für die Heizung zur Verfügung steht, und so eine
schnelle Wärmeversorgung realisiert werden kann.
Zudem erhöht der Pufferspeicher die Lebenserwartung
des Kessels und reduziert die Emissionen.
Bei Pelletskesseln wird ein Puffervolumen von 30 Liter
je kW Heizleistung empfohlen.
Montageanleitung ecotop-zero, ecotop-light

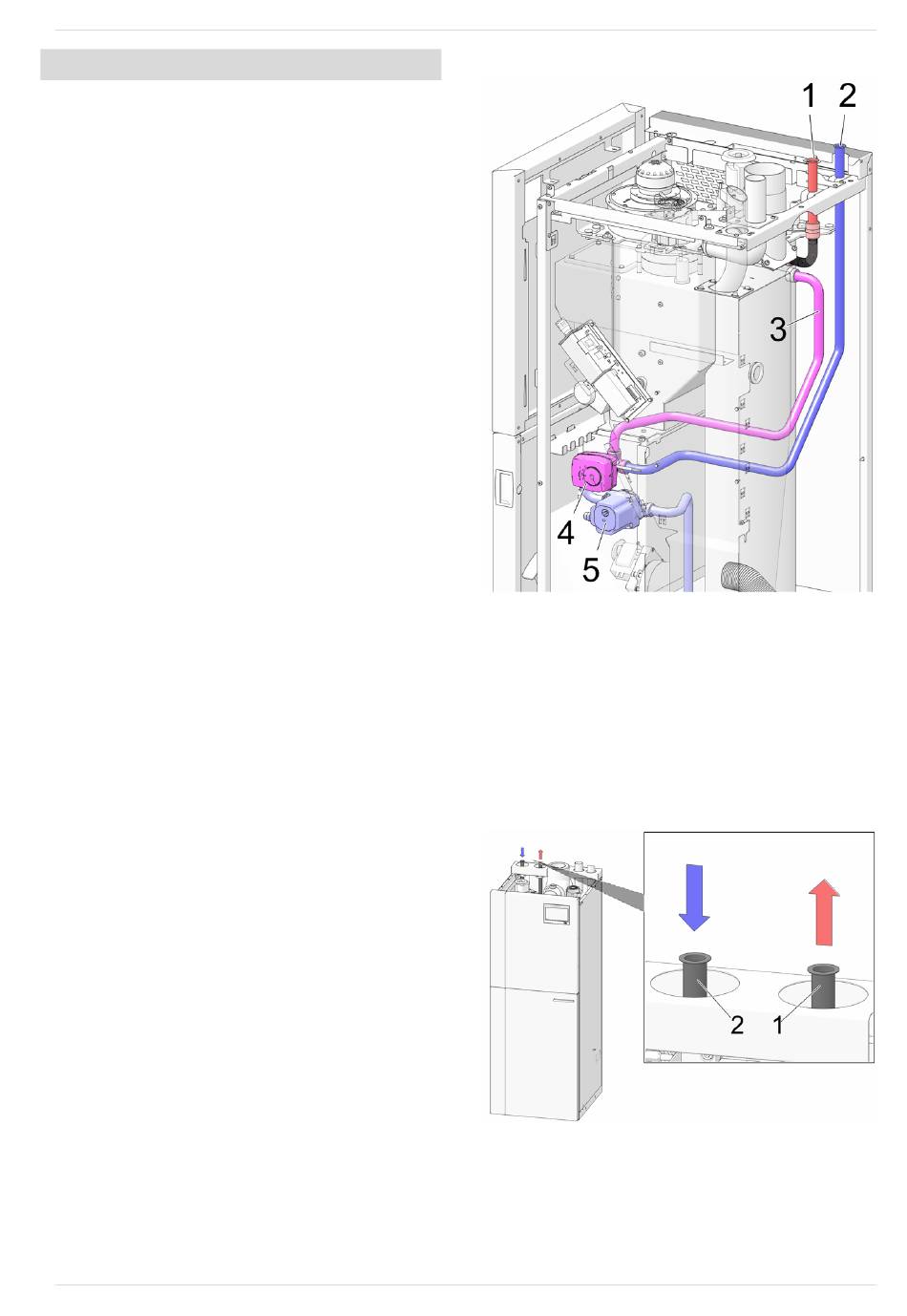

7.2 Leitungsführung im Kessel
Abb. 2-11
1 Kessel-Vorlauf
2 Kessel-Rücklauf
3 Bypass-Leitung
4 Motormischer für Rücklaufanhebung
5 Umwälzpumpe
7.3 Anschlüsse am Kessel
Kessel-Vorlauf, Kessel-Rücklauf
Abb. 2-12
1 Kessel-Vorlauf
2 Kessel-Rücklauf
7 Hydraulischer Anschluss
17
