X54 Externe Busleitung; Anschluss für RS-485 Elek-
tronikmodule
X55 Externe Busleitung; Anschluss für CAN-Bus
Elektronikmodule

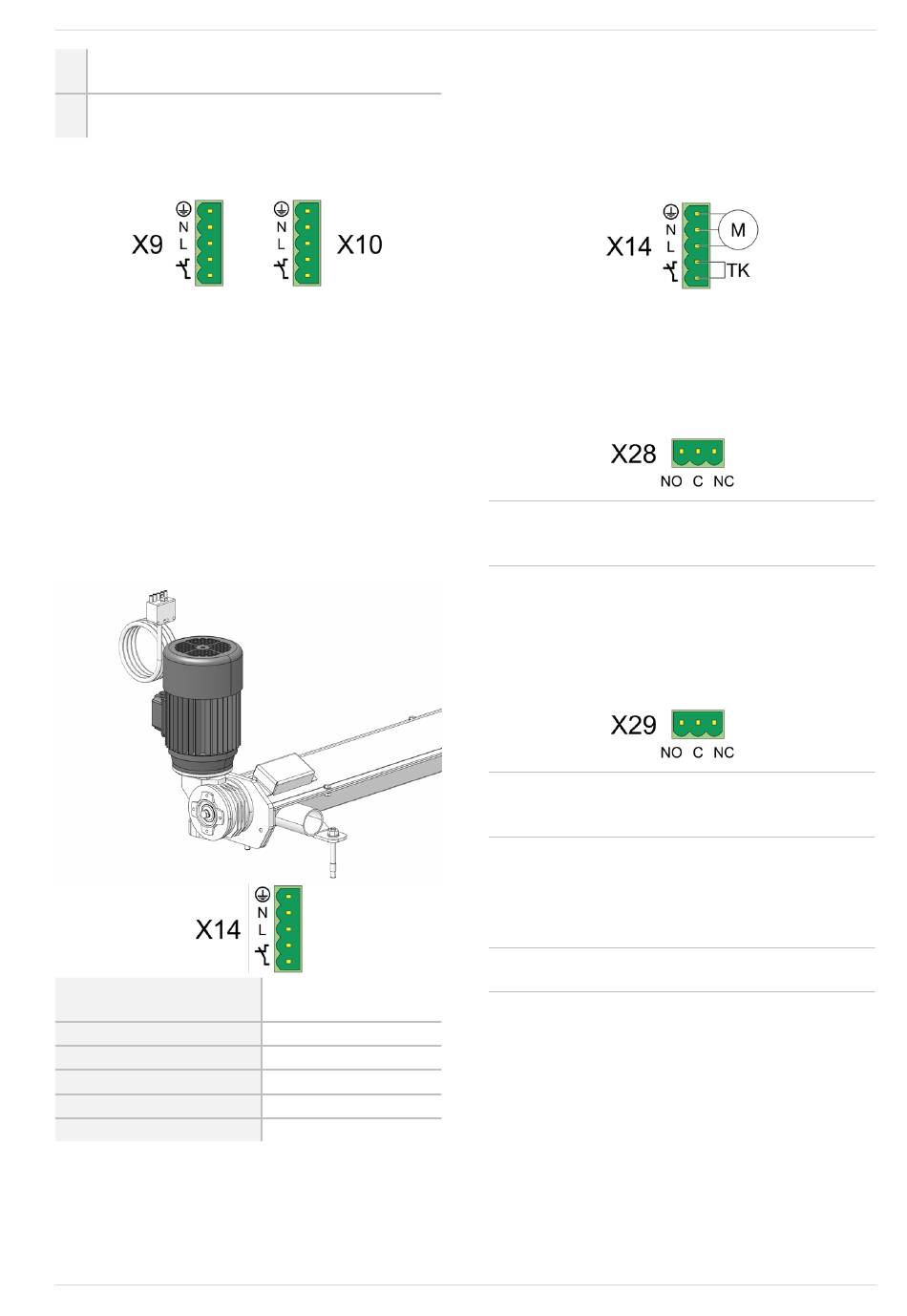

8.2.1 Heizkreispumpe anschließen(X9, X10)
► Heizkreispumpe 1 an Leistungsteil-Stecker X9
anschließen, Heizkreispumpe 2 an X10 anschlie-
ßen.
► Bei Bedarf (z.B. bei Fußbodenheizung) ein Begren-
zungsthermostat (Art. 61612) anschließen.
► Wird kein Begrenzungsthermostat verwendet, so
muss der Kontakt gebrückt werden.
8.2.2 Pellets-Fördersysteme (X14)
Saugsystem-Schneckenförderung
► Motor der Förderschnecke an Leistungsteil X14
anschließen, Kabel 5x1,5 mm
5-poliger Stecker Rau-
maustragungsmotor
PE
N
L3
L2
L1
Montageanleitung ecotop-zero, ecotop-light
2
verwenden.
Anschluss X14
am Leistungsteil
PE (1)
N (2)
L (3)
TK(4)
TK (5)
Fremdhersteller-System
Verwenden z.B. für Pelletsbox-Übergabeeinheit-
Schnecke und für den Pellet-Maulwurf (diese Systeme
haben einen Motor-Thermoschutz integriert).
► Die beiden Thermokontakt-Anschlüsse (TK) am
Kessel-Leistungsteil überbrücken.
2
► Kabel 3x1,5 mm verwenden

8.2.3 Fremdkesselanforderung (X28)

Potentialfreier Relaisausgang zum Schalten eines
Fremdkessels, z.B. ein Fremdkessel erhält eine Frei-
gabe von der SOLARFOCUS-Kesselregelung.
ACHTUNG - Der Anschluss ist potentialfrei
!
ausgeführt und darf mit max. 5 A belastet wer-
den.
8.2.4 Störung (X29)
Potentialfreier Relaisausgang, z.B. zum Schalten
einer Warneinrichtung (optisch/akustisch). Löst bei
einer Störungsmeldung am Kessel aus.
ACHTUNG - Der Anschluss ist potentialfrei
!
ausgeführt und darf mit max. 5 A belastet wer-
den.

8.2.5 Externe Anforderung (X51)

Eingang; der SOLARFOCUS-Heizkessel kann durch
eine externe Regelung gestartet werden.
ACHTUNG - Der Anschluss muss potentialfrei
!
ausgeführt werden.
8 Elektrischer Anschluss
21
