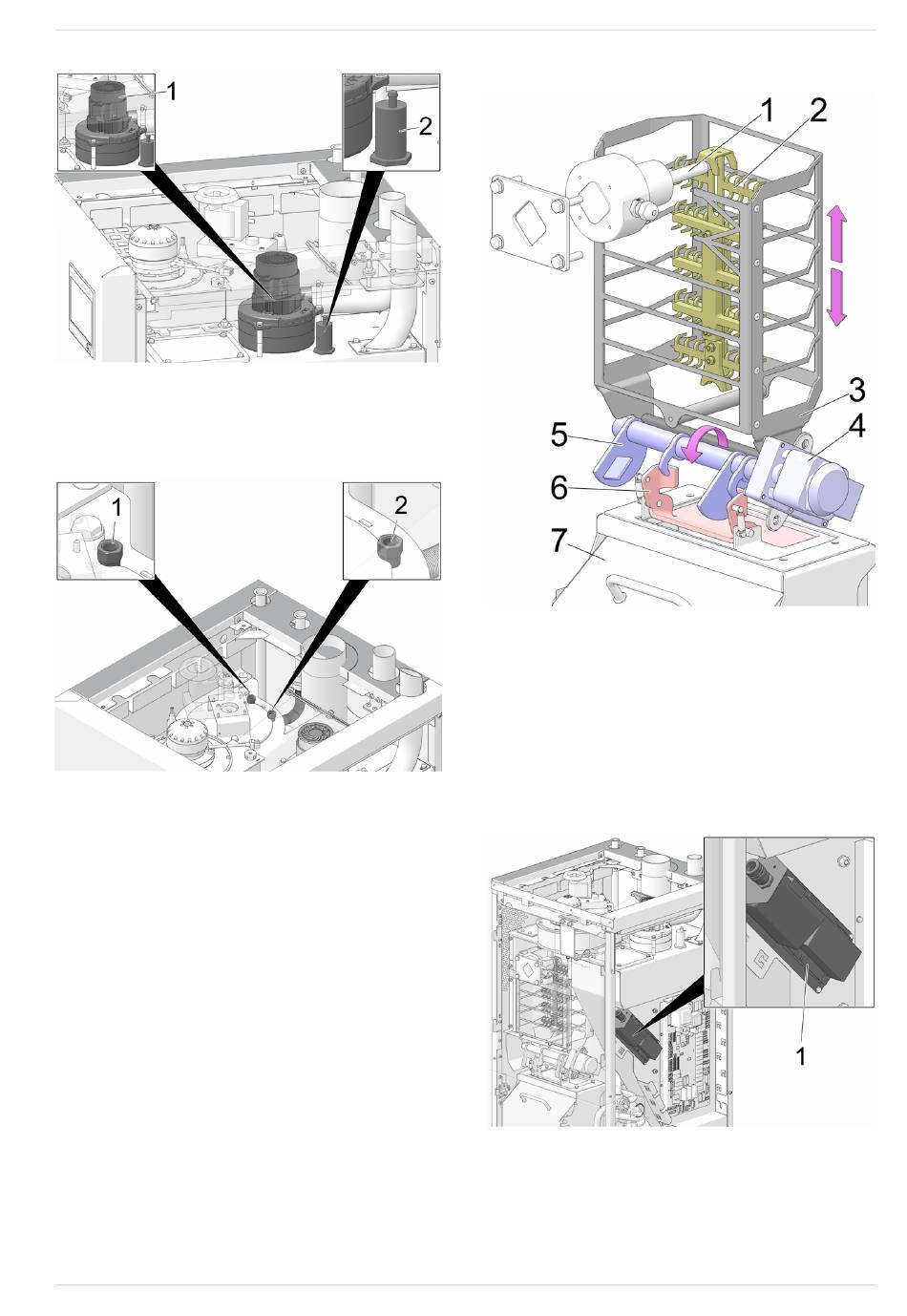

Kessel-Oberseite: Pellets-Saugen
Abb. 2-26
1 Saugturbine für Pellets
2 Füllstandsensor für Pellets-Vorratsbehälter
Kessel-Oberseite: Temperaturfühler
Abb. 2-27
1 Kessel-Vorlauffühler (Tauchhülse G1/4" L=70
mm)
2 Fühler für Sicherheitstemperaturbegrenzer-STB
(Tauchhülse G1/4" L=70 mm)
Montageanleitung ecotop-zero, ecotop-light
Abgas-Reinigung, Elektrostatischer Staubab-
scheider, Asche-Transport
Abb. 2-28
1 Aufhängung Sprühelektrode
2 Sprühelektrode
3 Reinigungsrechen
4 Motor Ascheaustragung
5 Hebemechanismus
6 Ascheklappe
7 Aschebox
Hochspannungsmodul
Abb. 2-29
1 Hochspannungsmodul (für elektrostatischen
Staubabscheider)
10 Anhang
27
