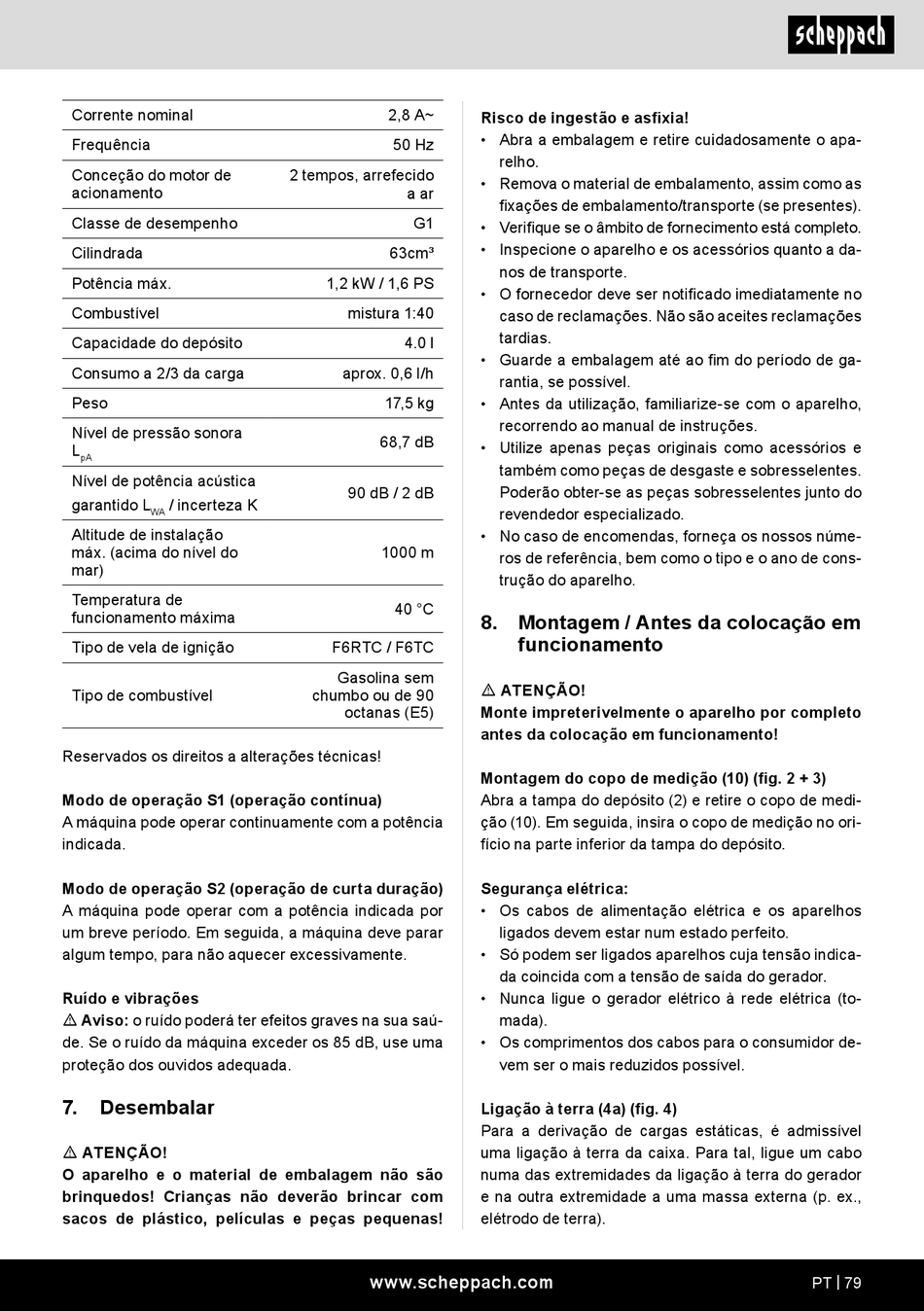

Scheppach SG1000 Original Bedienungsanleitung Seite 79

Corrente nominal
Frequência
Conceção do motor de
acionamento
Classe de desempenho
Cilindrada
Potência máx.
Combustível
Capacidade do depósito
Consumo a 2/3 da carga
Peso
Nível de pressão sonora
L
pA
Nível de potência acústica
garantido L / incerteza K
WA
Altitude de instalação
máx. (acima do nível do
mar)
Temperatura de
funcionamento máxima
Tipo de vela de ignição
Tipo de combustível
Reservados os direitos a alterações técnicas!
Modo de operação S1 (operação contínua)
A máquina pode operar continuamente com a potência
indicada.
Modo de operação S2 (operação de curta duração)
A máquina pode operar com a potência indicada por
um breve período. Em seguida, a máquina deve parar
algum tempo, para não aquecer excessivamente.
Ruído e vibrações
m Aviso: o ruído poderá ter efeitos graves na sua saú-
de. Se o ruído da máquina exceder os 85 dB, use uma
proteção dos ouvidos adequada.
7. Desembalar
m ATENÇÃO!
O aparelho e o material de embalagem não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
2,8 A~
50 Hz
2 tempos, arrefecido
a ar
G1
63cm³
1,2 kW / 1,6 PS
mistura 1:40
4.0 l
aprox. 0,6 l/h
17,5 kg
68,7 dB
90 dB / 2 dB
1000 m
40 °C
F6RTC / F6TC
Gasolina sem
chumbo ou de 90
octanas (E5)
www.scheppach.com
Risco de ingestão e asfixia!
• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalamento, assim como as
fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o aparelho e os acessórios quanto a da-
nos de transporte.
• O fornecedor deve ser notificado imediatamente no
caso de reclamações. Não são aceites reclamações
tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o aparelho,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Poderão obter-se as peças sobresselentes junto do
revendedor especializado.
• No caso de encomendas, forneça os nossos núme-
ros de referência, bem como o tipo e o ano de cons-
trução do aparelho.
8. Montagem / Antes da colocação em
funcionamento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Montagem do copo de medição (10) (fig. 2 + 3)
Abra a tampa do depósito (2) e retire o copo de medi-
ção (10). Em seguida, insira o copo de medição no ori-
fício na parte inferior da tampa do depósito.
Segurança elétrica:
• Os cabos de alimentação elétrica e os aparelhos
ligados devem estar num estado perfeito.
• Só podem ser ligados aparelhos cuja tensão indica-
da coincida com a tensão de saída do gerador.
• Nunca ligue o gerador elétrico à rede elétrica (to-
mada).
• Os comprimentos dos cabos para o consumidor de-
vem ser o mais reduzidos possível.
Ligação à terra (4a) (fig. 4)
Para a derivação de cargas estáticas, é admissível
uma ligação à terra da caixa. Para tal, ligue um cabo
numa das extremidades da ligação à terra do gerador
e na outra extremidade a uma massa externa (p. ex.,
elétrodo de terra).
PT | 79
