6. Bedienung / Einstellung von Gerät und Zubehör

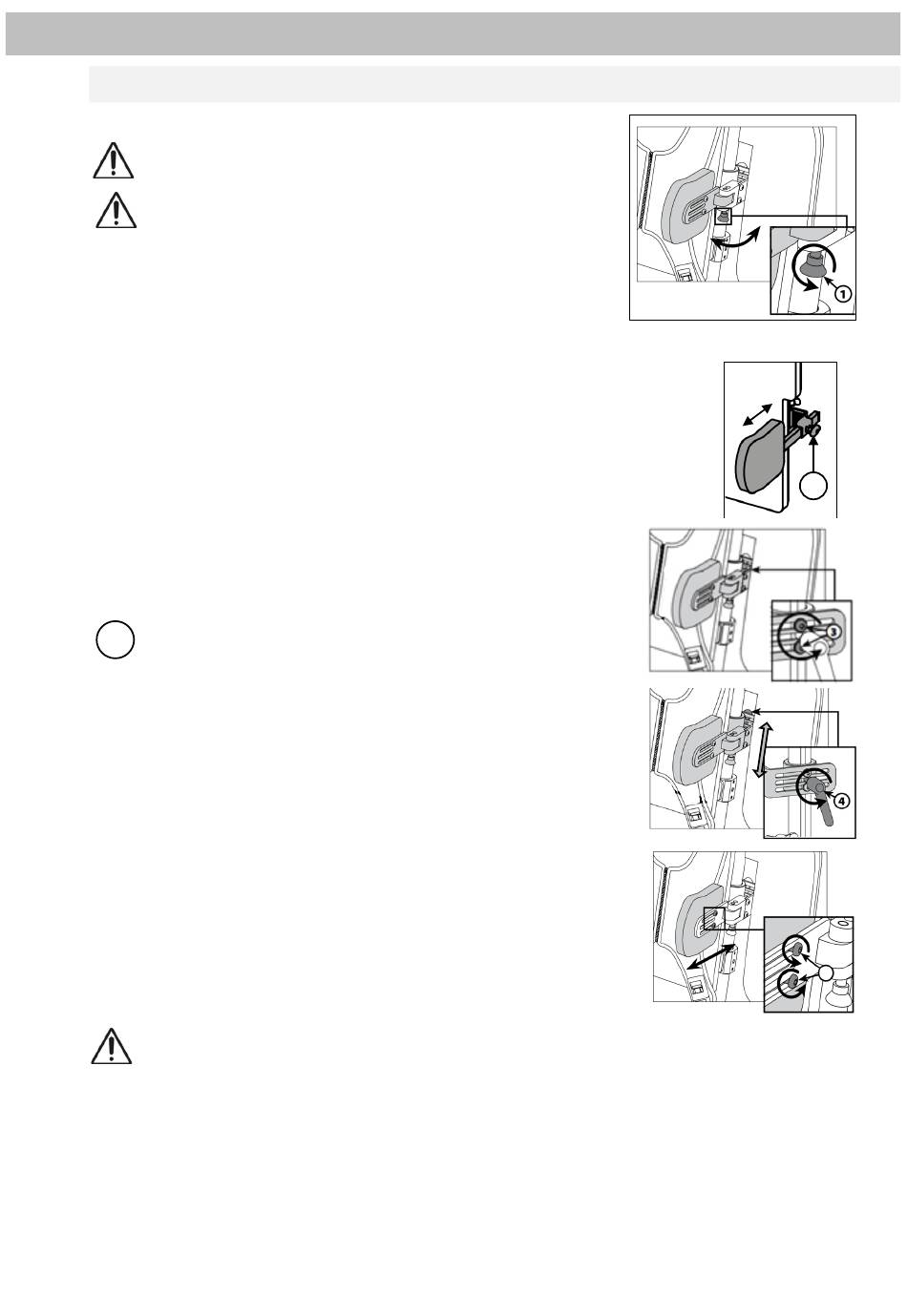

6.10 Seitenführungspelotten (optional)
Die Seitenführungspelotten führen die Position des Brustkorbs.
WARNUNG Es ist auf Klemm- und Quetschgefahr zu achten!
WARNUNG Alle Einstellung bei waagerechter Position des
Liegebretts durchführen!
Für Abschwenken (nur für die abschwenkbare Seitenführungspelotten)
• Arretierbolzen (1) nach unten ziehen und halten.
• Seitenführungspelotte nach außen abschwenken.
• Bei Bedarf Seitenführungspelotte wieder zurückschwenken, bis der
Arretierbolzen (1) automatisch einrastet.
Für Abnehmen/Anbringen und Tiefeneinstellung (nur für die abnehmbaren
Seitenführungspelotten):
• Flügelschraube (1) gegen den Uhrzeigersinn lösen.
• Seitenführungspelotte abnehmen/ anbringen oder stellen sie in gewünschter
Position.
•
Flügelschraube (1) im Uhrzeigersinn wieder fest anziehen.
Für Breitenverstellung (alle Varianten):
• Beide Schrauben (3) gegen den Uhrzeigersinn lösen.
• Seitenführungspelotte in der Breite einstellen.
• Beide Schrauben (3) im Uhrzeigersinn wieder fest anziehen.
i
Vor Breitenverstellung wird Einstellungen von Armauflagen
auch benötigt.
Für Höhenverstellung (alle Varianten):
• Klemmhebeln (4) gegen den Uhrzeigersinn lösen.
• Seitenführungspelotte abnehmen/ anbringen.
• Klemmhebeln (4) im Uhrzeigersinn wieder fest anziehen.
Für Tiefenverstellung (nur für die abschwenkbare Seitenführungspelotten)
• Beide Schrauben (5) gegen den Uhrzeigersinn lösen.
• Seitenführungspelotte in der Breite einstellen.
• Beide Schrauben (5) im Uhrzeigersinn wieder fest anziehen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Klemmelemente wieder fest!
1023919 Rev 1.0
1
5
34
