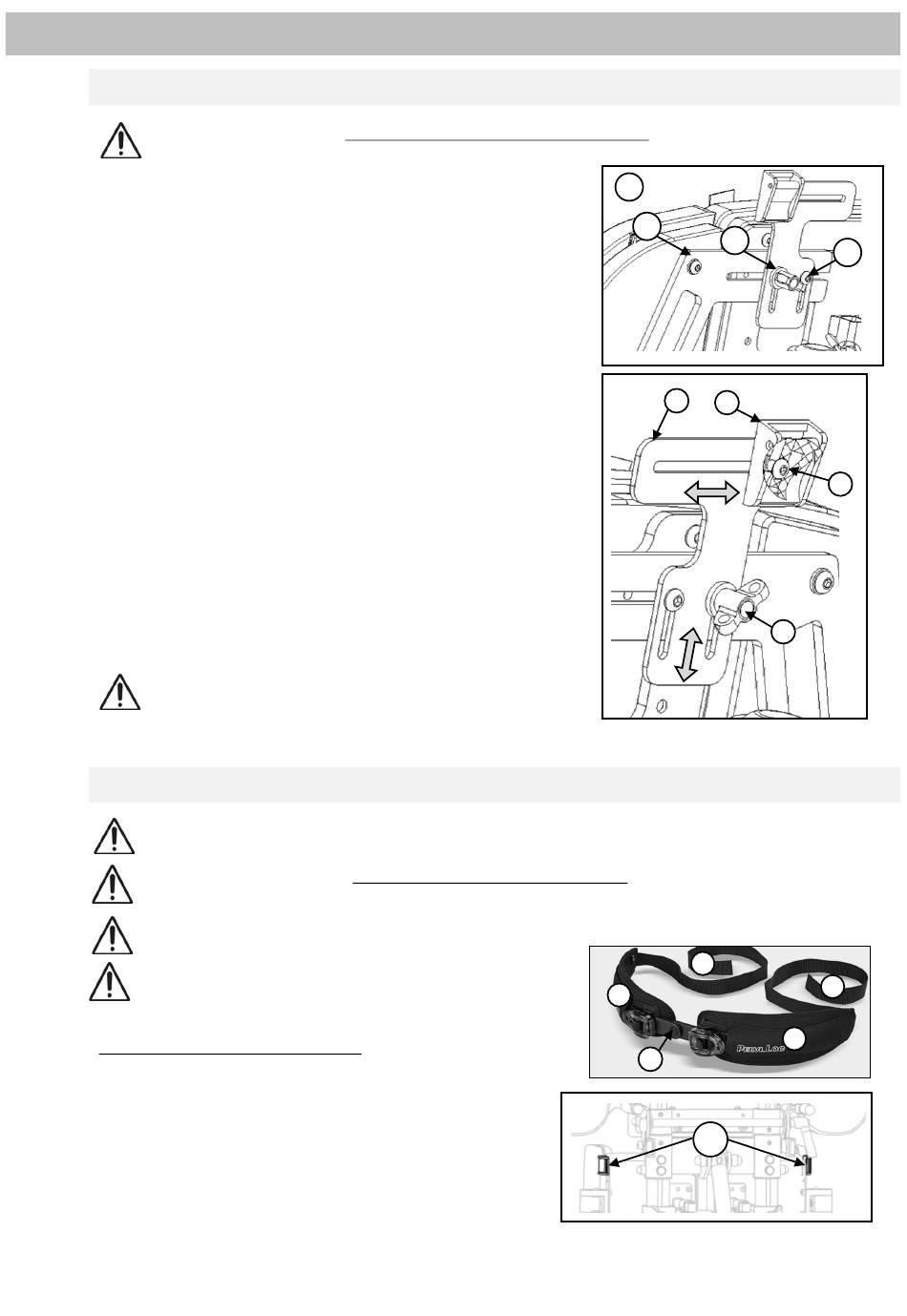

6. Bedienung / Einstellung von Gerät und Zubehör
6.16 Schultergurtführungen
GEFAHR! Alle Einstellung nur ohne den Patienten oder in waagerechter Position des Liegebretts
durchführen! In Schräglage muss der Patient immer sicher positioniert und fixiert werden!
Für das Anbringen der Schultergurtführungen (Bild A):
• Drehen Sie die Linsenkopfschrauben (1) und die Flügelschrauben (2)
gegen den Uhrzeigersinn auf.
• Positionieren Sie die Langlöcher der Begurtungslasche auf dem
Armauflagenhalter (3)
• Drehen die Linsenkopfschrauben (1) und die Flügelschrauben (2) im
Uhrzeigersinn fest.
Wiederholen Sie alle Schritte in umgekehrter Reihenfolge, um die
Führung abzunehmen.
Einstellung der Begurtungslasche in der Höhe (Bild B):
• Lösen Sie die Flügelschraube (4) und gegen den Uhrzeigersinn
(ca.1-2 Umdrehungen).
• Positionieren Sie die Begurtungslasche (2) auf die gewünschte
Höhe.
• Drehen die Flügelschraube (4) im Uhrzeigersinn fest.
Einstellung der Begurtungslasche in der Breite (Bild B):
• Öffnen Sie die Klappschnalle (1) nach oben auf und lösen die
Linsenkopfschraube (3) oder Mutter von anderer Seite gegen den
Uhrzeigersinn (ca.1-2 Umdrehungen).
• Jetzt positionieren Sie die Klappschnalle (1) in die gewünschte
Position.
• Drehen Sie die Linsenkopfschraube (3) im Uhrzeigersinn fest und
schließen die Klappschnalle (1).
GEFAHR! Die Flügelschrauben und die
Linsenkopfschrauben müssen vor Benutzung fest
angezogen sein. Es besteht ansonsten erhöhte
Verletzungsgefahr!
6.17 Pelvi.Loc (optional)
GEFAHR! Alle Begurtungen müssen anforderungsgerecht angelegt und sicher befestigt sein!
GEFAHR! Alle Einstellungen nur ohne Patienten oder in waagerechter Position des Liegebretts durchführen!
In Schräglage muss der Patient sicher fixiert werden!
GEFAHR! Nach dem Reinigen die korrekte Funktion des PELVI.LOC sicherstellen!
WARNUNG Achten Sie darauf, dass sich keine
Gegenstände unter dem Polster befinden! So vermeiden
Sie schmerzhafte Druckstellen.
Montage / Voreinstellung der Gurtlänge
Montage des Pelvi.Loc Um den Pelvi.Loc zu befestigen ist es
erforderlich, dass Sie das jeweilige Gurtband (1) in die
Klappschnallen (4) am Beckenpelotten oder Beckenplatte
einführen und dann entsprechend fixieren. Die Einstellung des
Gurtes erfolgt einmal durch das Verstellen der Gurtbänder (1) über
die Klappschnallen (4). Die Feineinstellung können Sie über den
Rasterverschluss realisieren.
1023919 Rev 1.0
A
3
2
2
1
4
1
2
3
4
1
3
1
2
38
