6. Bedienung / Einstellung von Gerät und Zubehör
6.9 Kniepelotten
Die Kniepelotten kontrollieren die Position der Knie. Höhe, Winkel, Breite und Neigung sind individuell anpassbar.
GEFAHR! Alle Einstellungen nur ohne den Patienten oder in
waagerechte Position des Liegebretts durchführen!
In Schräglage muss der Patient sicher fixiert sein!
GEFAHR! Geräteverwendung ohne fest eingestellte
Kniepelotten ist nicht zulässig!
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
VORSICHT! Die maximale Verstellung ist erreicht, wenn die
Enden der Verstellrohre bündig mit den Führungen abschließen!
i
Die Einstellungen gelten sowohl für die Standard und als auch
anatomischen Kniepelotten.

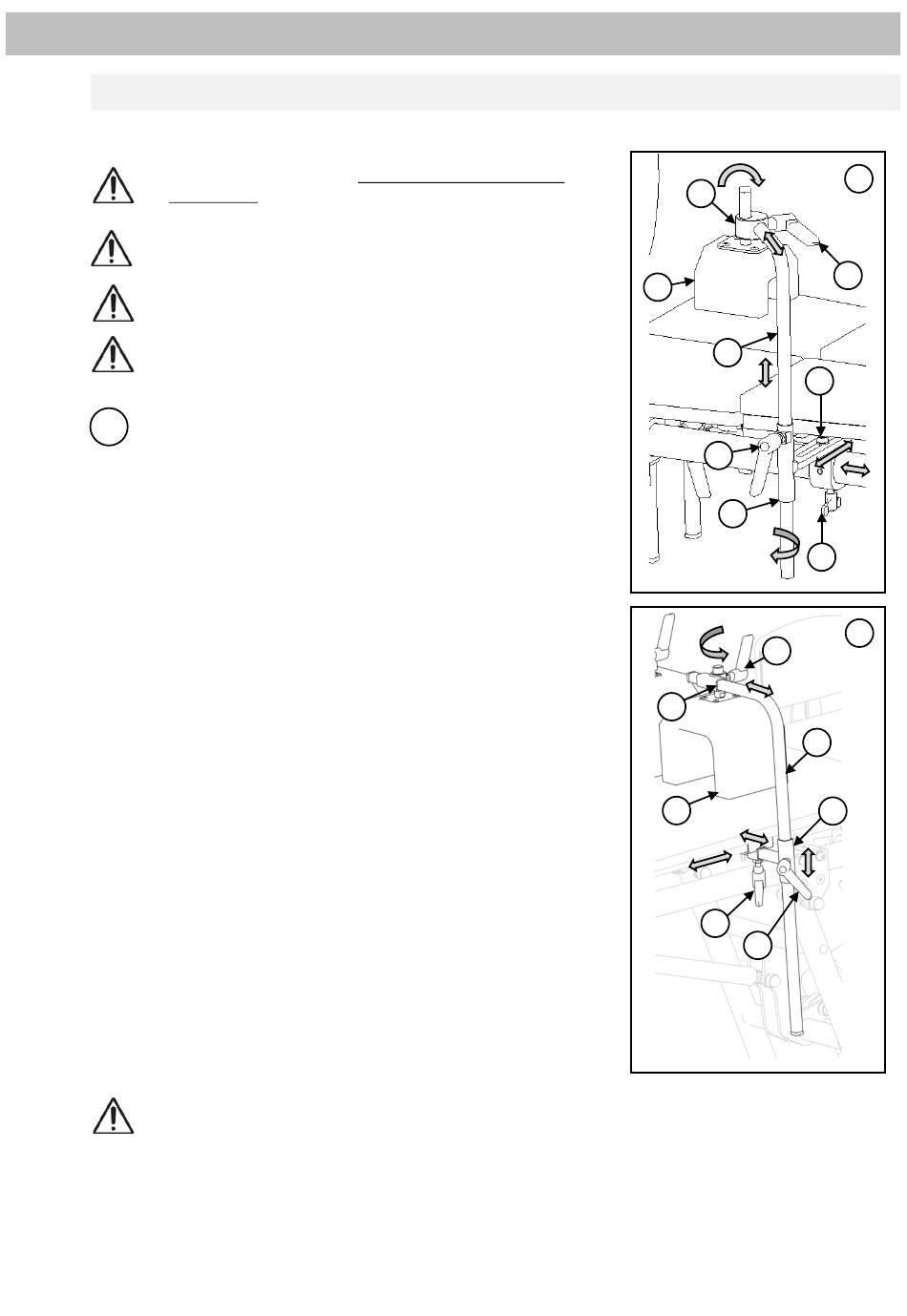

Folgen Sie den nachstehenden Schritten, um die Position des
Kniepelottenhalters (7) anzupassen.
Für Höheverstellung:
Flügelschraube (8) oder Klemmhebel (9)* gegen den Uhrzeigersinn lösen.
Stellen Sie gewünschte Höhe vom Kniepelottenhalter (7).
Flügelschraube (8) oder Klemmhebel (9)* im Uhrzeigersinn wieder fest
anziehen.
Für Breiteverstellung :
Die Schraube (5) oder Klemmhebel (9)* gegen den Uhrzeigersinn lösen.
Stellen Sie gewünschte Breite vom Kniepelottenhalter (7).
Die Schrauben (5) oder Klemmhebel (9)* im Uhrzeigersinn wieder fest
anziehen.
Folgen Sie die nachstehenden Schritte, um die Position des Kniepelotten (1)
anzupassen.
Für Höheverstellung:
Klemmhebel (6) gegen den Uhrzeigersinn lösen.
Stellen Sie gewünschte Position von Kniepelotten (1) durch Rohr (4).
Klemmhebel (6) im Uhrzeigersinn wieder fest anziehen.
Für Winkel-/ Breiteverstellung:
Klemmhebel (3) gegen den Uhrzeigersinn lösen.
Stellen Sie gewünschte Position vom Kniepelottenhalter (2) und Kniepelotte
(1) an das Knie anpassen.
Klemmhebel (3) im Uhrzeigersinn wieder fest anziehen.
´
(*) – Sehen Sie das Bild (B), Für Konfigurationen mit durchgehenden
Beinauflagen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Klemmelemente wieder fest!
1023919 Rev 1.0
2
1
4
5
6
7
8
3
2
4
1
9
6
33
A
3
B
7
