4. Einstellen des Gerätes
4.10 Beckenpelotten
Die Beckenpelotten führen die Position des Beckenbereichs.
Sie können im Winkel, Tiefe, Breite und Höhe verstellt werden.
Die Tiefen-/Winkel- und Höhenverstellung siehe Beckenplatte
(siehe Kapitel "4.9 Beckenplatte").
Es ist auf Klemm- und Quetschgefahr zu achten!
Breitenverstellung
Klemmhebel
gegen den Uhrzeigersinn lösen.
1
Beckenplatte in der Breite einstellen.
Flügelschraube
im Uhrzeigersinn wieder fest anziehen.
1
Vorgang wiederholen um die zweite Beckenpelotte einzustellen.
4.11 Rückenauflage
Die Rückenauflage lässt sich an die Oberkörpergröße des Benutzers in
der Höhe anpassen.
Es ist auf Klemm- und Quetschgefahr zu achten!
Breitenverstellung
Madenschrauben
1
Rückenauflage auf gewünschte Höhe anpassen.
Madenschraube
im Uhrzeigersinn wieder fest anziehen.
1

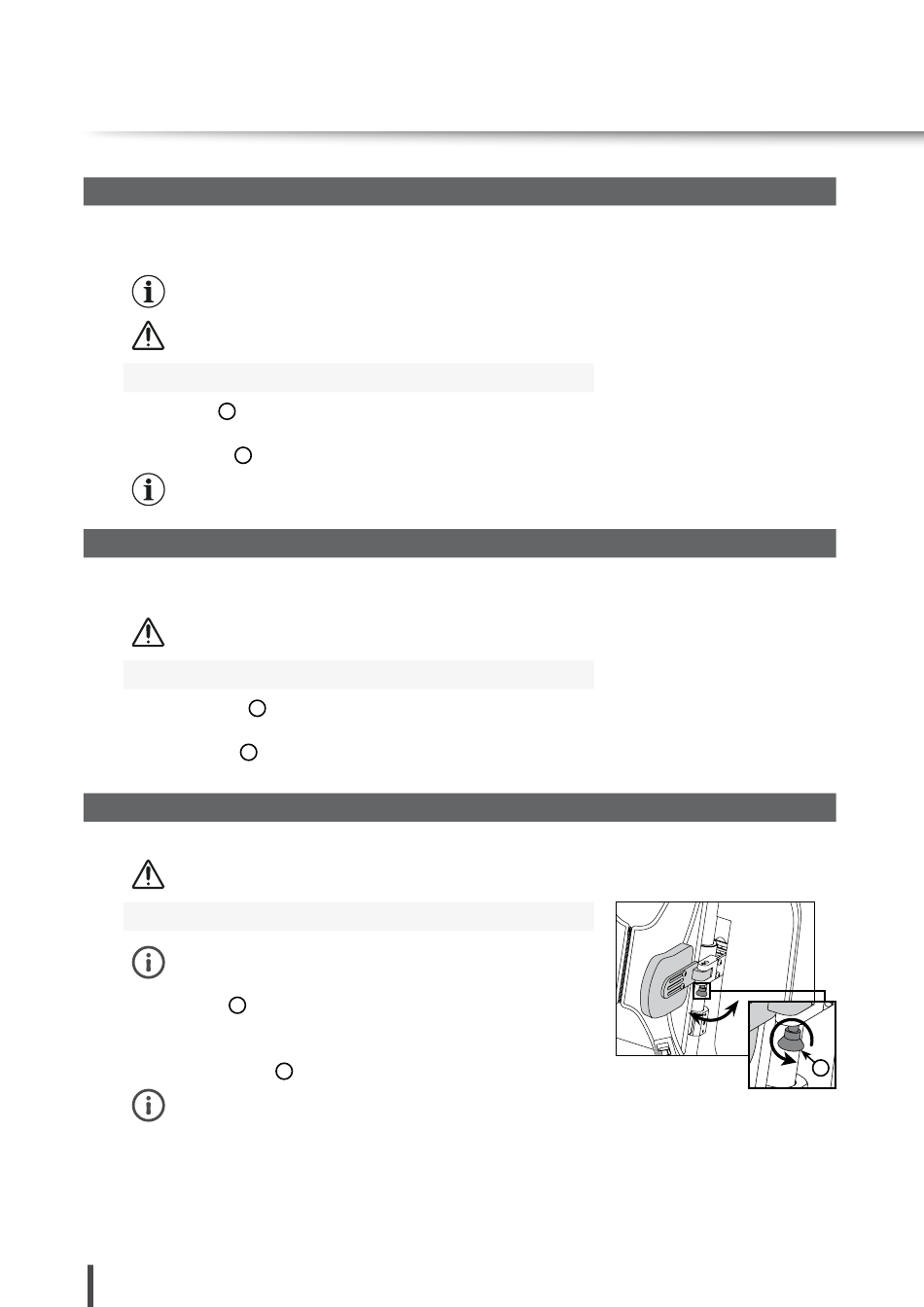

4.12 Seitenführungspelotten (optional)
Die Seitenführungspelotten führen die Position des Brustkorbs.
Es ist auf Klemm- und Quetschgefahr zu achten!
Abschwenken
Diese Einstellung gilt nur für die abschwenkbaren Seitenfüh-
rungspelotten.
Arretierbolzen
nach unten ziehen und halten.
1
Seitenführungspelotte nach außen abschwenken.
Bei Bedarf Seitenführungspelotte wieder zurückschwenken,
bis der Arretierbolzen
Vorgang wiederholen um die zweite Pelotte anzupassen.
24
gegen den Uhrzeigersinn lösen.
automatisch einrastet.
1
1
