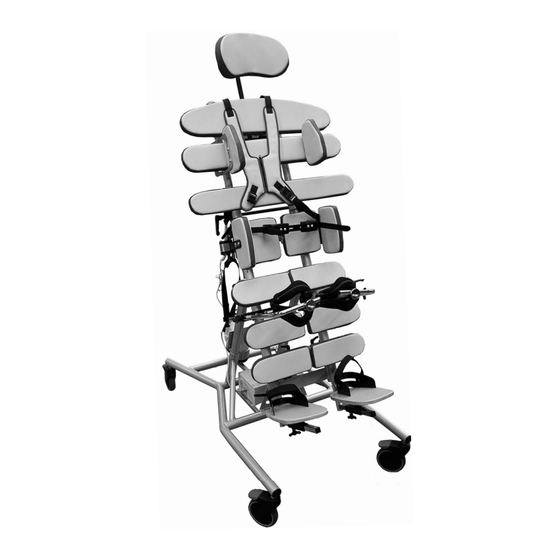

Rehatec Da Vinci Bedienungsanleitung
Biometrisches stehsystem
Vorschau ausblenden
Andere Handbücher für Da Vinci:
- Gebrauchsanweisung (44 Seiten) ,
- Pflege und wartung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rehatec Da Vinci
Inhaltszusammenfassung für Rehatec Da Vinci

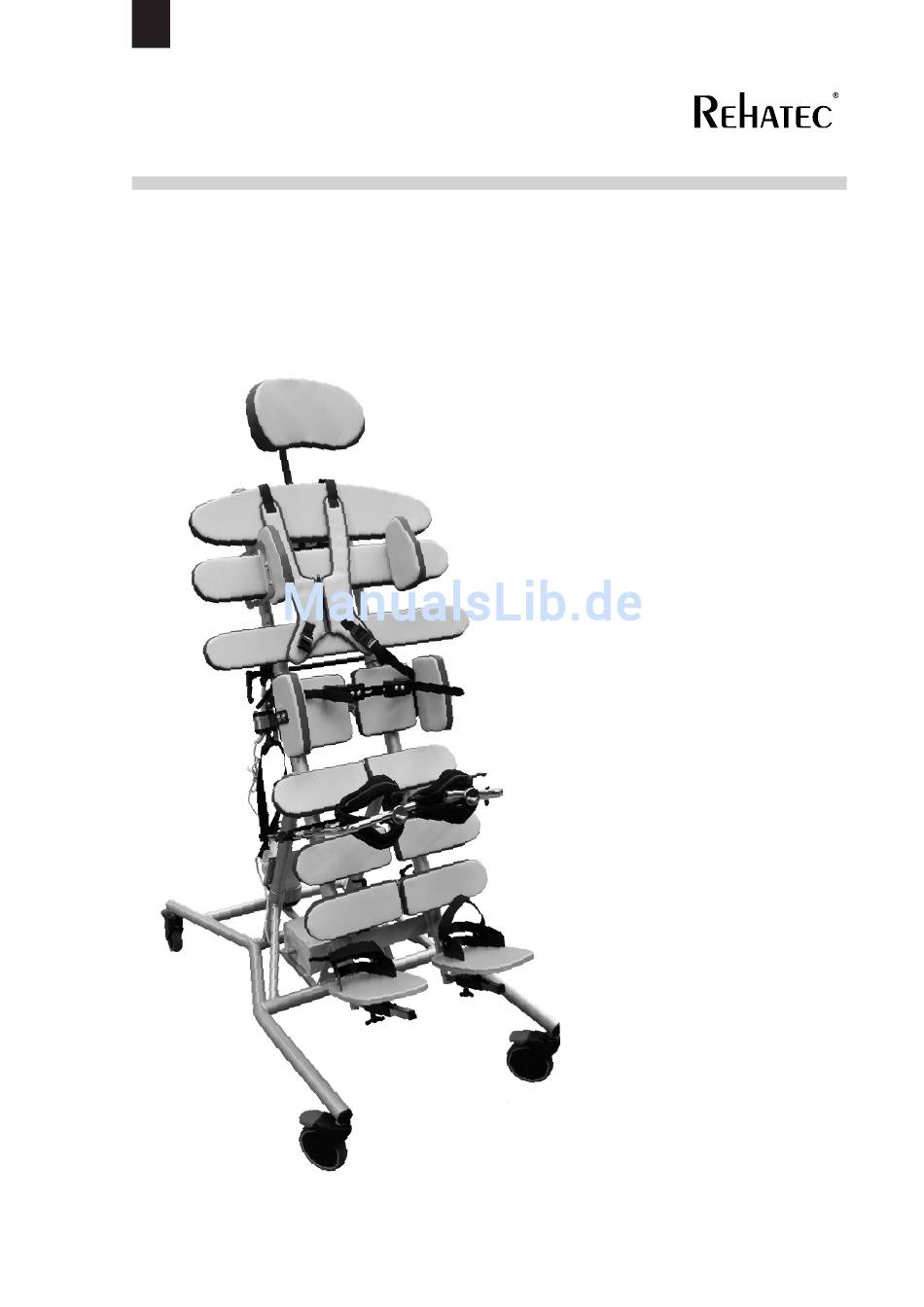

- Seite 1 Dieter Frank GmbH Bedienungsanleitung Biometrisches Stehsystem „Da Vinci”...
-
Seite 2: Identifizierung
Identifizierung Rehatec® Dieter Frank GmbH In den Kreuzwiesen 35 D-69250 Schönau © 2013 Rehatec® Dieter Frank GmbH Alle Rechte vorbehalten 04.2014/05 Technische Änderungen und Druckfehler vorbehalten. - Seite 3 Sie haben sich für ein Biometrisches Stehsystem von Rehatec® Dieter Frank GmbH entschieden. Wir bedanken uns für Ihr Vertrauen. Die vorliegende Anleitung soll Ihnen helfen, sich mit Ihrem Biometrischen Stehsystem „Da Vinci“ ver- traut zu machen und zeigt Ihnen, wie man es einfach und schnell handhaben kann.
-
Seite 4: Inhaltsverzeichnis
4. Vorbereitung des Gerätes 4.1. Schrägverstellung des Biometrischen Stehsystems „Da Vinci” ...... - Seite 5 Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 5.11. Inbetriebnahme des Antriebs ohne Akku ............
-
Seite 6: Gesetzliche Bestimmungen
• Typ 169 - für Erwachsene mit einer maximalen Benutzerlast von 90 kg Um dem Anwender von Geräten der Rehatec® Dieter Frank GmbH einen sicheren und erfolgreichen Betrieb gewährleisten zu können, sind alle Hinweise, Vorsichtsmaßnahmen und Informationen dieser Gebrauchsanweisung zu beachten. -
Seite 7: Konformitätserklärung
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 1.3. Konformitätserklärung EG-Konformitätserklärung Entsprechend Anhang VII der Richtlinie 93/42 EWG des Rates über Medizinprodukte Rehatec ® Dieter Frank GmbH In den Kreuzwiesen 35 D-69250 Schönau + 49 (0) 6228 91 36 0 + 49 (0) 6228 91 36 99 erklären hiermit, dass das nachfolgend genannte Produkt... -
Seite 8: Sicherheit
Kombinationen des Stehsystems mit Fremdprodukten jeglicher Art, können ge- fährlich sein. Für Schäden und Komplikationen aufgrund solcher Kombinationen übernimmt Rehatec® Dieter Frank GmbH keine Haftung. Den Patienten nie unbeaufsichtigt lassen! Das Stehsystem darf nur von einer Person genutzt werden. - Seite 9 Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Reparatur- und Einstellarbeiten erfordern eine spezielle technische Ausbildung und dürfen daher nur von Rehatec® Dieter Frank GmbH und autorisierten Fach- händlern durchgeführt werden. Wenden Sie bei Einstellungen niemals Gewalt an, da sonst durch unsachgemäße Handhabung Defekte und Beschädigungen am Gerät auftreten können.
-
Seite 10: Produkt- Und Lieferübersicht
3. PRODuKT- unD LIEFERüBERSICHT 3.1. Lieferumfang Das Biometrische Stehsystem „Da Vinci” wird in der Regel vollständig aufgebaut und auf den Pati- enten voreingestellt, von einem autorisierten Sanitätsfachhändler geliefert. „Da Vinci” ist in unter- schiedlichen Größen erhältlich. Nähere Informationen über Größe und zullässiges Gewicht finden Sie in der Tabelle im Kapitel „Technische Daten“. -
Seite 11: Zubehör
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 3.2. zubehör Als Zubehör werden Teile oder Komponenten bezeichnet, die nicht in der Standardausführung Ihres Stehsystems enthalten sind. Es wird empfohlen, gewünschtes Zubehör bei der Erstbestel- lung mit zu bestellen. Sie können alle Zubehörkomponenten aber auch nachträglich erwerben und montieren. -
Seite 12: Vorbereitung Des Gerätes
(Siehe Kapitel „Inbetriebnahme des Antriebs”) 4.1. Schrägverstellung des Biometrischen Stehsystems „Da Vinci” Die Schrägverstellung des Biometrischen Stehsystem „Da Vinci” ermöglicht dem Patienten, sich langsam an die aufrechte bzw. stehende Position zu gewöhnen und erlaubt eine schrittweise Anpassung des Kreislaufs an vertikale (aufrechte) Positionen. Die Verstellung erfolgt über einen Handschalter. -
Seite 13: Bedienung Handschalter
4.3. Bedienung Handschalter Halten Sie den Handschalter von magnetischen Gegenständen und starken mag- netischen Feldern fern. Bevor Sie das Stehsystem „Da Vinci” verstellen können, muss es an das Stromnetz angeschlos- sen sein. (Siehe Kapitel „Inbetriebnahme des Antriebs”) Mit Hilfe des Handschalters lässt sich „Da Vinci“ stufenlos verstellen. -
Seite 14: Transportrollen
Rückseite der Thoraxpelotte um eine Umdrehung lösen. Die gesamte Pelotte bis zum Anschlag nach außen schieben Die Thoraxpelotte bis zum Anschlag nach außen schwenken Wiederholen Sie den Vorgang, um die zweite Thoraxpelotte zu öffnen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 15: Beckenpelotten Öffnen
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 4.7. Beckenpelotten öffnen Arretierbolzen der Beckenpelotte nach unten ziehen. Beckenpelotte bis zum Anschlag nach außen klappen. Wiederholen Sie den Vorgang, um die zweite Beckenpelotte zu öffnen. 4.8. Kniepelotten nach außen schwenken Klemmhebel an der Halterung der Kniepelotte lösen. -
Seite 16: Einstellen Des Gerätes An Den Patienten
Die maximale Verstellung ist erreicht, wenn das Rohrende bündig mit der Führung abschließt. Höhenverstellung Flügelschraube lösen. Kopfstütze in gewünschte Höhe schieben. Flügelschraube fest drehen. Tiefenverstellung Flügelschraube lösen. Kopfstütze in gewünschte Position bringen. Flügelschraube fest drehen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 17: Auflageneigung Anpassen
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Auflageneigung anpassen Mit dem Gabelschlüssel (Größe 13) Schraube am Gelenk der Kopfauflage lösen. Kopfauflage in die gewünschte Position bringen. Schraube am Gelenk der Kopfauflage wieder fest drehen. 5.2. Seitliche Thoraxpelotten (optional) Die optional erhältlichen Thoraxpelotten (Seitenführungspelotten) führen die Position des Brust- korbs. -
Seite 18: Beckenpelotten
Die maximale Verstellung ist erreicht, wenn das Rohrende bündig mit der Führung abschließt. Kniepelottenhalter Klemmhebel an der Halterung der Kniepelotte lösen. Kniepelottenhalter im Führungsrohr über das Knie des Patienten drehen. Klemmhebel wieder fest drehen. Wiederholen Sie den Vorgang, um den zweiten Kniepelottenhalter einzustellen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 19: Knie-Dreifachverstellung
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Knie-Dreifachverstellung Klemmhebel an der Knie-Dreifachverstellung lösen. Knie-Dreifachverstellung und bewegliche Kniepelotte an das Knie des Patienten anpassen. Klemmhebel an der Knie-Dreifachverstellung fest drehen. Wiederholen Sie den Vorgang, um die zweite Kniepelotte einzustellen. 5.5. Biometrische Rückenauflage Die biometrische Rückenauflage besteht aus mehreren Einzelauflagen, die über Höhen- und Tie-... -
Seite 20: Gesamtverstellung
Es ist auf Klemm- und Quetschgefahr zu achten. Höhe einstellen Flügelschraube lösen. Die Einzelauflage am Führungsrohr in die passende Position zum Becken schieben. Flügelschraube wieder fest drehen. Wiederholen Sie den Vorgang, um die zweite Beckeneinzelauflage einzustellen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 21: Neigung Und Tiefe Einstellen
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Neigung und Tiefe einstellen Die Einzelauflage für die Tiefeneinstellung nur so weit herausziehen, dass das Ende der Halterung immer aus der Aufnahme herausragt bzw. mindestens bündig mit dieser abschließt. Klemmhebel lösen. Neigung und Tiefe der Einzelauflage an die Lage des Becken anpassen. -
Seite 22: Geteilte Fußplatten
Die maximale Auszugslänge ist durch eine markierung gekennzeichnet. Fußplatte max. bis zur markierung herausziehen. Klemmhebel lösen. Höhe der Fußplatte an den Fuß des Patienten anpassen. Klemmhebel wieder fest drehen. Wiederholen Sie den Vorgang, um die zweite Fußplatte einzustellen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 23: Spitzfußkorrektur (Optional)
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Längsrichtung der Fußplatten einstellen Die maximale Verstellung ist erreicht, wenn das Ende des Verstellrohres bündig mit der Führung abschließt. Die Schraubverbindungen der Fußplatten sind im Auslieferungszustand handfest angezogen! Erst nach dem Anpassen der Fußplatten an den Fuß des Patienten werden die Schrauben fest angezogen. -
Seite 24: Therapietisch (Optional)
Ziehen bzw. Schieben in die gewünschte Lage bringen. Flügelschrauben beidseitig fest drehen. Höhe einstellen Gewindestift mit einem Inbusschlüssel (Größe 6) beidseitig lösen. Tischaufnahme in gewünschte Höhe schieben. Gewindestift mit einem Inbusschlüssel (Größe 6) beidseitig fest drehen. Gr. 6 Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 25: Tischneigung Einstellen
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Tischneigung einstellen Um den Therapietisch in der Neigung anzupassen, kann der Tisch sowie die Tischplatte selbst ge- kippt werden. Klemmhebel beidseitig lösen. Tisch in die gewünschte Lage bringen. Klemmhebel beidseitig fest drehen. Neigung der Tischplatte Die zwei Klemmhebel auf der Unterseite des Tisches lösen. -
Seite 26: Begurtungssysteme
Komfort einzuschränken. Leibchen Das Leibchen lässt sich vielseitig einstellen. Die folgenden Schritte beschreiben die einfachste Art es zu lösen, sowie den Patienten bequem und sicher auf dem Stehsystem „Da Vinci“ zu fi xieren. Öff nen und Schließen Reißverschluss komplett öff nen bzw. schließen. -
Seite 27: Einstellung
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH Beckengurt Pelvi.Loc (optional) Der Beckengurt ist zum Fixieren des Beckens. Öff nen und Schließen Zum Öff nen, den Verschluss in Pfeilrichtung drücken und Gurtband herausziehen. Zum Verschließen, den Gurt einfädeln. Einstellung Stellen Sie den Gurt durch Ziehen beider Verschlussseiten auf die Größe des Patienten ein. -
Seite 28: Inbetriebnahme Des Antriebs Ohne Akku
Sie den Stecker wieder in die Steckdose. Das Gerät sollte dann wieder Be- triebsbereit sein. Verbinden Sie das Gerät mit dem Stromnetz, indem Sie den Netzstecker in eine Netzsteckdose (220 V) stecken. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 29: Zubehör Akkubetrieb (Optional)
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 5.12. zubehör Akkubetrieb (optional) Die montage und Demontage der Teile und Leitungen darf nur im spannungsfreien zustand erfolgen. Montage / Anschluss Akku Verschrauben Sie die Halteplatte mit dem Trägerblech Den Akku durch einrasten in die Haltevorrichtung montieren. -
Seite 30: Inbetriebnahme Des Antriebs Mit Akku
Akku - Notstromversorgung Der Akku dient nur als Not-Spannungsversorgung. Die Netzverbindung sollte möglichst im- mer hergestellt sein. Verbinden Sie das Gerät mit dem Stromnetz, indem Sie den Netzstecker in eine Netzsteckdose (220 V) stecken. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 31: Akkunutzung Und -Betrieb
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 5.14. Akkunutzung und -betrieb Solange die Steuerung mit der netzspannung versorgt wird, sorgt die automati- sche Ladeschaltung für eine permanente Betriebsbereitschaft. nach einer netzun- abhängigen nutzung des Gerätes sollte der Akku durch Wiederherstellung der netzverbindung umgehend wieder geladen werden. -
Seite 32: Technische Daten
Bedienungsanleitung 6. TECHnISCHE DATEn „Da Vinci” Typ 168 – für Kinder und Jugendliche • Maximales Benutzergewicht: 70 kg • Für Körpergröße: 120 cm – 155 cm Gerätekennwerte • Abmessungen Grundgestell: Breite: 73 cm Länge: 1,15 m Höhe (Liegeposition): 85 cm mit 75‘ Rollen • Schrägverstellung: elektrisch... -
Seite 33: Antrieb
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 6.2. Antrieb Typ/modell DEWERT mEGAmAT mCz (mEGAmAT 2 6000) Motorspannung 24 V DC < 425 mm Schutzart IP66 max. Stromaufnahme (primär) max. 5 A DC Dauerschalldruckpegel 65 dB(A) max. Belastung (Druck / Zug) max. -
Seite 34: Akku
Rehatec® Auf dem Typenschild sind die genaue Typenbezeichnung und die Auf dem Typenschild sind die genaue Typenbezeichnung und die Dieter Frank GmbH Seriennummer Ihres Gerätes aufgedruckt. Da Vinci 168/169 Serien-Nr.: 2. Hersteller Rehatec® Dieter Frank GmbH Auf dem Herstelleretikett sind Name und Anschrift des Herstellers In den Kreuzwiesen 35 aufgedruckt. -
Seite 35: Bildzeichenerklärung Der Typenschilder
Biometrischen Stehsystems „Da Vinci“ Dieter Frank GmbH 7.1. Bildzeichenerklärung der Typenschilder Konformitätszeichen Konformitätszeichen allgemeines Recycling-Symbol Betriebsmittel mit Schutzklasse II gemäß IEC/EN 60601-1 Typ B, Schutzgrad des Anwendungsteils gemäß IEC/EN 60601-1 Nicht über den Hausmüll entsorgen. Entsorgungshinweise beachten. nur zur Verwendung in trockenen Räumen... -
Seite 36: Pflege Und Wartung
• Bei Reklamationen oder Problemen kontaktieren Sie bitte Ihren Händler. • Bewegliche Teile / Mechanismen (elektrische Bauteile ausgenommen) können Sie mit einem Teflonspray (Trockenschmiermittel) behandeln. Überschüssige Rückstände sollten Sie mit einem weichen Tuch abwischen. Rehatec ® Dieter Frank GmbH - 04.2014/05... -
Seite 37: Wartungsintervalle
• Eigenmächtige Umbauten oder Veränderungen des Antriebssystems sind aus Sicherheits- gründen nicht gestattet. • Sicherheitsrelevante Einrichtungen müssen regelmäßig, mindestens einmal pro Jahr, auf ihre Vollständigkeit und Funktion geprüft werden. • Verwenden Sie nur original oder von Rehatec® Dieter Frank GmbH freigegebene Ersatzteile oder Zubehör. bei jedem mind. alle mind. -
Seite 38: Wiedereinsatz
über Qualität und Sicherheit beim Wiedereinsatz von Reha-Produkten, können wir als Hersteller eine Lebensdauer von 5 Jahren zuverlässig garantieren. Vorausgesetzt, dass das Biometrische Stehsystem „Da Vinci“ regelmäßig gemäß den von Rehatec® Dieter Frank GmbH vorgegebenen und den in der Be- dienungsanleitung genannten Richtlinien und Intervallen gewartet und gepflegt wird. -
Seite 39: Garantie Und Service
Für das Biometrische Stehsystem „Da Vinci” übernehmen wir eine Garantie von 3 Jahren auf die Rahmenteile. Derlei Mängel werden von Rehatec® Dieter Frank GmbH kostenlos behoben. Von der Garantie ausgenommen sind Polster, Holzteile, Stoffe und Rollen. Für die elektrischen Komponenten gelten die Garantiebedingungen des Herstellers. -
Seite 40: Garantiekarte
Garantiekarte Herzlichen Glückwunsch! Sie haben ein hochwertiges Produkt der Firma Rehatec® Dieter Frank GmbH erworben. Das unten bezeichnete Rehatec®-Erzeugnis ist von einwandfreier Qualität und zweckmäßiger Konstruktion. Rehatec® Dieter Frank GmbH verpflichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen der dreijährigen Garantie ab Kaufdatum kostenlos zu beheben. - Seite 41 Notizen Rehatec ® Dieter Frank GmbH In den Kreuzwiesen 35 D-69250 Schönau + 49 (0) 6228 / 91 36 0 + 49 (0) 6228 / 91 36 99 www.rehatec.com info@rehatec.com...
