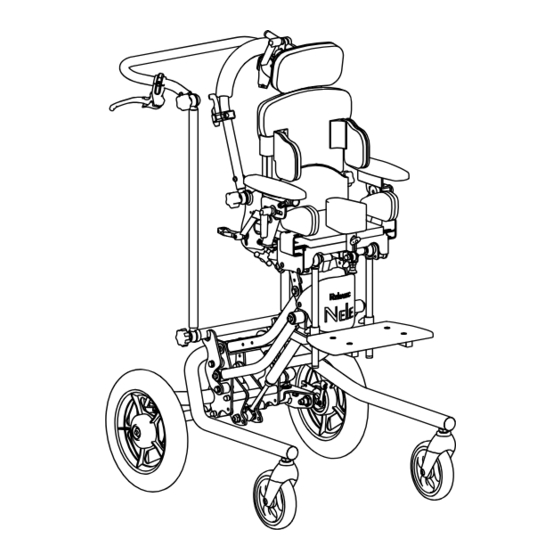

Therapiestuhl Nele
G EB R AU C H S A N W EI SU N G
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rehatec Nele

Inhaltszusammenfassung für Rehatec Nele

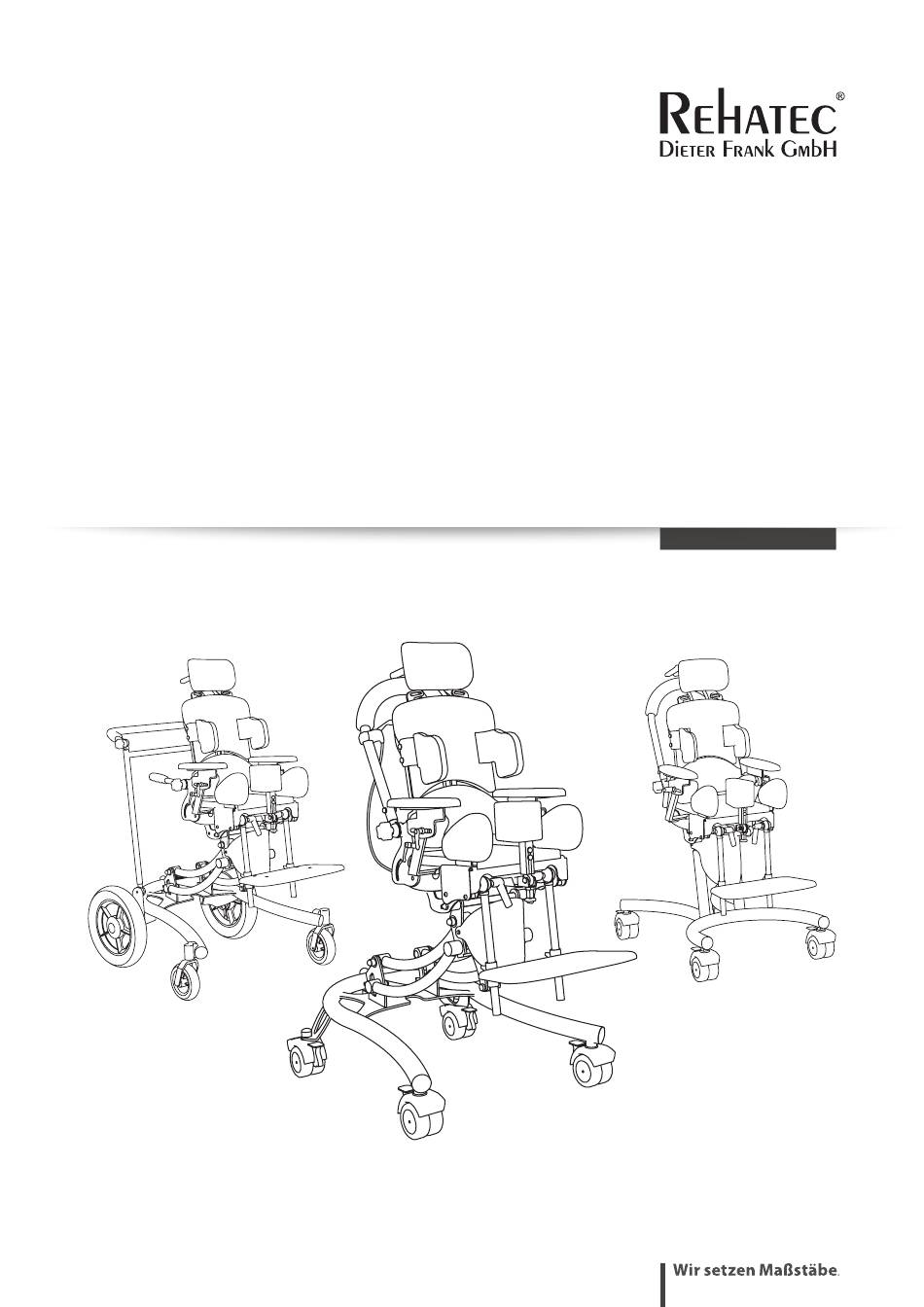

  • Seite 1 Therapiestuhl Nele G EB R AU C H S A N W EI SU N G Deutsch...
  • Seite 2 Rehatec® Dieter Frank GmbH In den Kreuzwiesen 35 69250 Schönau Deutschland Tel.: 06228 / 91 36 0 Fax: 06228 / 91 36 99 www.rehatec.com Rehatec® Dieter Frank GmbH © 2018 Technische Änderungen und Rechte vorbehalten...
  • Seite 3 Vorwort Liebe Benutzerin, lieber Benutzer, Rehatec® Dieter Frank GmbH Wir freuen uns, dass Sie sich für ein hochwertiges Produkt von entschieden haben und bedanken uns für Ihr Vertrauen. Die vorliegende Anleitung soll Ihnen helfen, sich mit Ihrem Therapiestuhl Nele vertraut zu machen und zeigt Ihnen, wie man ihn einfach und schnell im täglichen Gebrauch bei...

  • Seite 4: Inhaltsverzeichnis

    S. 19 4.2 Therapiestuhl „Nele “ S. 19 - 20 4.3 Therapiestuhl „Nele mit Outdoor-Untergestell“ S. 20 - 21 05 E I N S T E L L E N D E S G E R ÄT E S S . 22 - 32 5.1 Transportrollen...
  • Seite 5 5.11 Armführung (optional) S. 28 5.12 Beckenpelotte (optional) S. 28 5.13 Oberschenkelführung S. 28 - 29 5.14 Abduktionskeil (optional) S. 29 5.15 Fußbank, durchgehend S. 30 5.16 Fußbank, geteilt (optional) S. 30 - 31 5.17 Fußbank, Spitzfuß (optional) S. 31 5.18 Fußbankmechanismen (optional) S.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bereich Anwendung. Aufgrund seines innovativen Designs bietet er dem Patienten höchst individuelle Anpassungsmöglichkeiten und damit ein Höchstmaß an Positionierkomfort. Um dem Anwender von Geräten der Rehatec® Dieter Frank GmbH einen sicheren und erfolgreichen Betrieb gewährleisten zu können, sind alle Hinweise, Vorsichtsmaßnahmen und Informationen dieser Gebrauchsan- weisung zu beachten.

  • Seite 7: Verantwortlichkeit

    Rehatec® Dieter Frank Gmbh In den Kreuzwiesen 35 | 69250 Schönau | Deutschland Tel.: + 49 (0) 6228 / 91 36 - 0 | Fax: + 49 (0) 6228 / 91 36 - 99 | www.rehatec.com erklären hiermit, dass das nachfolgend genannte Produkt Therapiestuhl „Nele Classic“...

  • Seite 8: Pflege Und Wartung

    1. Bestimmungsgemäßer Gebrauch 1.4 P F L E G E U N D WA R T U N G Der Anwender ist für die regelmäßige Wartung und Pflege verantwort­ lich. 1.4.1 R E I N I G U N G Verwenden Sie keine scheuernden Mittel oder Tücher zur Reinigung.

  • Seite 9: Wartungintervalle

    Wartungsintervalle lt. Wartungstabelle gewartet werden. • Verwenden Sie nur originale oder von Rehatec® Dieter Frank GmbH frei- gegebene Ersatzteile oder Zubehör 1.4.3 WA R T U N G S I N T E R VA L L E...

  • Seite 10: Weiterverwendung

    (siehe Kapitel „1.4 Pflege und Wartung“). Lebensdauer Bitte lesen Sie die Lebensdauer des Produktes auf unseren aktuellen Wiedereinsatzlisten auf www.rehatec.com nach. 1.5.2 E N T S O R G U N G Das Produkt darf nicht über den Hausmüll entsorgt werden.

  • Seite 11: Garantie Und Service

    Dieter Frank GmbH kostenlos behoben. Von der Garantie ausgenommen sind Polster, Holzteile, Stoffe, Rollen, Gasfeder(n), Bowdenzüge, Raster- und Zahnsegmente. Rehatec® Dieter Frank GmbH kann keine weitergehende Gewährleistung oder Haftung für Schäden übernehmen, die resultieren aus: • Nicht originalen oder nicht von Rehatec®...

  • Seite 12: Serviceplan

    1. Bestimmungsgemäßer Gebrauch 1.6.3 S E R V I C E P L A N Inspektionen sind vom Fachhändler durchzuführen und auf der Kopie zu dokumentieren. Dieses Dokument ist gerätezugehörig und dient als Nachweis bei Wiedereinsatz sowie bei Inanspruchnahme von Garantie­ leistungen.
  • Seite 13 Erneuern des Griffgummis Sonstige Wartung und Hinweise: Ort / Datum der Wartung Firmenstempel / Unterschrift Ort / Datum der Wartung Firmenstempel / Unterschrift Ort / Datum der Wartung Firmenstempel / Unterschrift Serviceplan zum Download unter: www.rehatec.com Technische Änderungen und Druckfehler vorbehalten.

  • Seite 14: I C H E R H E I T

    2. Sicherheit 2 .1 Z E I C H E N U N D S YM B O L E Achtung! Bezeichnet besonders sicherheitsrelevante Hinweise. Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sach­ zusammenhang. 2 . 2 S I C H E R H E I T S H I N W E I S E Bitte befolgen Sie aufmerksam alle Hinweise dieser Anleitung.
  • Seite 15 Das Gerät darf ohne Erlaubnis des Herstellers nicht geändert werden. Bei Defekten, Beschädigungen oder Veränderungen darf der Thera- piestuhl nicht genutzt werden. Reparatur- und Einstellarbeiten dürfen nur von Rehatec® Dieter Frank GmbH und von autorisierten Fachhändlern durchgeführt werden. Reparatur- und Einstellarbeiten ausschließlich ohne Benutzer im Gerät durchführen.
  • Seite 16 2. Sicherheit Umgebung / Betrieb Nur für den Betrieb innerhalb geschlossener Räume. Betrieb nur bei einer Umgebungstemperatur von 15°C bis 35°C. Therapiestuhl nur auf festem, ebenen und horizontalen Untergrund verwenden. Lagerung des Therapiestuhls nur im Innenbereich. Der Therapiestuhl ist kein Rollstuhl und darf nicht als solcher genutzt werden.

  • Seite 17: Produkt- Und Lieferübersicht

    Teile im Karton separat verpackt. Der Standard-Lieferumfang umfasst folgende Komponenten: Die Darstellung kann aufgrund der individuellen Ausstattungs­ möglichkeiten von Ihrem Produkt abweichen. Ausstattungskombination Ausstattungskombination Ausstattungskombination „Nele Classic“ „Nele“ „Nele Outdoor-Untergestelll“ Grundgestell Grundgestell Grundgestell (manuell höhenverstellbar, Sitz- (Kantel- und höhenverstellbar (Kantel- und höhenverstellbar...

  • Seite 18: Zubehör

    • Kippsicherung (auch für Nele) • Ankippbügel Weitere Informationen und Daten finden Sie auf: www.rehatec.com Oder fordern Sie diese einfach per E­Mail, Fax oder Post an. 3. 3 P R Ü FU N G D E R L I E F E R U N G Prüfen Sie bitte Ihre Lieferung auf Vollständigkeit und Unversehrtheit.

  • Seite 19: 4 H A N D H A B U N G S

    4. Handhabung Bevor Sie den Patienten in den Therapiestuhl Nele setzen und diesen an- passen können, sind folgende Vorbereitungen zu treffen: • Das Gerät auf einem rutschfesten, ebenen, stabilen und horizontalen Untergrund platzieren • Der Aufbau des Gerätes wird durch mindestens zwei Personen empfoh- len, um eventuellen Verletzungen vorzubeugen •...

  • Seite 20: Therapiestuhl „Nele Mit Outdoor-Untergestell

    4. Handhabung Höhenverstellung Montage und Einstellungen nur ohne Insassen! Es ist auf Klemm- und Quetschgefahr zu achten! Auslösehebel mit einer Hand betätigen und halten. Schiebebogen mit beiden Händen greifen und Gestell in der gewünschten Höhe einstellen: Sitzeinheit tiefer stellen: Drücken Sie den Schiebebogen nach unten. Sitzeinheit höher stellen: Ziehen Sie den Schiebebogen nach oben.
  • Seite 21 Kippsicherung Die Kippsicherung verhindert unbeabsichtigtes Kippen nach Hinten, z.B. bei extremer Sitzkantelung Kippsicherungsräder sind nicht als Antriebsräder geeignet! Zum Überwinden von Hindernissen muss sich die Kippsicherung in der Passivstellung befinden. Kippsicherung nicht auf weichem Untergrund oder unebenen Gelände verwenden. Höheneinstellung: Madenschraube gegen den Uhrzeigersinn lösen.

  • Seite 22: Einstellen Des Gerätes

    Räder, Feststellbremse nach unten drücken. Lösen, Feststellbremse nach oben drücken. Nele 12" / 16"-Bereifung Nele mit 12" / 16" Bereifung ist mit zwei Antriebsrädern und zwei Lenkrä- dern ausgestattet. Die Bremsgriffe befinden sich am Schiebebogen. Der Therapiestuhl muss auf einem festen, ebenen und horizon- talen Untergrund stehen.

  • Seite 23: Tiefenverstellung

    5. 2 KO P F S T Ü T Z E Es ist auf Klemm- und Quetschgefahr zu achten! Keine Gegenstände an die Kopfstütze hängen. Höhenverstellung Die maximale Verstellung ist erreicht, wenn die Markierung ersichtlich ist. Die zwei Flügelschrauben gegen den Uhrzeigersinn lösen. Kopfstütze durch Hochziehen / Runterdrücken auf die gewünschte Höhe einstellen.

  • Seite 24: Schiebebogen, Höhenverstellbar (Optional)

    5. Einstellen des Gerätes 5.4 S C H I E B E B O G E N , H Ö H E N V E R S T E L L B A R (O P T I O N A L ) Es ist auf Klemm- und Quetschgefahr zu achten.

  • Seite 25: Sitz

    5.6 S I T Z Die Sitzfläche ist in der Tiefe verstellbar sowie kantelbar. Hierdurch kann die Sitzsystem in eine aktive und passive Position verstellt werden. Tiefenverstellung Es ist auf Klemm- und Quetschgefahr zu achten! Einstellung der Sitzneigung ist von dem dazugehörigen Untergestell abhängig.

  • Seite 26: Armlehnen

    5. Einstellen des Gerätes 5. 8 A R M L E H N E N Die Armlehnen sind in der Höhe, Breite, Tiefe und im Winkel einstellbar. Es ist auf Klemm- und Quetschgefahr zu achten! Die maximalen Auszugslängen sind erreicht, wenn die Markierungen ersichtlich sind.

  • Seite 27: Therapietisch (Optional)

    5.9 T H E R A P I E T I S C H (O P T I O N A L ) Der Therapietisch kann in der Breite, Tiefe sowie Neigung und Höhe stu- fenlos der Lage des Benutzers angepasst werden. Er kann problemlos zur Seite geklappt werden, um den Benutzer in den Therapiestuhl zu setzen bzw.

  • Seite 28: Seitenführungspelotten (Optional)

    5. Einstellen des Gerätes 5.11 A R M FÜ H R U N G (O P T I O N A L ) Die Armführung dient als Anlage für den Oberarm und verhindert ein Überstrecken nach hinten. Die Armführungen sind in Verbindung mit den Seitenführungspelotten höhen­...

  • Seite 29: Tiefen- Und Höhenverstellung

    Tiefen- und Höhenverstellung Reißverschluss des Pelottenbezuges öffnen und Bezug abnehmen. Pelottenpolster abziehen und Schrauben gegen den Uhrzeigersinn öffnen. Höhenverstellung, Oberschenkelführung hoch / runter schieben. Tiefenverstellung, Schrauben entfernen, Lochblech verschieben. Es müssen mindestens zwei Schraubenlöcher verwendet werden! Schrauben im Uhrzeigersinn fest drehen. Pelottenpolster aufstecken, Bezug anbringen und Reißverschluss wieder schließen.

  • Seite 30: Fußbank, Durchgehend

    5. Einstellen des Gerätes 5.15 FU ß B A N K , D U R C H G E H E N D Die Fußbank kann individuell in Höhe, Tiefe und Neigung eingestellt werden. Es ist auf Klemm- und Quetschgefahr zu achten! Beim Hinsetzen und Aufstehen nicht auf die Fußbank steigen –...

  • Seite 31: Lageverstellung, Fußbank

    Lageverstellung, Fußbank Schrauben gegen den Uhrzeigersinn lösen. Fußbank in der Lage einstellen. Schrauben im Uhrzeigersinn wieder fest anziehen Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen. 5.17 FU ß B A N K , S P I T Z FU ß (O P T I O N A L ) Die Fußbank kann zusätzlich zu den Einstellungsmöglichkeiten der durch- gehenden und geteilten Fußbank in der Neigung verstellt werden.

  • Seite 32: Wadenpolster (Optional)

    5. Einstellen des Gerätes 5.19 WA D E N P O L S T E R (O P T I O N A L ) Es ist auf Klemm- und Quetschgefahr zu achten! Höhenverstellung Flügelschraube gegen den Uhrzeigersinn lösen. Wadenpolster in der Höhe einstellen.

  • Seite 33: 6 B E G U R T U N G S S Ys T E M E S

    6. Begurtungssysteme 6 .1 P O S I T I O N E N D E R K L A P P S C H N A L L E N Die Positionierungshilfen und Gurte ermöglichen individuelle Einstellun- gen an die Passform des Benutzers. Alle Positionierungshilfen und Gurte müssen in der richtigen Position angelegt und befestigt sein.

  • Seite 34: 4-Punkt-Oberkörpergurt

    6. Begurtungssysteme 6 . 3 4 - P U N K T- O B E R KÖ R P E R G U R T Montage Die Schultergurtbänder durch die Gurtlaschen führen und in Klapp- schnallen klemmen. Bei Bedarf Gurtlasche versetzen.

  • Seite 35: 2-Punkt-Beckengurt

    6 . 5 2- P U N K T- B E C K E N G U R T Montage Gurtbänder in die Klappschnallen klemmen. Einstellung Die Grob-Einstellung des Gurtes erfolgt durch das Verstellen der Gurtbän- der über die Klappschnallen. Eine Feineinstellung kann über die Einstel- lung der Steckschnalle erfolgen.

  • Seite 36: E C H N I S C H E Dat E N

    -5 – 35° / -5 – 40° / -12 – 30° c Sitzwinkel Nele -5 – 35° / -5 – 40° / -12 – 30° Nele mit Outdoor-Untergestell -5 – 35° / -5 – 40° / -12 – 30° d Thoraxbreite 14 – 20 cm 19 –...

  • Seite 37: 8 P R O D U K T K E N N U N G S

    „3. Produkt- und Lieferübersicht“) folgende Etiketten angebracht: 8 .1 T Y P E N S C H I L D Herstelleradresse Rehatec Dieter Frank GmbH In den Kreuzwiesen 35 D-69250 Schönau Tel. 06228 - 9136 -0 Fax 06228 - 9136 -99 Produktgröße Produktbezeichnung Nele Größe X...
  • Seite 38 Notizen...

  • Seite 39: Garantiekarte

    Sie haben ein hochwertiges Produkt der Firma Rehatec® Dieter Frank GmbH erworben. Das unten bezeichnete Rehatec®-Erzeugnis ist von einwandfreier Qualität und zweckmäßiger Konstruktion. Rehatec® Dieter Frank GmbH verpflichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen der dreijährigen Garantie ab Kaufdatum kostenlos zu beheben.
  • Seite 40 Rehatec® Dieter Frank GmbH | In den Kreuzwiesen 35 | 69250 Schönau | Deutschland Tel.: 06228 / 91 36 0 | Fax: 06228 / 91 36 99 | www.rehatec.com © 2018 Rehatec® Dieter Frank GmbH | Alle Rechte vorbehalten | 10 / 2018...
