- Seite 1 Zimmeruntergestell Noah 2020 G EB R AU C H S A N W EI SU N G S E R I E N N U M M E R : Deutsch...
- Seite 2 Rehatec® GmbH In den Kreuzwiesen 35 69250 Schönau Deutschland Tel.: 06228 / 91 36 0 Fax: 06228 / 91 36 99 www.rehatec.com © 2021 Rehatec® GmbH Technische Änderungen und Rechte vorbehalten...
- Seite 3 Vorwort Liebe Benutzerin, lieber Benutzer, Wir freuen uns, dass Sie sich für ein hochwertiges Produkt von Rehatec® GmbH entschieden haben und bedanken uns für Ihr Vertrauen. Die vorliegende Anleitung soll Ihnen helfen, sich mit Ihrem Zimmeruntergestell Noah vertraut zu machen und zeigt Ihnen, wie man ihn einfach und schnell im täglichen Gebrauch bei verschiedenen Einsätzen hand-...
-
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheit Sicherheitshinweise Bestimmungsgemäßer Gebrauch Zweckbestimmung / Anwendungsbereich Verantwortlichkeit Konformitätserklärung Pflege und Wartung 2.4.2 Wartung 2.4.4 Inspektionsplan 2.5. Weiterverwendung 2.5.1 Wiedereinsatz bzw. Aufbereitung 2.5.2 Entsorgung Garantie und Service 2.6.1 Garantiebedingungen 2.6.2 Service / Reklamation Produkt- und Lieferübersicht Lieferumfang Zubehör Prüfung der Lieferung 4 von 32... - Seite 5 Einstellungen des Gerätes Untergestell „Noah“ mit Gasfederverstellung Noah mit elektrischer Höhenverstellung – Einstellung der Sitzeinheit Nele mit hydraulischer Höhenverstellung – Einstellung der Sitzeinheit Einstellung der Kippsicherung (optional) Noah Outdoor-Untergestell Transportrollen Schiebebogen (standard) Schiebebogen, Outdoor-Untergestell bzw. Schiebebogen am Untergestell, Winkelverstellbar Rücken Ohne Schiebebogen an der Sitzplatte, winkelverstellbar Rückenbefestigung für Sitzschale...
-
Seite 6: Sicherheit
1. Sicherheit 1.1 Sicherheitshinweise Bitte befolgen Sie aufmerksam alle Hinweise dieser Anleitung. Durch eine fehlerhafte Bedienung können wichtige Funktionen beeinträchtigt werden. Alle Sicherheitshinweise und sonstige Bestimmungen sind sowohl vom Benutzer, als auch von der Begleit- / Aufsichtsperson stets einzuhalten. Allgemein GEFAHR Den Benutzer nie unbeaufsichtigt lassen. - Seite 7 Das Gerät darf ohne Erlaubnis des Herstellers nicht geändert werden. WARNUNG Bei Defekten, Beschädigungen oder Veränderungen darf das Zimmeruntergestell nicht genutzt werden. WARNUNG Reparatur- und Einstellarbeiten dürfen nur von Rehatec® GmbH und von autorisierten Fachhändlern durchgeführt werden. WARNUNG Reparatur- und Einstellarbeiten ausschließlich ohne Benutzer im Gerät durchführen. GEFAHR Bei allen Reparatur- und Einstellarbeiten auf Klemm- und Quetschgefahr achten.
- Seite 8 1. Sicherheit Umgebung / Betrieb WARNUNG Nur für den Betrieb innerhalb geschlossener Räume geeignet. WARNUNG Betrieb nur bei einer Umgebungstemperatur von 15°C bis 35°C möglich. WARNUNG Zimmeruntergestell nur auf festem, ebenen und horizontalen Untergrund verwenden. VORSICHT Lagerung des Zimmeruntergestells nur im Innenbereich erlaubt. GEFAHR Das Zimmeruntergestell ist kein Rollstuhl und darf nicht als solcher genutzt werden.
-
Seite 9: Bestimmungsgemäßer Gebrauch
Trapezadapters oder eines anderen handelsüblichen Adapters montiert werden. Der Trapezadapter von Rehatec® GmbH gewährleistet ein sicheres Montieren sowie Demontieren einer Sitzschale. Anwendungsbereich Um dem Anwender von Geräten der Rehatec® GmbH einen sicheren und erfolgreichen Betrieb gewährleis- ten zu können, sind alle Hinweise, Vorsichtsmaßnahmen und Informationen dieser Gebrauchsanweisung zu beachten. -
Seite 10: Verantwortlichkeit
Behörde gemeldet werden. Die zuständige Behörde in Deutschland ist das BfArM. Eine Gewährleistung übernimmt die Rehatec® GmbH nur, wenn das Produkt unter den vor gegebenen Bedingungen und zu den vorgesehenen Zwecken eingesetzt wird und Original-Zubehör verwendet wird! 2.3 Konformitätserklärung... -
Seite 11: Pflege Und Wartung
Führen Sie keine Veränderungen am Produkt durch ! Bei Reklamationen oder Problemen kontaktieren Sie bitte Ihren Leistungserbringer/Betreiber ! Verwenden Sie nur originale oder von Rehatec® GmbH freigegebene Ersatzteile / Zubehör ! Vor jedem Gebrauch Bitte prüfen Sie vor jedem Gebrauch folgende Funktionen: •... -
Seite 12: Inspektionsplan
Neigungsverstellung mit Gasdruckfeder Handbediengerät elektrische Höhenverstellung Netzkabel/-stecker Gehäuse Spindelantrieb Akku Betätigungsplatte hydraulische Höhenverstellung Hubsäule Sitzbereich Sitzplatte Fußbankaufnahmen Trapezadapter Seite 1 12 von 32 17.05.21 Rehatec® GmbH, In den Kreuzwiesen 35, 69250 Schönau, Tel. (06228) 9136-0, Fax. (06228) 9136-99, info@rehatec.com, www.rehatec.com... - Seite 13 Seite 2 Einen entsprechend interaktiv ausfüllbaren Inspektionsplan finden Sie auch auf unserer Homepage im 17.05.21 Rehatec® GmbH, In den Kreuzwiesen 35, 69250 Schönau, Tel. (06228) 9136-0, Fax. (06228) 9136-99, info@rehatec.com, www.rehatec.com Downloadbereich. 13 von 32 Technische Änderungen und Druckfehler vorbehalten.
-
Seite 14: Weiterverwendung
2.5.2 Entsorgung Das Produkt darf nicht über den Hausmüll entsorgt werden. Für das Zimmeruntergestell Noah ist eine sachgemäße Entsorgung vorzunehmen. Wenden Sie sich hier zu bitte an Ihren Fachhändler. Verpackungsmaterialien sind nach ihren Abfallarten zu trennen und über die Abfallbehälter entsprechend dem kommunalen Verwertungskonzept zu entsorgen. -
Seite 15: Garantie Und Service
Garantieleistungen beziehen sich auf Mängel des Produktes, die nachweislich auf Material- oder Herstel- lungsfehler zurückzuführen sind. Für das Zimmeruntergestell Noah übernehmen wir eine Garantie von 3 Jahren ab Übergabe auf die Rahmen- teile. Derlei Mängel werden von Rehatec® GmbH kostenlos behoben. Von der Garantie ausgenommen sind Polster, Holzteile, Stoffe, Rollen, Gasfeder(n), Bowdenzüge, Raster- und Zahnsegmente. -
Seite 16: Produkt- Und Lieferübersicht
Größe und zulässiges Gewicht finden Sie in der Tabelle im Kapitel „6. Technische Daten“. Das Zimmerunterge- stell Noah wird in der Regel vollständig montiert und in der Grundeinstellung geliefert. Um Beschädigungen während des Transports zu vermeiden, werden steckbare und unbefestigte Teile im Karton separat verpackt. -
Seite 17: Zubehör
• Schiebebogen (normal; verstellbar) • Rückenbefestigung für Sitzschale (fester Winkel; verstellbarer Winkel) • Kippsicherung Weitere Informationen und Daten finden Sie auf: www.rehatec.com oder fordern Sie diese einfach per E-Mail, Fax oder Post an. 3.3 Prüfung der Lieferung Prüfen Sie bitte Ihre Lieferung auf Vollständigkeit und Unversehrtheit. Im Falle einer Beschädigung oder unvollständiger Lieferung, setzten Sie sich bitte mit unserem Kundendienst in Verbindung:... -
Seite 18: Einstellungen Des Gerätes
4. Einstellungen des Gerätes (durch den Betreiber/Leistungsträger) Bevor Sie den Patienten in das Sitzsystem auf dem Zimmeruntergestell Noah setzen und dieses anpassen können, sind folgende Vorbereitun- gen zu treffen: Die Einstellung des Gerätes darf nur durch den Betreiber/ Leistungserbringer erfolgen! Das Gerät auf einem rutschfesten, ebenen, stabilen und... -
Seite 19: Noah Mit Elektrischer Höhenverstellung - Einstellung Der Sitzeinheit
4.3 Noah mit elektrischer Höhenverstellung – Einstellung der Sitzeinheit Die Sitzhöhe kann durch einen elektrischen Antrieb und die Sitz- neigung kann durch eine Gasdruckfeder verstellt werden. Für eine sehr niedrige Position müssen ggf. Zubehörteile (z. B. Fußbank) entfernt werden. Zur Einstellung der Sitzneigung siehe Kapitel "4.2 Nele mit Gasfederhöhenverstellung". -
Seite 20: Einstellungen Des Gerätes
4. Einstellungen des Gerätes 4.4 Nele mit hydraulischer Höhenverstellung – Einstellung der Sitzeinheit Die Sitzhöhe kann durch eine hydraulische Fußpumpe und die Sitzneigung durch eine Gasdruckfeder verstellt werden. Für eine sehr niedrige Position müssen ggf. Zubehörteile (z. B. Fußbank) entfernt werden. Zur Einstellung der Sitzneigung siehe Kapitel "4.2 Nele mit Gasfederhöhenverstellung". -

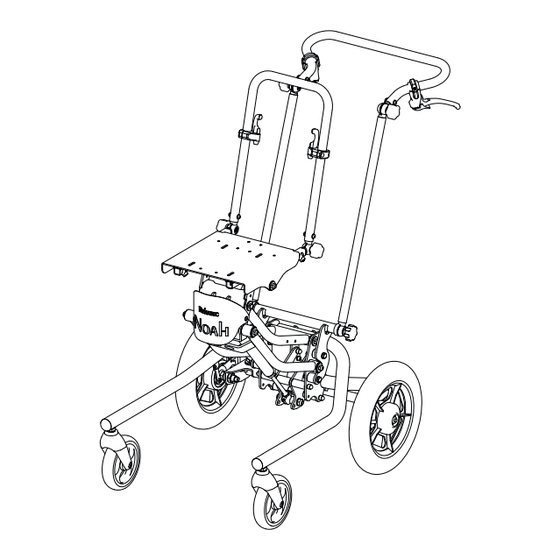

Seite 21: Noah Outdoor-Untergestell
4.2 Noah Outdoor-Untergestell Die Sitzplatte ist innerhalb des Verstellbereichs stufenlos in gewünsch- ter Höhe verstellbar. Die Höhenverstellung und Sitzkantelung sind durch eine Gasdruckfeder verstellbar. Für eine sehr niedrige Position müssen ggf. Zubehörteile (z. B. Fußbank) entfernt werden. Höhenverstellung, Untergestell Montage und Einstellungen nur ohne Insassen! Es ist auf Klemm- und Quetschgefahr zu achten! Kollisionsgefahr! Vor der Höheneinstellung muss der Sitz im-... -
Seite 22: Transportrollen
Zum Blockieren der Räder, Feststellbremse nach unten drücken. Zum Lösen, Feststellbremse nach oben drücken. Noah 12"-Bereifung Das Noah Outdoor-Untergestell ist mit zwei Antriebsrädern (Luftbereift) und zwei Lenkrädern (6" PU) ausgestattet. Der Therapiestuhl muss auf einem festen, ebenen und horizontalen Untergrund stehen. -
Seite 23: Zum Einstellen Der Bremswirkung
Zum Einstellen der Bremswirkung Montage und Einstellungen nur ohne Insassen! Mutter gegen den Uhrzeigersinn lösen. Bremsdruck durch Drehen der Schraube einstellen. Drehen zur Trommelbremse verringert die Bremswirkung. Mutter im Uhrzeigersinn wie- der fest anziehen. Bremswirkung gemäß Angabe der Feststellpositionen prüfen. Ggf. -
Seite 24: Schiebebogen, Outdoor-Untergestell Bzw. Schiebebogen Am Untergestell, Winkelverstellbar
4. Einstellungen des Gerätes 4.5 Schiebebogen, Outdoor-Untergestell bzw. Schiebebogen am Untergestell, Winkelverstellbar (optional) Der Schiebebogen des Noah Outdoor-Untergestelles ist unten am Gestell befestigt und kann in zwei verschiedenen Varianten angepasst werden. Winkelverstellung, Gestell Sterngriffe gegen den Uhrzeigersinn lösen, bis alle Zahnsegmente frei beweglich sind. -
Seite 25: Fußbank, Durchgehend
4.8 Fußbank, durchgehend Der Rücken ist im Winkel und in der Höhe einstellbar, optional auch abnehmbar. Es ist auf Klemm- und Quetschgefahr zu achten! Beim Hinsetzen und Aufstehen nicht auf die Fußbank steigen – es besteht Kippgefahr! Höhenverstellung, Fußbank Die maximale Verstellung ist erreicht, wenn die Enden der Fuß- bankführung bündig mit der Halterung abschließen. -
Seite 26: Breitenverstellung, Fußbank
4. Einstellungen des Gerätes Breitenverstellung, Fußbank Innensechskant-Schrauben gegen den Uhrzeigersinn lösen. Fußbank in der Lage einstellen. Innensechskant-Schrauben im Uhrzeigersinn wieder fest anziehen. Wiederholen Sie den Vorgang um die zweite Fußbank ein zustellen. 4.10 Fußbank, Spitzfuß (optional) Die Fußbank kann zusätzlich zu den Einstellungsmöglichkeiten der durchgehenden und geteilten Fußbank in der Neigung verstellt wer- den. -
Seite 27: Wadenpolster, Durchgehend Und Geteilt (Optional)
4.12 Wadenpolster, durchgehend und geteilt (optional) Die Armlehnen sind in der Höhe, Breite, Tiefe und im Winkel einstellbar. Es ist auf Klemm- und Quetschgefahr zu achten! Fußwinkel, verstellbar Beide Sechskant- Schrauben gegen den Uhrzeigersinn lösen. Fußbank in die gewünschte Winkelung versetzen. Beide Sechskant-Schrauben im Uhrzeigersinn wieder fest anziehen. -
Seite 28: Trapezadapter (Optional)
Der Trapezadapter ist so zu montieren, dass das Sitzsystem später in Fahrtrichtung zeigt. Montage und Einstellungen nur ohne Insassen. Montage Diese Einstellungen dürfen nur von Rehatec® Dieter Frank GmbH und von autorisierten Fachhändlern und nur ohne Insassen durchgeführt werden. Unterteil Trapezadapter mit dem Gerät verschrauben Fahrtrichtung beachten. -
Seite 29: Technische Daten
5. Technische Daten Maße Höhe gesamt Breite Sitz platte Tiefe Sitz platte Breite gesamt Länge gesamt Gasfeder Elektrisch Hydraulisch 26,5 cm 26,5 cm 100 cm 101 cm 102,5 cm 55 cm 73,5 cm 30,5 cm 32,5 cm 98,5 cm 100,5 cm 101,5 cm 65 cm 76 cm... -
Seite 30: Produktkennung
6. Produktkennung 6.1 Typenschild Herstelleradresse Produktbezeichnung Produktgröße Noah Gr. 1 2 12" Maximale Belastung Herstellungsjahr N2200304 /2021 Seriennummer Die Gebrauchsanweisung Warnhinweise ist zu beachten Konformitätszeichen Nur in trockenen Räumen verwenden 30 von 32... -
Seite 31: Garantiekarte
Sie haben ein hochwertiges Produkt der Firma Rehatec® GmbH erworben. Das unten bezeichnete Rehatec®-Erzeugnis ist von einwandfreier Qualität und zweck- mäßiger Konstruktion. Die Rehatec® GmbH verpflichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen einer dreijährigen Garantie ab Kaufdatum kosten- los zu beheben. - Seite 32 Rehatec® GmbH | In den Kreuzwiesen 35 | 69250 Schönau | Deutschland Tel.: 06228 / 91 36 0 | Fax: 06228 / 91 36 99 | www.rehatec.com © 2021 Rehatec® GmbH | Alle Rechte vorbehalten | 05 / 2021...
