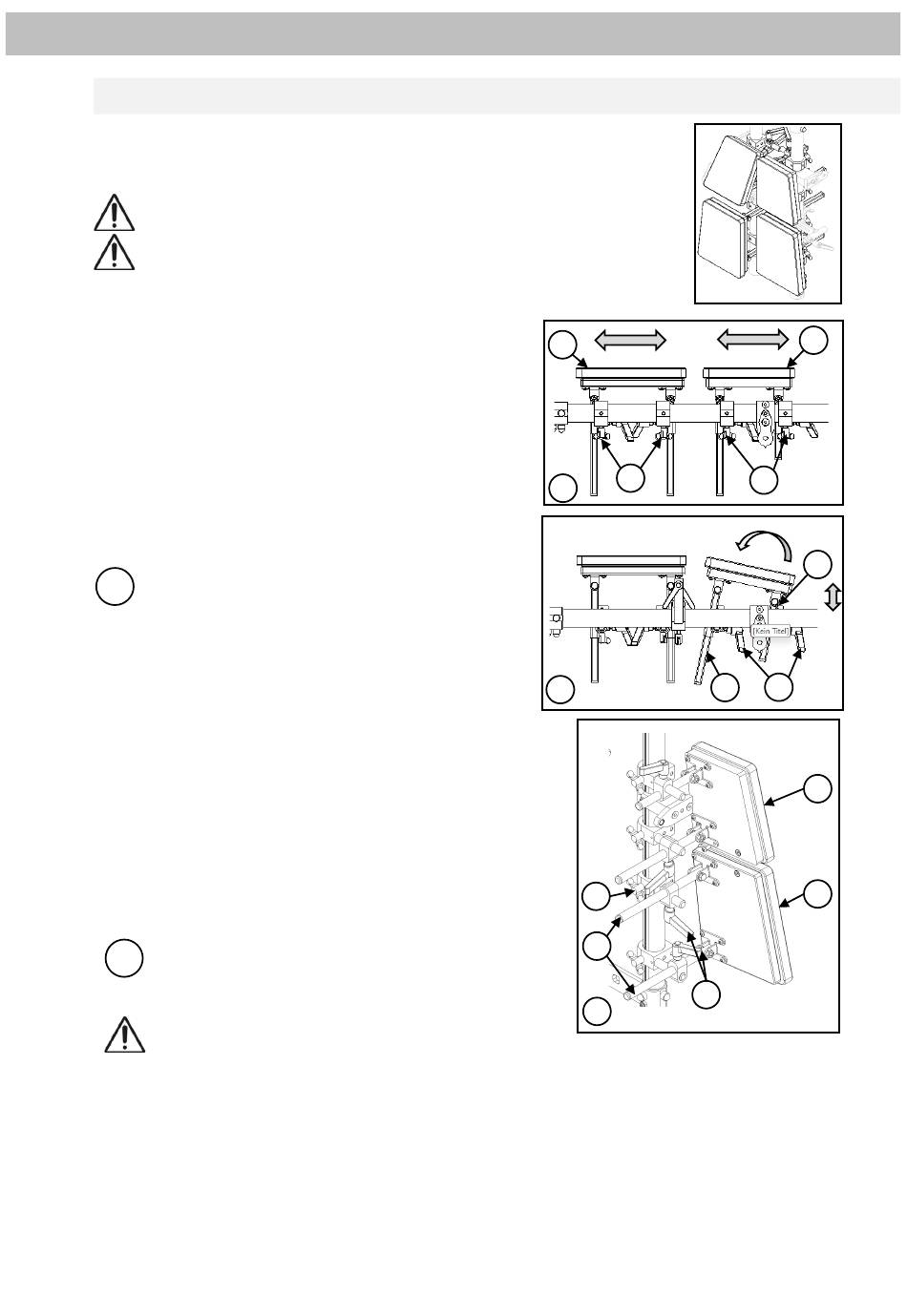

6. Bedienung / Einstellung von Gerät und Zubehör
Geteilte Beinauflagen (Optional)
Die geteilten Beinauflagen lassen sich in Höhe und Gesamtwinkel
unabhängig voneinander einstellen. Es befinden sich keine Verbindungselemente
zwischen den beiden Holzplatten.
GEFAHR! Alle Einstellungen nur in waagerechte Position des Liegebretts
durchführen!
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
Für Höheverstellung (Bild A):
• Flügelschrauben (1) gegen den Uhrzeigersinn lösen.
• Beinauflage (2) auf gewünschte Höhe einstellen.
• Flügelschraube (1) im Uhrzeigersinn wieder fest
anziehen.
Den Vorgang für Beinauflage (3) wiederholen.
Für Winkelverstellung und Kniewinkelverstellung (Bild B):
• Klemmhebeln (4) gegen den Uhrzeigersinn lösen.
• Beinauflage auf gewünschte Gesamtwinkel via Rohre
(5) einstellen.
• Klemmhebeln (4) im Uhrzeigersinn wieder fest
anziehen.
Bei Bedarf den Vorgang für Beinauflage (2) wiederholen.
i
Sie können zusätzlich Flügelschraube (1) lösen,
um die Breite zwischen den Bolzen ändern,
wenn die Rohre (5) mit Rahmen kollidieren.
Geteilte Beinauflagen mit Abduktionsverstellung (optional)
Ermöglichen zusätzlich eine Anpassung der Beinauflagen auf
die seitlichen Winkel der Beine.
Für Abduktionsverstellung (Optional) (Bild C):
• Klemmhebeln (6) gegen den Uhrzeigersinn öffnen lösen, bis alle
Scharniere frei beweglich sind.
• Gewünschten Winkel an Beinauflage (7) anpassen.
• Klemmhebel (6) im Uhrzeigersinn wieder fest anziehen, sodass
alle Scharniere fest sind.
Den Vorgang für Beinauflage (8) wiederholen.
i
Sie können zusätzlich Flügelschraube (1) lösen,
um die Breite zwischen den Bolzen ändern,
wenn die Rohre (5) mit Rahmen kollidieren.
GEFAHR! Ziehen Sie nach jeder vorgenommenen
Einstellung alle Klemmelemente wieder fest!
1023919 Rev 1.0
2
1
A
B
5
1
5
6
C
3
1
5
4
8
7
30
