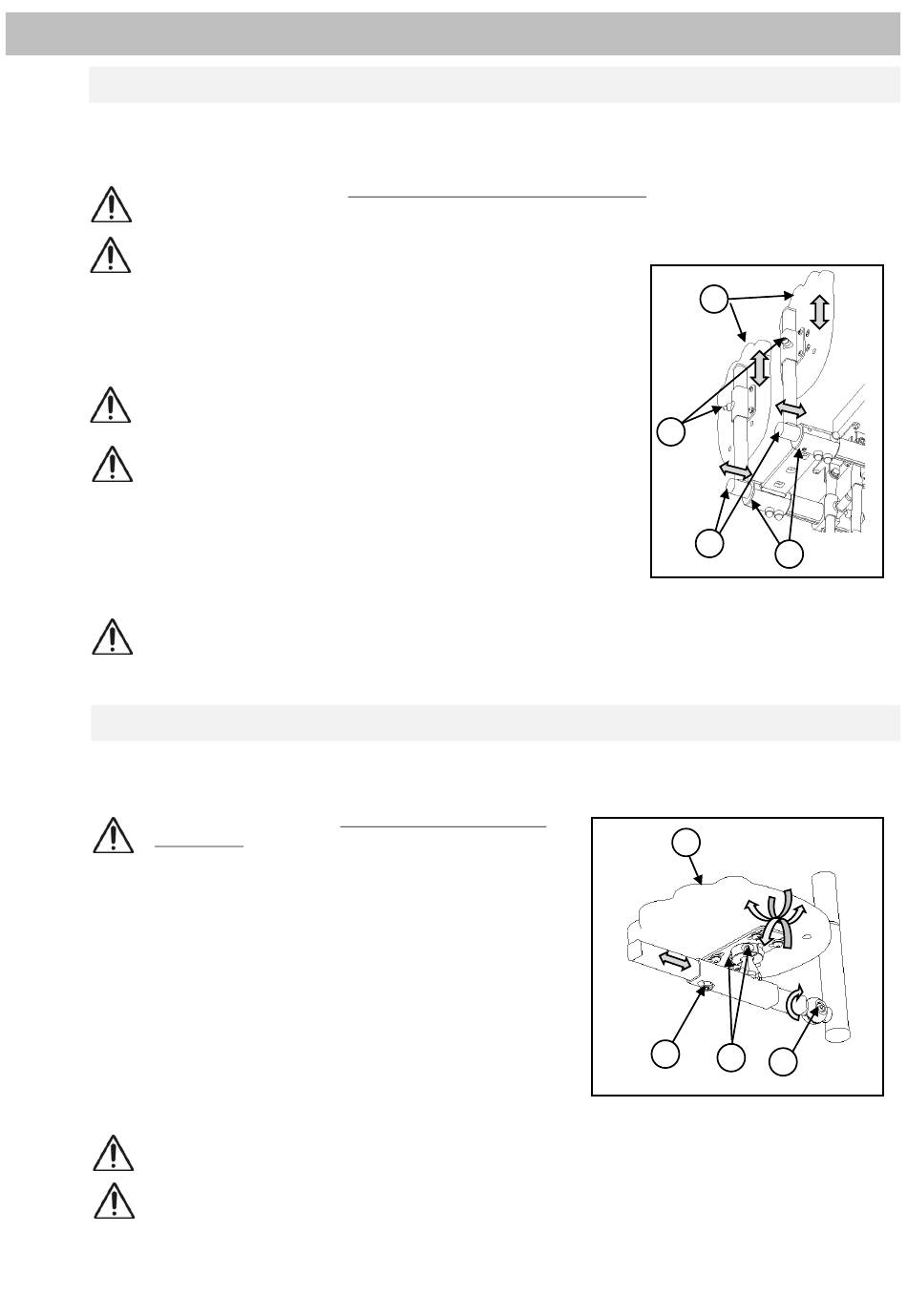

6. Bedienung / Einstellung von Gerät und Zubehör
6.3 Geteilte Fußplatte
Zum Liegebär „Lasse" gehören zwei Fußplatten, die einfach an die Position der Füße angepasst werden können.
Dabei können durch die vielfältigen Einstellmöglichkeiten die Fußlänge und die Stellung im Fußgelenk sowie auch das
Therapieziel berücksichtigt werden (z.B. Spitzfußkorrektur, wenn im Zubehör vorhanden).
GEFAHR! Alle Einstellungen nur ohne den Patienten oder in waagerechte Position des Liegebretts
durchführen! In Schräglage muss der Patient sicher fixiert sein!
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
Für Höheverstellung:
• Madenschraube (1) gegen den Uhrzeigersinn lösen.
• Fußwinkeln (2) in der Höhe einstellen.
• Madenschraube (1) im Uhrzeigersinn wieder fest anziehen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle
Schrauben (1) wieder fest!
GEFAHR! Die maximale Verstellung ist erreicht, wenn markierte mit
rot Ring auf dem Fußwinkel sichtbar ist.
Für Tiefenverstellung:
• Madenschraube (3) gegen den Uhrzeigersinn lösen.
• Fußplatte (4) in der Tiefe einstellen.
• Madenschraube (3) im Uhrzeigersinn wieder fest anziehen
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Schrauben (3) wieder fest!
6.4 Spitzfußkorrektur (optional)
Die Spitzfußkorrektur (Optional für Ihr Gerät) ist eine 3-Ebenen-Verstellung, die eine Anpassung an die Fußhaltung
ermöglicht.
GEFAHR! Alle Einstellungen nur ohne den Patienten oder in
waagerechte Position des Liegebretts durchführen!
In Schräglage muss der Patient sicher fixiert sein!
Für 3-Ebenen-Verstellung:
• Schrauben (1) gegen den Uhrzeigersinn lösen.
• Fußplatte (2) an den Fuß des Benutzers anpassen.
• Lösen Sie Schrauben (4), wenn die größere Neigung der
Fußplatte (2) nötig ist.
• Schrauben (1) und (4) im Uhrzeigersinn wieder fest anziehen.
Für Tiefenverstellung:
• Madenschraube (3) gegen den Uhrzeigersinn lösen.
• Fußplatte (2) in der Tiefe einstellen.
• Madenschraube (3) im Uhrzeigersinn wieder fest anziehen
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Schrauben (1, 3, 4) wieder fest!
WARNUNG Wenn vorhanden, soll der Patient nur mit entsprechendem Schuhwerk in dem Gerät stehen.
1023919 Rev 1.0
4
3
2
1
2
3
1
4
28
