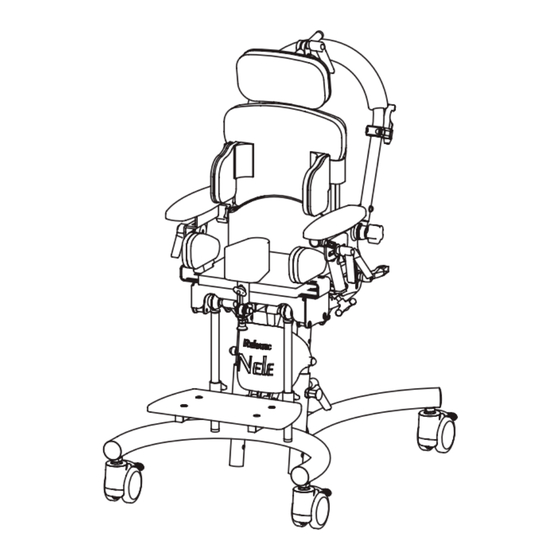

- Seite 1 Therapiestuhl Nele und Nele Classic 2020 G EB R AU C H S A N W EI SU N G S E R I E N N U M M E R : Deutsch Deutsch...
- Seite 2 Rehatec® GmbH In den Kreuzwiesen 35 69250 Schönau Deutschland Tel.: 06228 / 91 36 0 Fax: 06228 / 91 36 99 www.rehatec.com © 2020 Rehatec® GmbH Technische Änderungen und Rechte vorbehalten 06/2020...
- Seite 3 Vorwort Liebe Benutzerin, lieber Benutzer, Wir freuen uns, dass Sie sich für ein hochwertiges Produkt von Rehatec® GmbH entschieden haben und bedanken uns für Ihr Vertrauen. Die vorliegende Anleitung soll Ihnen helfen, sich mit Ihrem Therapiestuhl Nele vertraut zu machen und zeigt Ihnen, wie man ihn einfach und schnell im täglichen Gebrauch bei verschiedenen Einsätzen handhaben...
-
Seite 4: Inhaltsverzeichnis
Inhalt 1. Sicherheit 6 – 8 Sicherheitshinweise 2. Bestimmungsgemäßer Gebrauch 9 – 16 Zweckbestimmung / Anwendungsbereich Verantwortlichkeit Konformitätserklärung Pfl ege und Wartung 2.4.1 Reinigung 2.4.2 Wartung 2.4.3 Wartungintervalle 2.4.4 Inspektionsplan Weiterverwendung 2.5.1 Wiedereinsatz 2.5.2 Entsorgung Garantie und Service 2.6.1 Garantiebedingungen 2.6.2 Service und Reklamation 3. - Seite 5 4. Einstellungen des Gerätes 19 – 36 Nele Classic Nele mit Gasfederhöhenverstellung Nele mit elektrischer Höhenverstellung Nele mit hydraulischer Höhenverstellung Einstellung der Kippsicherung (optional) Einstellung der Transportrollen/Räder Einstellung der Sitztiefe Einstellung des Rückens Einstellung des Schiebebogens 4.10 Einstellung des Schiebebogens am Outdoor-Untergestell 4.11 Einstellung des Schiebebogens, höhenverstellbar (optional) 4.12 Einstellung der Armlehnen 4.13 Einstellung des Therapietisches (optional)
-
Seite 6: Sicherheit
1. Sicherheit 1.1 Sicherheitshinweise Bitte befolgen Sie aufmerksam alle Hinweise dieser Anleitung. Durch eine fehlerhafte Bedienung können wichtige Funktionen beeinträchtigt werden. Alle Sicherheitshinweise und sonstige Bestimmungen sind sowohl vom Patienten wie auch vom Anwender stets einzuhalten. Allgemein GEFAHR Die Anwendung des Therapiestuhls darf nur durch einen eingewiesenen Anwender, welcher die komplette Gebrauchsanweisung gelesen und verstanden hat, erfolgen! Die Einweisung muss durch den Betreiber/Leistungserbringer erfolgen! GEFAHR... - Seite 7 Geräusche auf, darf das Gerät nicht weiter genutzt werden! Das Gerät muss aus dem Verkehr gezogen werden! VORSICHT Reparatur- und Inspektionsarbeiten dürfen nur von Rehatec® GmbH oder von Betreibern/ Leistungserbringern durchgeführt werden! VORSICHT Bei allen Reparatur- und Einstellarbeiten muss auf Klemm- und Quetschgefahr geachtet...
- Seite 8 1. Sicherheit Umgebung / Betrieb WARNUNG Der Therapiestuhl ist nur für den Betrieb innerhalb geschlossener Räume geeignet! WARNUNG Die Anwendung des Therapiestuhls ist nur bei einer Umgebungstemperatur von 15°C bis 35°C möglich! WARNUNG Der Therapiestuhl darf nicht im Naßbereich, Freien oder in Umgebung mit hoher Luftfeuchtigkeit eingesetzt werden! VORSICHT Der Therapiestuhl muss vor Nässe geschützt werden!
-
Seite 9: Bestimmungsgemäßer Gebrauch
Schäden führen und sowohl den Benutzer als auch die Hilfsperson gefährden. Um dem Anwender von Geräten der Rehatec® GmbH einen sicheren und erfolgreichen Betrieb gewähr- leisten zu können, sind alle Hinweise, Vorsichtsmaßnahmen und Informationen dieser Gebrauchsanweisung zu beachten. -
Seite 10: Verantwortlichkeit
Behörde gemeldet werden. Die zuständige Behörde in Deutschland ist das BfArM. Eine Gewährleistung übernimmt die Rehatec® GmbH nur, wenn das Produkt unter den vor gegebenen Bedingungen und zu den vorgesehenen Zwecken eingesetzt wird und Original-Zubehör verwendet wird! 2.3 Konformitätserklärung... -
Seite 11: Pflege Und Wartung
(Trockenschmiermittel) behandeln. Überschüssige Rückstände mit einem weichen Tuch abwischen. • Der Therapiestuhl muss alle 12 Monate unter Berücksichtigung etwaiger früher vorzunehmenden War- tungsintervalle lt. Inspektionsplan gewartet werden. • Verwenden Sie nur originale oder von Rehatec® GmbH freigegebene Ersatzteile / Zubehör. 11 von 46 Technische Änderungen und Druckfehler vorbehalten. -
Seite 12: Wartungintervalle
2. Bestimmungsgemäßer Gebrauch 2.4.3 Wartungsintervalle Vor jedem Gebrauch Details Maßnahmen Sollte das Rad nicht fest aufsitzen, mit gedrückter Steckachsenaus lösung Räder und Steckachsen Ziehen am Rad ohne Drücken der Rad erneut aufstecken, bis ein fester auf festen Sitz über- Steckachsenauslösung Sitz gewährleistet wird. -
Seite 13: Inspektionsplan
2.4.4 Inspektionsplan Inspektionen sind vom vom Betreiber/Leistungserbringer durchzuführen und auf der Kopie zu dokumentieren. Dieses Dokument ist gerätezugehörig und dient als Nachweis bei Wiedereinsatz sowie bei Inanspruchnahme von Garantie leistungen. Bitte zusammen mit der Gebrauchsanwei- sung aufbewahren. Gerätetyp: Seriennummer: Serviceplan Nein Bemerkung Guter Zustand (keine Mängel) - Seite 14 Erneuern des Griff gummis erforderlich Weitere durchgeführte Wartungen und Hinweise: Ort / Datum der Wartung Firmenstempel / Unterschrift Ort / Datum der Wartung Firmenstempel / Unterschrift Ort / Datum der Wartung Firmenstempel / Unterschrift Inspektionsplan zum Download unter: www.rehatec.com/download 14 von 46...
-
Seite 15: Weiterverwendung
2.5. Weiterverwendung 2.5.1 Wiedereinsatz bzw. Aufbereitung Der Betreiber/Leistungserbringer ist für den Wiedereinsatz bzw. für die Aufbereitung verantwortlich. Der Therapiestuhl Nele ist grundsätzlich zum Wiedereinsatz geeignet, obwohl Produkte im Wiedereinsatz einer besonderen Belastung unterliegen. Bei Wiedereinsatz des Produktes ist es wichtig, dass alle zum Gerät gehörenden Unterlagen an den nächsten Anwender übergeben werden. -
Seite 16: Garantie Und Service
Für den Therapiestuhl Nele übernehmen wir eine Garantie von 3 Jahren auf die Rahmenteile ab der Über- gabe des Produktes. Diese Art von Mängel werden von Rehatec® GmbH kostenlos behoben. Von der Garantie ausgenommen sind Polster, Bezüge, Holzteile, Rollen, Gasfeder(n), Bowdenzüge, Raster- und Zahnsegmente. -
Seite 17: Produkt- Und Lieferübersicht
3. Produkt- und Lieferübersicht 3.1 Lieferumfang Der Therapiestuhl Nele ist in unterschiedlichen Größen und mit verschiedenen Untergestellen erhältlich. Technische Daten über Größe und zulässiges Gewicht fi nden Sie in der Tabelle im Kapitel „7. Technische Daten“. Der Therapiestuhl Nele wird in der Regel vollständig montiert und in der Grundeinstellung geliefert. Um Beschädigungen während des Transports zu vermeiden, werden steckbare und unbefestigte Teile im Karton separat verpackt. -
Seite 18: Zubehör
• Kippsicherung • Zusätzliche Gasfedern für Gasfederhöhenverstellung • Schiebebogen am Gestell Weitere Informationen und Daten nden Sie auf: www.rehatec.com oder fordern Sie diese einfach per E-Mail, Fax oder Post an. 3.3 Prüfung der Lieferung Prüfen Sie bitte Ihre Lieferung auf Vollständigkeit und Unversehrtheit. Im Falle einer Beschädigung oder unvollständiger Lieferung, setzten Sie sich bitte mit unserem Kundendienst in Verbindung:... -
Seite 19: Einstellungen Des Gerätes
4. Einstellungen des Gerätes (durch den Betreiber/Leistungsträger) Bevor der Therapiestuhl Nele auf die Bedürfnisse des Patienten ein- gestellt und der Patient im Therapiestuhl positioniert werden kann, sind folgende Vorbereitungen zu treff en: Die Einstellung des Gerätes darf nur durch den Betreiber/ Leistungserbringer erfolgen! Bei allen Einstellarbeiten ist auf Klemm- und Quetschgefahr zu achten. -
Seite 20: Nele Mit Gasfederhöhenverstellung
4. Einstellungen des Gerätes Einstellen der Sitzneigung Betätigen Sie mit einer Hand den Auslösehebel am Schiebebogen und lassen Sie den Auslösehebel bei der gewünschten Sitzneigung wieder los. 4.2 Nele mit Gasfederhöhenverstellung – Einstellung der Sitzeinheit Die Sitzhöhe und -neigung ist mittels Gasdruckfeder verstellbar. Für eine sehr niedrige Position müssen ggf. -
Seite 21: Aufl Adung Des Akkus
Halten Sie den Handschalter von magnetischen Gegenständen und starken magnetischen Feldern fern! Sitzhöhe tiefer einstellen: Drücken Sie die AB-Taste bis die gewünschte Höhe erreicht ist. Sitzhöhe höher einstellen: Drücken sie die AUF-Taste bis die gewünschte Höhe erreicht ist. Aufl adung des Akkus Verbinden Sie das Ladekabel mit dem Handschalter Nun stecken Sie den Netzstecker in eine Netzsteckdose (220 V). -
Seite 22: Einstellung Der Transportrollen/Räder
4. Einstellungen des Gerätes Einstellung der Höhe Lösen Sie den Klemmhebel gegen den Uhrzeigersinn und stellen Sie die Kippsicherung in der Höhe ein. Nun ziehen Sie den Klemmhebel im Uhrzeigersinn wieder fest. Hinweis: Der Abstand der Kippsicherungsräder zum Boden sollte unge- fähr 3 cm betragen. -
Seite 23: Einstellen Der Bremswirkung
Einstellung einer starken Bremswirkung: Führen Sie den Bremshebel durch intensives Ziehen am Bremshebel in die Position der zweiten Verzahnung und lassen Sie den Brems- hebel in dieser Stellung einrasten. Einstellung der Parkposition: Führen Sie den Bremshebel durch intensives Ziehen am Bremshebel in die Position der dritten Verzahnung und lassen Sie den Bremshebel in dieser Stellung einrasten. -
Seite 24: Einstellung Des Rückens
4. Einstellungen des Gerätes 4.8 Einstellung des Rückens Der Rücken ist im Winkel und in der Höhe einstellbar, optional auch abnehmbar. Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Einstellen des Rückenwinkels Lösen Sie den Klemmhebel gegen den Uhrzeigersinn und verstellen Sie den Rücken in die gewünschte Position. -
Seite 25: Einstellung Des Schiebebogens
4.9 Einstellung des Schiebebogens Mit Hilfe des Schiebebogens lässt sich der Therapiestuhl im Alltag von A nach B bewegen. Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Wegen erhöhter Kippgefahr dürfen keine Gegenstände am Schiebebogen angebracht werden! Der Schiebebogen darf nicht zum Anheben, Tragen oder Kippen des Gerätes benutzt werden. -
Seite 26: Einstellung Des Schiebebogens, Höhenverstellbar (Optional)
4. Einstellungen des Gerätes 4.11 Einstellung des Schiebebogens, höhenverstellbar (optional) Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Arretierung nicht entfernen oder überbrücken. Rückenrohre müssen gegen unbeabsichtigtes Herausziehen gesichert sein. Arretierung ausschließlich zur Demontage der Rückenrohre betätigen. Wegen erhöhter Kippgefahr dürfen keine Gegenstände an den Schiebebogen angebracht werden! Der Schiebebogen darf nicht zum Anheben, Tragen oder Kippen des Gerätes benutzt werden. -
Seite 27: Einstellung Der Armlehnenbreite
Einstellung der Armlehnenbreite Lösen Sie die Flügelschraube gegen den Uhrzeigersinn und passen Sie die Armlehne in der Breite an. Nun ziehen Sie die Flügelschraube im Uhrzeigersinn wieder fest. Wiederholen Sie den Vorgang um die zweite Armlehne einzustellen. Einstellung der Armaufl agenbreite Lösen Sie die Innensechskantschrauben gegen den Uhrzeigersinn und bringen Sie die Armaufl age in die gewünschte Position. -
Seite 28: Einstellung Der Kopfstütze (Optional)
4. Einstellungen des Gerätes 4.14 Einstellung der Kopfstütze (optional) Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Hängen Sie keine Gegenstände an die Kopfstütze! Einstellung der Kopfstütze in der Höhe Die maximale Verstellung ist erreicht, wenn das Rohrende 1 cm aus der Halterung herausragt. -
Seite 29: Einstellung Der Armführungen (Optional)
4.16 Einstellung der Armführungen (optional) Die Armführung dient als Anlage für den Oberarm und verhindert ein Überstrecken nach hinten. Die Armführungen sind in Verbindung mit den Seitenführungs- pelotten höhen- und breitenverstellbar (s. Kapitel „4.15 Seiten- führungspelotten“). 4.17 Einstellung der Beckenpelotten (optional) Die Beckenpelotten führen die Position des Beckenbereichs. -
Seite 30: Einstellung Der Oberschenkelführungshöhe Und -Tiefe
4. Einstellungen des Gerätes Einstellung der Oberschenkelführungshöhe und -tiefe Öff nen Sie den Reißverschluss des Pelottenbezugs und nehmen Sie den Bezug und das Polster ab. Im nächsten Schritt lösen Sie die Innensechskantschrauben . Jetzt folgen Sie den weiteren Schritten: Höhenverstellung: Schieben Sie die Oberschenkelführung in die erforderliche Position. -
Seite 31: Einstellung Der Fußbank, Durchgehend
4.20 Einstellung der Fußbank, durchgehend Die Fußbank kann in Höhe, Tiefe und Neigung eingestellt werden. Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Beim Hineinsetzen und Aufstehen nicht auf die Fußbank steigen – es besteht Kippgefahr! Einstellung der Fußbankhöhe Die maximale Verstellung ist erreicht, wenn die Enden der Fußbankführung bündig mit der Halterung abschließen. -
Seite 32: Einstellung Der Fußbank, Spitzfuß (Optional)
4. Einstellungen des Gerätes Einstellung der Fußbankpositionen Lösen Sie jeweils die 4 Innensechskantschrauben der jeweiligen Fußbank gegen den Uhrzeigersinn und positionieren Sie die jeweilige Fußbank entsprechend Ihren Anforderungen. Danach ziehen Sie die 4 Innensechskantschrauben der jeweiligen Fußbank im Uhrzeigersinn wieder fest. 4.22 Einstellung der Fußbank, Spitzfuß... -
Seite 33: Einstellung Der Wadenpolster (Optional)
4.24 Einstellung der Wadenpolster (optional) Achten Sie auf eine etwaige Klemm- und Quetschgefahr der Finger! Einstellung der Wadenpolsterhöhe Lösen Sie die entsprechenden Flügelschrauben gegen den Uhr- zeigersinn. Nun können Sie das Wadenpolster in der Höhe einstellen und die Flügelschrauben im Uhrzeigersinn wieder festziehen. 4.25 Einstellung der Begurtungs-Montagesätze (optional) Die Positionierungshilfen und Gurte ermöglichen individuelle... -
Seite 34: Montage Der Brustschultergurte/Leibchen
4. Einstellungen des Gerätes 4.26 Einstellung der Brustschultergurte/Leibchen (optional) Montage der Brustschultergurte/Leibchen Der Brustschultergurt/das Leibchen wird mittels der jeweiligen Schul- tergurtbänder am Rücken außen befestigt, indem Sie die jeweiligen Gurtbänder (durch die Gurtlaschen führen) und an den 4 Klappschnallen am Rücken befestigen. Einstellung der Brustschultergurte/Leibchen Die Einstellung der Begurtung erfolgt zunächst durch das Verstellen der Gurtbänder an den jeweiligen Klappschnallen. -
Seite 35: Einstellung Des 4-Punkt-Beckengurtes (Optional)
4.28 Einstellung des 4-Punkt-Beckengurtes (optional) Montage des 4-Punkt-Beckengurtes Der 4-Punkt-Beckengurt kann mittels der Gurtbänder in den jeweiligen Klappschnallen befestigt werden, indem Sie die Gurtbänder einführen und entsprechend fi xieren. Einstellung des 4-Punkt-Beckengurtes Die Einstellung des 4-Punkt-Gurtes erfolgt zunächst durch das Verstel- len der Gurtbänder an den Klappschnallen. -
Seite 36: Einstellung Des Pelvi.locs (Optional)
4. Einstellungen des Gerätes 4.30 Einstellung des Pelvi.Locs (optional) Montage des Pelvi.Loc Um den Pelvi.Loc zu befestigen ist es erforderlich, dass Sie das jeweilige Gurtband in die Klappschnallen einführen und dann entsprechend fi xieren. Einstellung des Pelvi.Locs Die Einstellung des Gurtes erfolgt einmal durch das Verstellen der Gurtbänder über die Klappschnallen. -
Seite 37: Technische Daten
5. Technische Daten Nele Classic Nele Nele mit Outdoor-Untergestell 37 von 46 Technische Änderungen und Druckfehler vorbehalten. -
Seite 38: Produktmaße
5. Technische Daten 5.1 Produktmaße Gerätemaße Nele und Nele Outdoor Sitztiefe Unter - Sitzbreite Thorax breite s chen kel län ge Standard verkürzt verlängert 14 – 23 cm 17 – 27 cm 12 – 22 cm — 14,5 – 20 cm 10 –... -
Seite 39: Produktbeschreibung / Materialien
5.2 Produktbeschreibung / Materialien Zusammensetzung Höhenverstellbares Grundgestell, Transportrollen, höhenverstellbares Rückenteil, tiefen- und breitenver- stellbares Sitzteil, breitenverstellbare Beckenpelotten, breitenverstellbare Seitenführungspelotten, Sitzteil abduzierbar, stufenlose Rückenverstellung, Sitzkantelung und Bezüge. Das Basissystem besteht aus Aluminium, Stahl und schichtverleimtes Holz. Aluminiumteile sind eloxiert oder pulverbeschichtet. Stahlbauteile sind verchromt oder pulverbeschichtet. Holzteile sind lasiert. Die Bepolste- rung besteht aus PE-Schaumstoff... -
Seite 40: Ip-Bewertung
5. Technische Daten 5.4 IP-Bewertung IP 5 1 Schutz gegen Fremdkörper und Berührung kein Schutz Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 50 mm Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 2,5 mm Geschützt gegen feste Fremdkörper mit Durchmesser ≥... -
Seite 41: Prüfung Elektromagnetischer Störgrößen (Emissionen Und Störfestigkeit)
Betrieb zu bestätigen. Die Verwendung von Zubehör, Wandlern oder Kabeln, die nicht von Rehatec GmbH spezifi ziert oder bereitgestellt wurden, kann zu höheren EM-Emissionen oder verminderter elektromagnetischer Störfestigkeit dieses Geräts führen und dessen nicht ordnungsgemäßen Betrieb zur Folge haben. -
Seite 42: Testbetrieb Bei Störfestigkeitsprüfungen
5. Technische Daten Testbetrieb bei Störfestigkeitsprüfungen 1. Batteriemodus, Standby aktiviert/bereit. 2. Aufl ademodus, Antrieb fährt nicht Elektromagnetische IEC 60601-1-2 Zusätzliche Störfestigkeitsnormen Prüfpegel Prüfpegel Elektrostatische Entladung ± 8 kV Kontakt ± 6 kV Kontakt IEC61000-4-2 ± 2 kV, ± 4 kV, ± 8 kV, ± 15 kV Luft Gestrahlte hochfrequente 10 V/m 20 V/m... -
Seite 43: Produktkennung
6. Produktkennung Zur eindeutigen Identifi zierung sind am Grundgestell (Siehe Kapitel „3. Produkt- und Lieferübersicht“) folgende Etiketten angebracht: 6.1 Typenschild Therapiestuhl Nele Classic Herstelleradresse Produktbezeichnung Produktgröße Medizin- Nele Classic Gr. 0 1 2 produkt Maximale Belastung Herstellungsjahr NEC2XXXXX 20XX Seriennummer Die Gebrauchsanweisung Warnhinweise ist zu beachten... - Seite 44 Notizen 44 von 46...
-
Seite 45: Garantiekarte
Sie haben ein hochwertiges Produkt der Firma Rehatec® GmbH erworben. Das unten bezeichnete Rehatec®-Erzeugnis ist von einwandfreier Qualität und zweck- mäßiger Konstruktion. Die Rehatec® GmbH verpfl ichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen einer dreijährigen Garantie ab Kaufdatum kosten- los zu beheben. - Seite 46 Rehatec® GmbH | In den Kreuzwiesen 35 | 69250 Schönau | Deutschland Tel.: 06228 / 91 36 0 | Fax: 06228 / 91 36 99 | www.rehatec.com © 2020 Rehatec® GmbH | Alle Rechte vorbehalten | 06 / 2020...
