6. Bedienung / Einstellung von Gerät und Zubehör

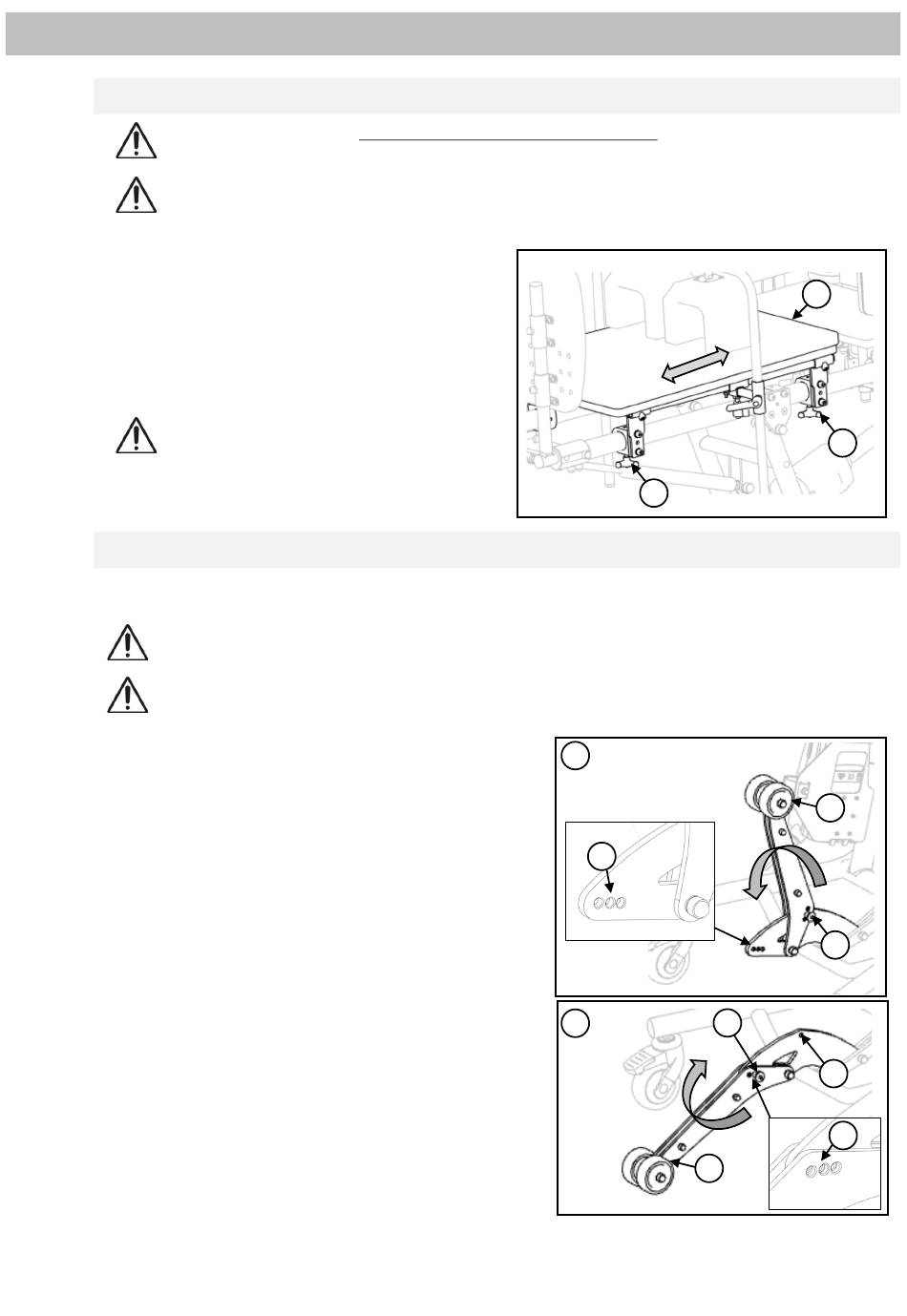

Durchgehende Beinauflagen Lasse Gr.5
GEFAHR! Alle Einstellungen nur ohne den Patienten oder in waagerechte Position des Liegebretts
durchführen! In Schräglage muss der Patient sicher fixiert sein!
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
Die durchgehende Beinauflagen (1) lassen sich nur in Höhe einstellen.
Für Höheverstellung (Bild A):
• Flügelschrauben (2) von beide Seiten gegen den
Uhrzeigersinn lösen.
• Beinauflage (1) auf gewünschte Höhe einstellen.
• Flügelschraube (1) im Uhrzeigersinn wieder fest
anziehen.
.
GEFAHR! Ziehen Sie nach jeder vorgenommenen
Einstellung alle Klemmelemente wieder fest!
6.6 Kippsicherung Lasse Gr. 5
Die Kippsicherung des Lasse Gr. 5 sichert das Gestell vor dem Kippen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Klemmelemente wieder fest!
GEFAHR!
Zur Aktivierung (Bild A)
Arretierbolzen (2) auslösen und herausziehen. Kippsicherung (1)
absenken, bis eine der Bohrungen (3) sich über der
Ausgangsbohrung befindet. Arretierbolzen (2) einstecken, bis
dieser vollständig auslöst (Bild B).
Zur Bodenhöhenverstellung (Bild B)
Arretierbolzen (2) auslösen und herausziehen. Kippsicherung (1)
anheben, und in nebenliegende Bohrungen (5) einstecken, bis
dieser vollständig auslöst.
Zur Deaktivierung (Bild B)
Arretierbolzen (2) auslösen und herausziehen. Kippsicherung
anheben, bis eine der Bohrungen (5) sich über Bohrung (4)
befindet. Arretierbolzen (2) einstecken, bis dieser vollständig
auslöst.
1023919 Rev 1.0
Die Kippsicherung von Lasse Größe 5 muss während jeder Benutzung aktiv sein!
2
A
3
B
2
1
1
2
1
2
4
5
