GER
4.5.3
Montage DTI-Kühlgerät (Einbau)
4.5.3.1
Ausschnitte für DTI-Kühlgerät herstellen

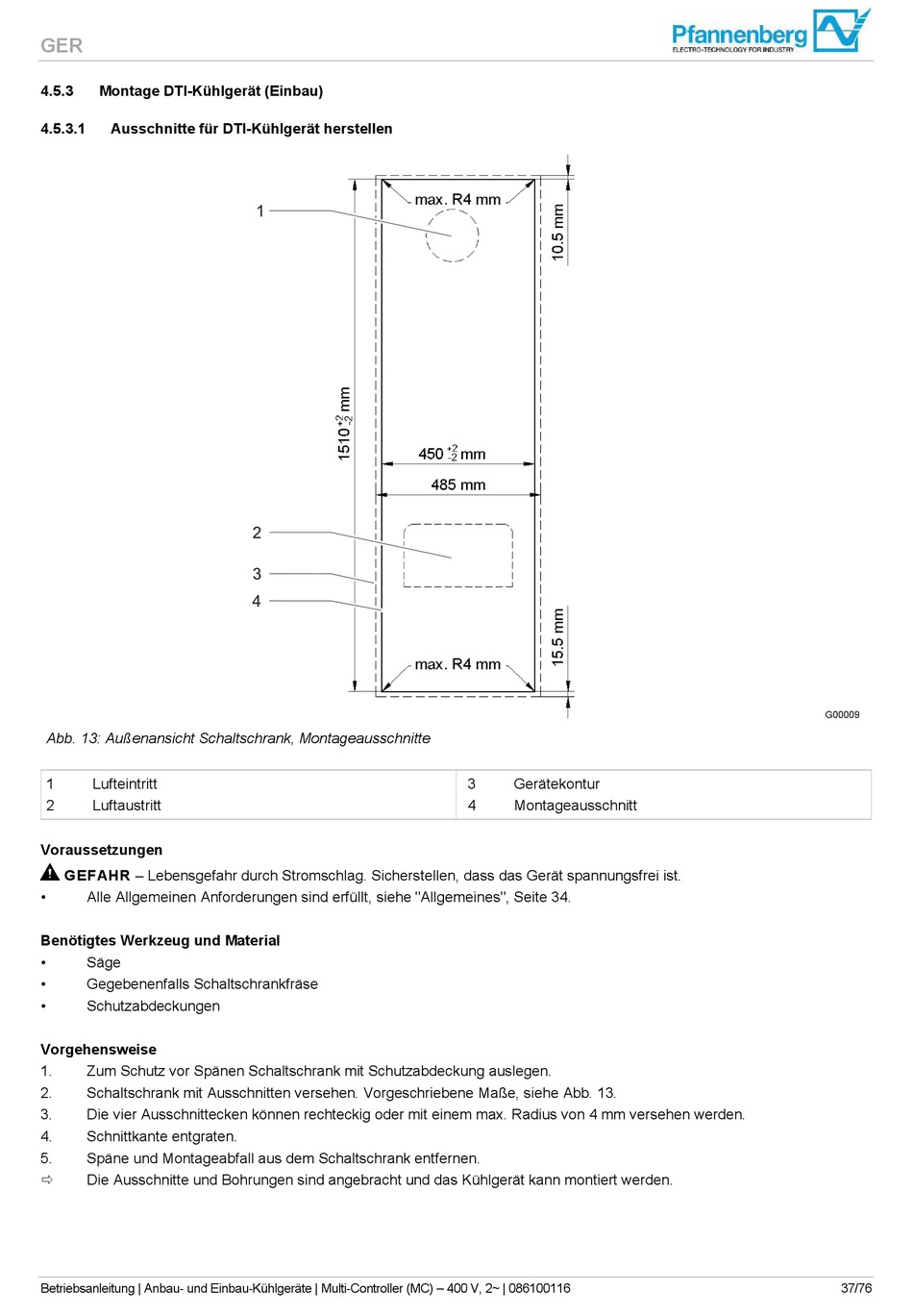

Abb. 13: Außenansicht Schaltschrank, Montageausschnitte
1
Lufteintritt
2
Luftaustritt
Voraussetzungen
GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist.
•
Alle Allgemeinen Anforderungen sind erfüllt, siehe "Allgemeines", Seite 34.
Benötigtes Werkzeug und Material
•
Säge
•
Gegebenenfalls Schaltschrankfräse
•
Schutzabdeckungen
Vorgehensweise
1.
Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
2.
Schaltschrank mit Ausschnitten versehen. Vorgeschriebene Maße, siehe Abb. 13.
3.
Die vier Ausschnittecken können rechteckig oder mit einem max. Radius von 4 mm versehen werden.
4.
Schnittkante entgraten.
5.
Späne und Montageabfall aus dem Schaltschrank entfernen.
Die Ausschnitte und Bohrungen sind angebracht und das Kühlgerät kann montiert werden.
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Multi-Controller (MC) – 400 V, 2~ | 086100116
3
Gerätekontur
4
Montageausschnitt
G00009
37/76
