3 Descripción de la unidad
3.1

Estructura de la unidad

Los climatizadores para montaje superficial e integrado Pfannenberg de las series DTS y DTI se han diseñado para la
disipación del calor desde armarios eléctricos. De este modo, se protegen los componentes sensibles del armario eléctrico. El
condensado producido durante la refrigeración se drena a través de un sistema integrado.
• Los climatizadores funcionan con refrigerante difícilmente inflamable y no dañino para la capa de ozono.

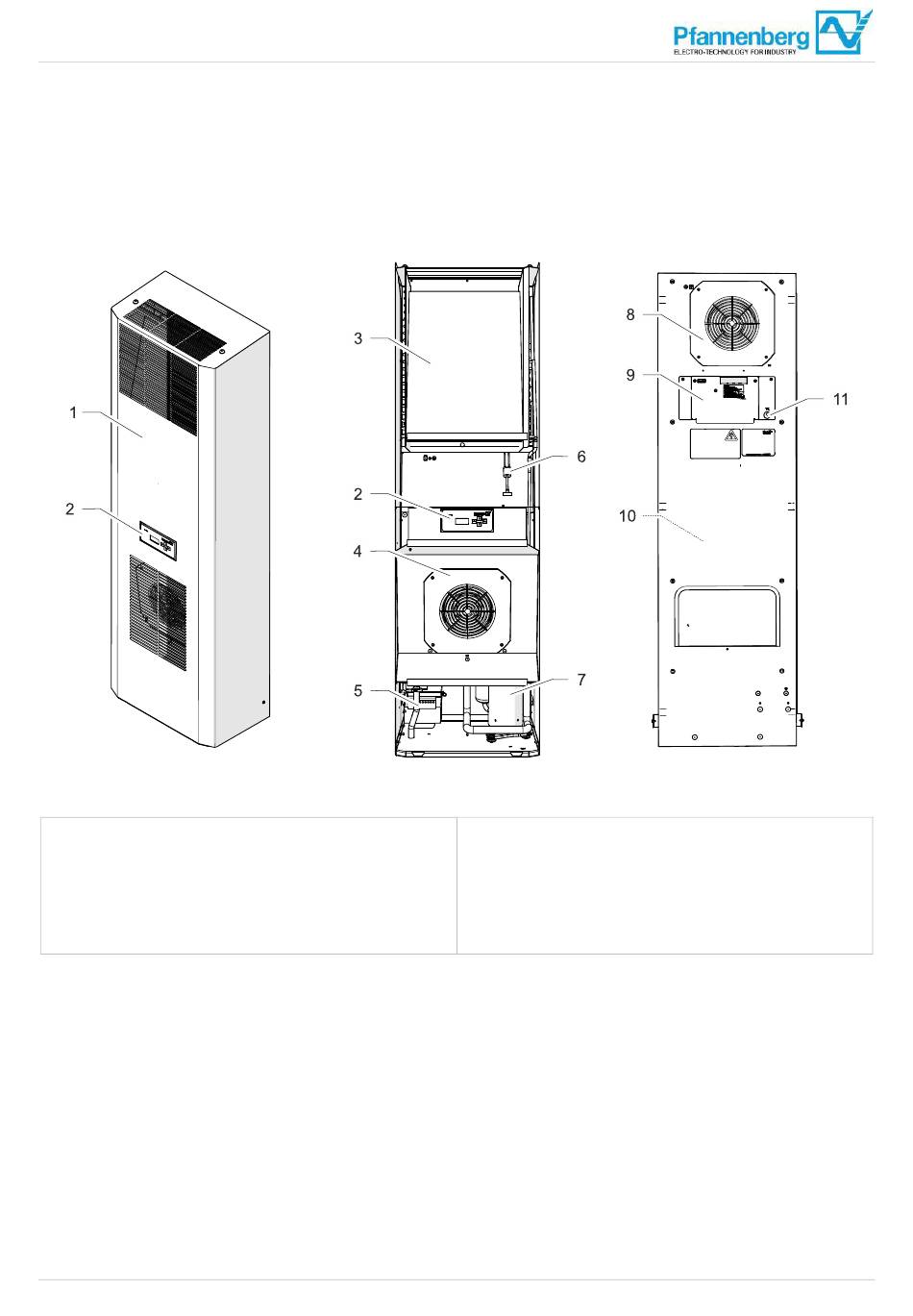

Fig. 1: Estructura de la unidad (ejemplo de climatizador DTS)
1 Protector de la unidad
2 Unidad indicadora (Sc)/unidad de control (MC)
3 Condensador
4 Ventilador del condensador (externo)
5 Drenaje del condensado
6 Interruptor de alta presión
Instrucciones de servicio | Acondicionadores para montaje y empotrado | Multicontrolador (MC) – 400 V, 2~ | 086100116
7 Compresor
8 Ventilador del evaporador (interno)
9 Área de conexión con cubierta
10 Evaporador (interior)
11 Sonda de temperatura TS2 (solo en el controlador
MC)
G00080
