3.4.2
Controller
Die Controller sind Regeleinheiten zum Einstellen von kältetechnischen Funktionen und Betriebsdaten. Sie ermöglichen das
Auslesen von Systemmeldungen und Diagnosedaten.
Die Controller verfügen über eine Serviceschnittstelle, an der unterschiedliche Konfigurationen möglich sind.
Außerdem existiert ein Anschluss für Sammelstörmeldungen.

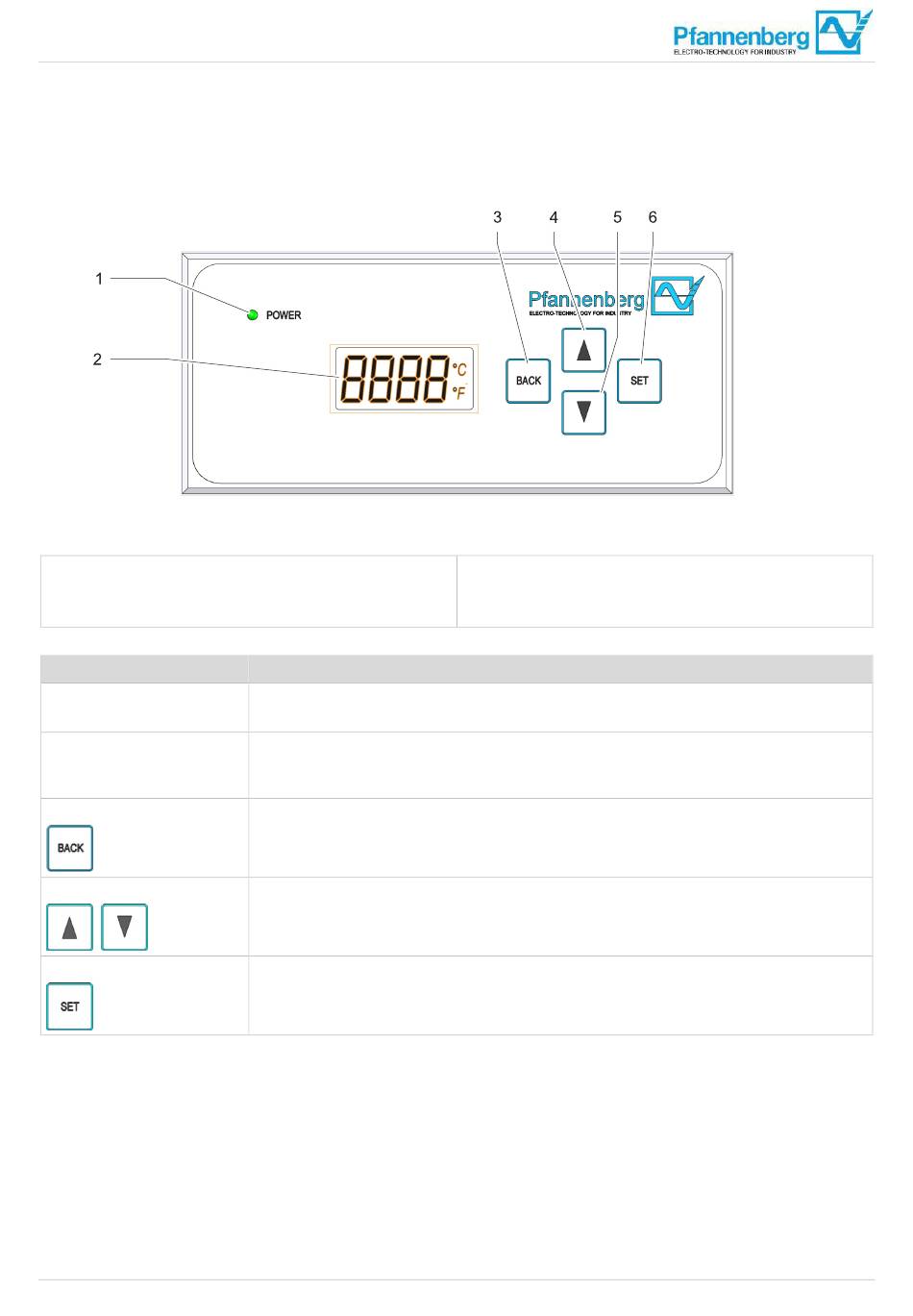

Abb. 4: Bedieneinheit Multi-Controller (MC)
1
LED-Leuchte
2
LCD-Display
3
Taste BACK
Bedien- / Anzeigeelement
LED-Leuchte
LCD-Display
(4-stellig)
Taste BACK
Taste SCROLL UP / DOWN
Taste SET
Tab. 3: Bedien- und Anzeigeelemente am Multi-Controller
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Multi-Controller (MC) – 400 V, 2~ | 086100116
Funktion
Zeigt den Betriebsmodus an:
Dauerhaft Leuchten = Störungsfrei / Blinken = Betriebsstörung
Zeigt Systeminformationen:
Temperatur-Messeinheit, Energiefunktion, Betriebsmodus, Systemdaten, Fehlernummer und
Menüeinstellungen / Menüpunkte / Menüebene.
•
Aktivierung der Menüeinstellungen.
•
Rücksprung auf die nächsthöhere Menüebene.
SCROLL UP / DOWN der Menüpunkte oder der Anzeigeelemente, in der aktuellen
Menüebene.
•
Auswahl des aktuellen Menüpunktes.
•
Sprung auf die nächstniedrigere Menüebene.
4
Taste SCROLL UP
5
Taste SCROLL DOWN
6
Taste SET
G00018
16/76
