Pfannenberg DTI 6201 Serie Betriebsanleitung Seite 15

GER
3.4 Funktionsbeschreibung
3.4.1 Luftkreislauf
VORSICHT
Verbrennungsgefahr
Verbrennungsgefahr durch hohe Temperaturen am Umgebungsluft-Austritt. Abhängig von der Umgebungstemperatur kann
der Luftaustritt sehr warm werden.
• Keine Körperteile unmittelbar vor den Umgebungsluft-Austritt (A) halten.
Frontansicht

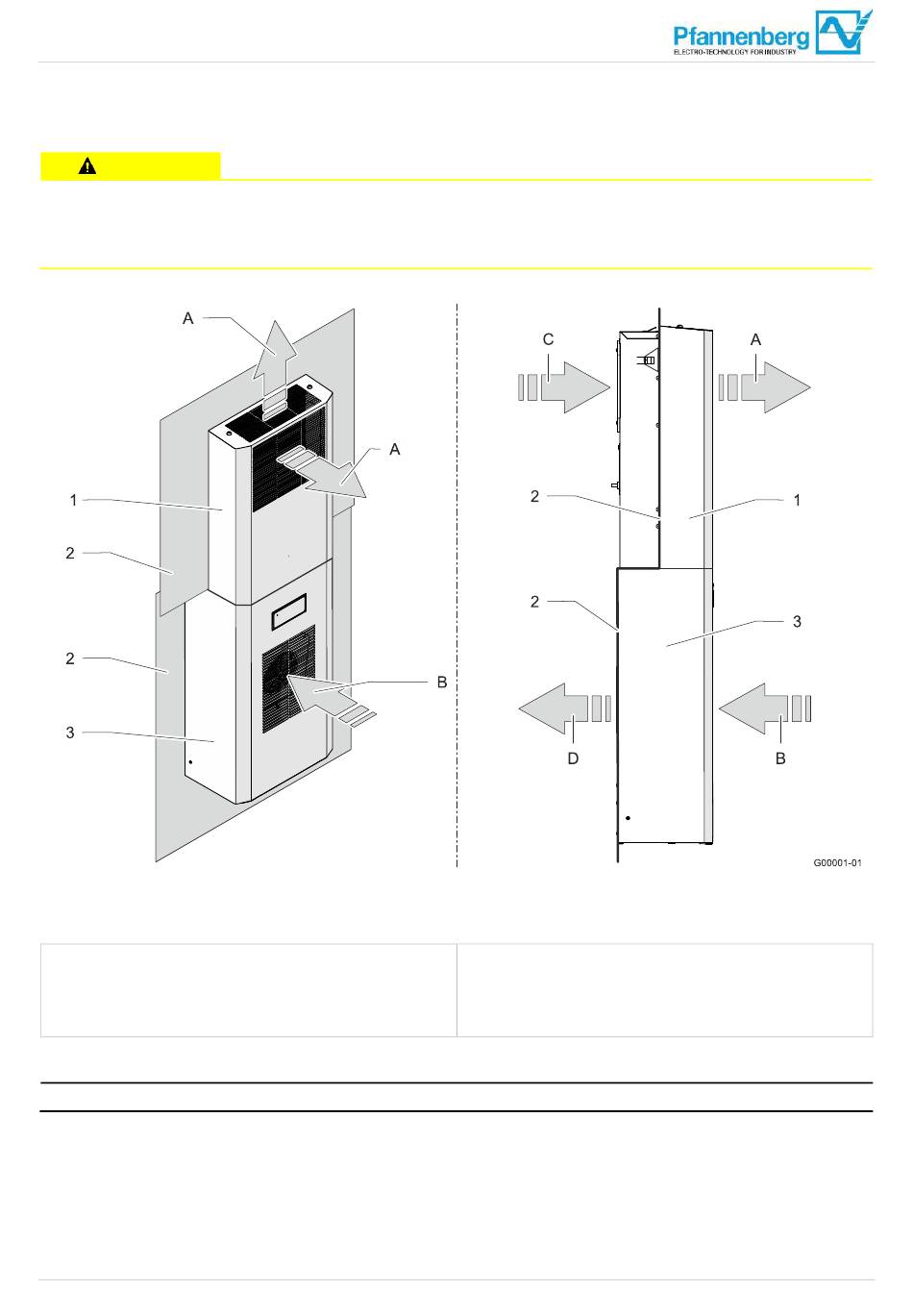

Abb 3: Luftkreislauf Schaltschrank DTI/DTS
A Umgebungsluft-Austritt
B Umgebungsluft-Eintritt
C Warmluft-Eintritt (Schaltschrank)
D Kaltluft-Austritt (Schaltschrank)
HINWEIS
Der obere Teil von Abb 3 zeigt das DTI-Kühlgerät (1) und im unteren Teil ist ein DTS-Kühlgerät (3) dargestellt.
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Multi-Controller (MC) – 400 V, 2~ | 086100116
Seitenansicht
1 DTI-Gerätehaube
2 Schaltschrank
3 DTS-Gerätehaube
G00001-01
15/76
