GER
4.6.4
Multimaster-Steuerung
ACHTUNG
Beschädigung des Gerätes!
Beschädigung des Gerätes und des Controllers durch anlegen von Fremdspannung an die Multimaster Ein- / Ausgänge.
•
Keine Fremdspannung an die Multimaster Ein- / Ausgänge (MM1 / MM2) anlegen.
•
Die Multimaster Ein- / Ausgänge werden aus dem Kühlgerät mit einer Kleinspannung (< 20 V, 20 mA) versorgt.
Die Multimaster-Funktion kann bis zu sechs Kühlgeräte im Verbund (Bus-Funktion) steuern. Der Anschluss erfolgt eingangs-
und ausgangsseitig über die Klemmen MM1 und MM2.
4.6.4.1
Multimaster-Steuerung anschließen
Voraussetzungen
GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist.
Vorgehensweise

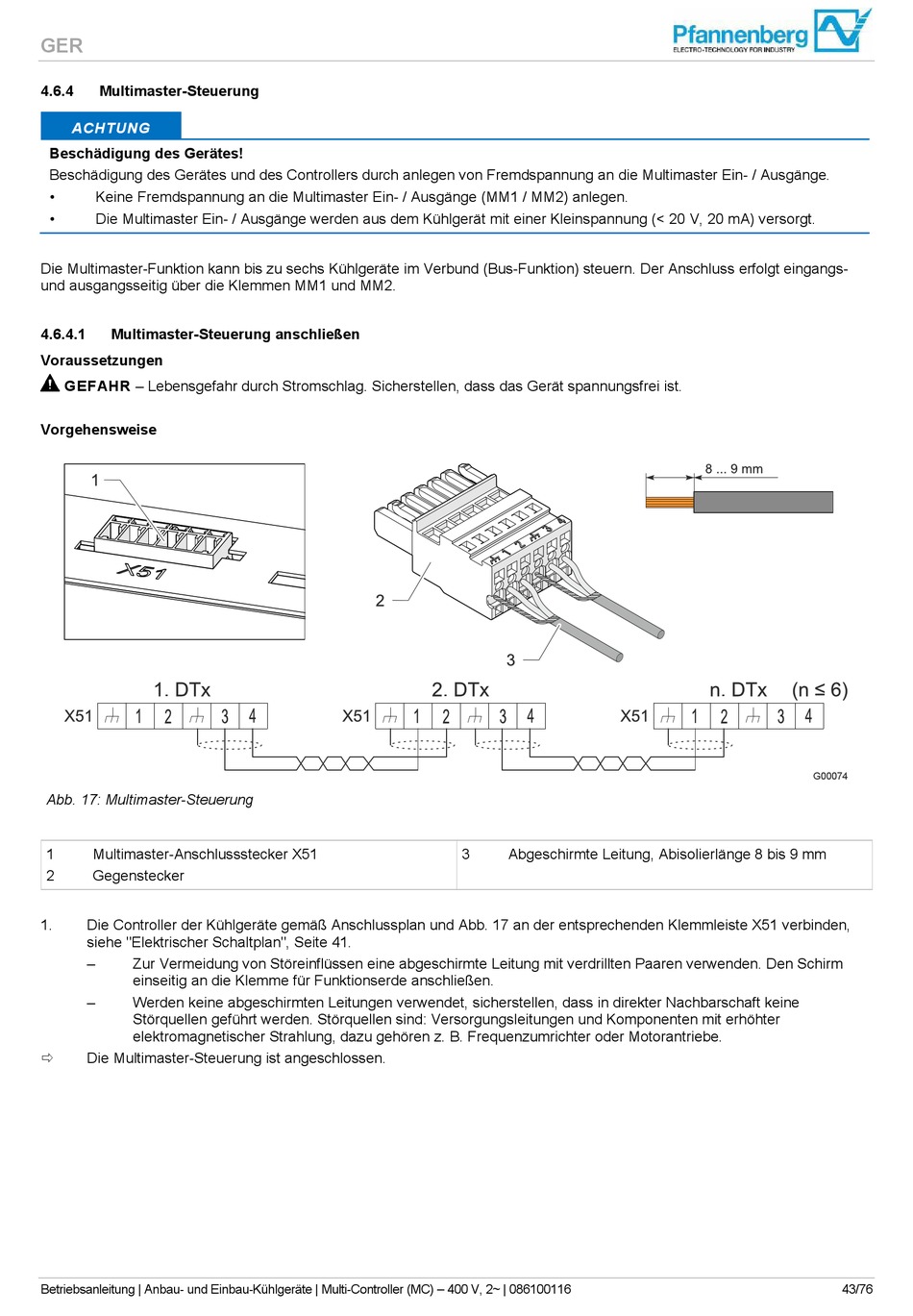

Abb. 17: Multimaster-Steuerung
1
Multimaster-Anschlussstecker X51
2
Gegenstecker
1.
Die Controller der Kühlgeräte gemäß Anschlussplan und Abb. 17 an der entsprechenden Klemmleiste X51 verbinden,
siehe "Elektrischer Schaltplan", Seite 41.
–
Zur Vermeidung von Störeinflüssen eine abgeschirmte Leitung mit verdrillten Paaren verwenden. Den Schirm
einseitig an die Klemme für Funktionserde anschließen.
–
Werden keine abgeschirmten Leitungen verwendet, sicherstellen, dass in direkter Nachbarschaft keine
Störquellen geführt werden. Störquellen sind: Versorgungsleitungen und Komponenten mit erhöhter
elektromagnetischer Strahlung, dazu gehören z. B. Frequenzumrichter oder Motorantriebe.
Die Multimaster-Steuerung ist angeschlossen.
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Multi-Controller (MC) – 400 V, 2~ | 086100116
3
Abgeschirmte Leitung, Abisolierlänge 8 bis 9 mm
G00074
43/76
