RUS

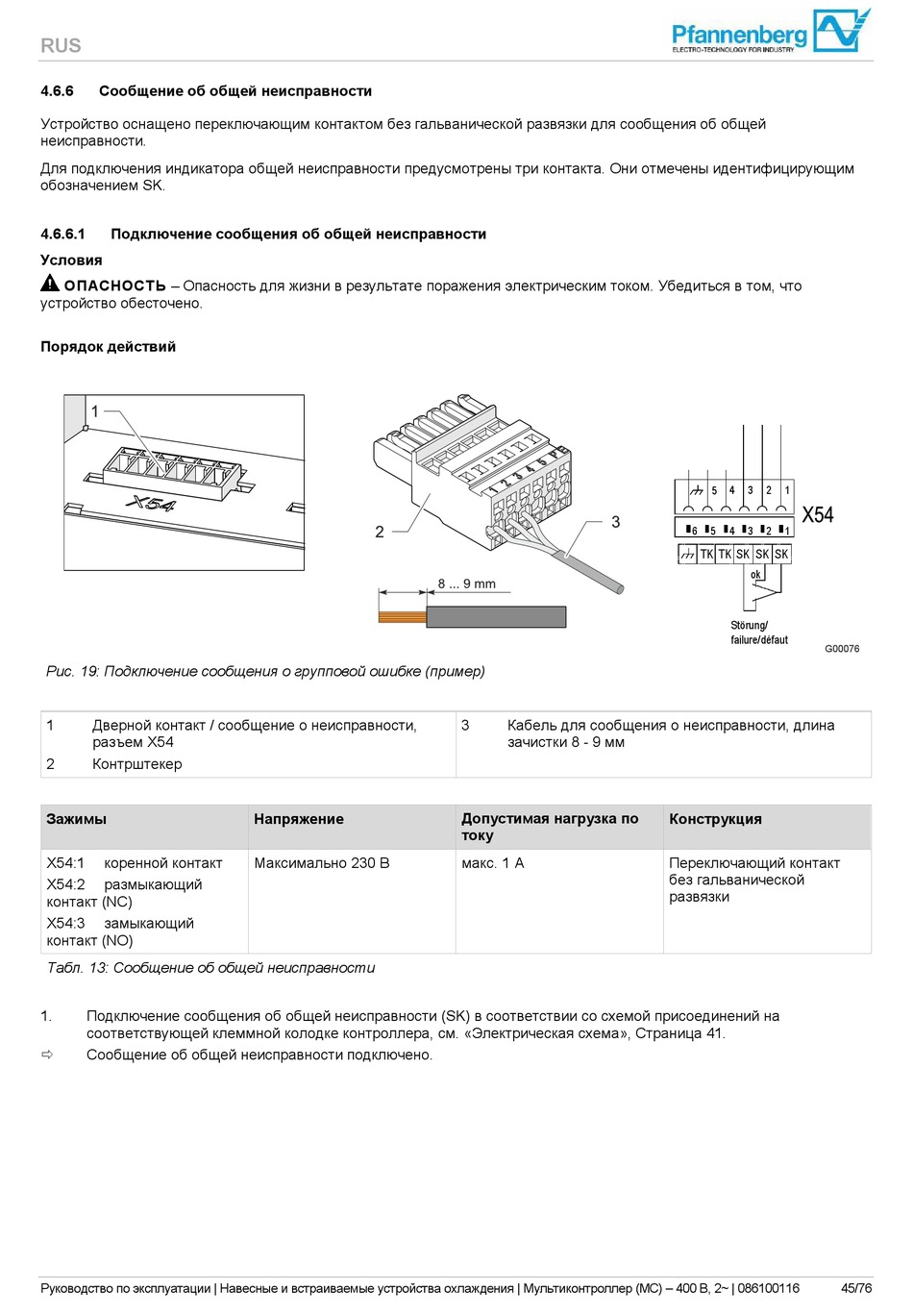

4.6.6 Сообщение об общей неисправности
Устройство оснащено переключающим контактом без гальванической развязки для сообщения об общей
неисправности.
Для подключения индикатора общей неисправности предусмотрены три контакта. Они отмечены идентифицирующим
обозначением SK.
4.6.6.1 Подключение сообщения об общей неисправности
Условия
ОПАСНОСТЬ – Опасность для жизни в результате поражения электрическим током. Убедиться в том, что
устройство обесточено.
Порядок действий
Рис. 19: Подключение сообщения о групповой ошибке (пример)
1 Дверной контакт / сообщение о неисправности,
разъем X54
2 Контрштекер
Зажимы
X54:1 коренной контакт
X54:2 размыкающий
контакт (NC)
X54:3 замыкающий
контакт (NO)
Табл. 13: Сообщение об общей неисправности
1. Подключение сообщения об общей неисправности (SK) в соответствии со схемой присоединений на
соответствующей клеммной колодке контроллера, см. «Электрическая схема», Страница 41.
Сообщение об общей неисправности подключено.

Руководство по эксплуатации | Навесные и встраиваемые устройства охлаждения | Мультиконтроллер (МC) – 400 B, 2~ | 086100116
Напряжение
Максимально 230 В
3 Кабель для сообщения о неисправности, длина
зачистки 8 - 9 мм
Допустимая нагрузка по
току
макс. 1 A
4 3 2 1
5
6 5 4 3 2 1
TK TK SK SK SK
ok
Störung/
failure/défaut
G00076
Конструкция
Переключающий контакт
без гальванической
развязки
45/76
