ITA
3 Descrizione dell'apparecchio
3.1 Struttura dell'apparecchio
I condizionatori Pfannenberg a montaggio annesso e ad incasso delle serie DTS e DTI sono progettati per la dissipazione del
calore dai quadri elettrici. Essi proteggono parti delicate all'interno del quadro elettrico. La condensa che si forma nel
raffreddamento viene fatta defluire attraverso un tubo flessibile integrato.
• I condizionatori funzionano con refrigeranti molto difficilmente infiammabili e innocui per lo strato di ozono.

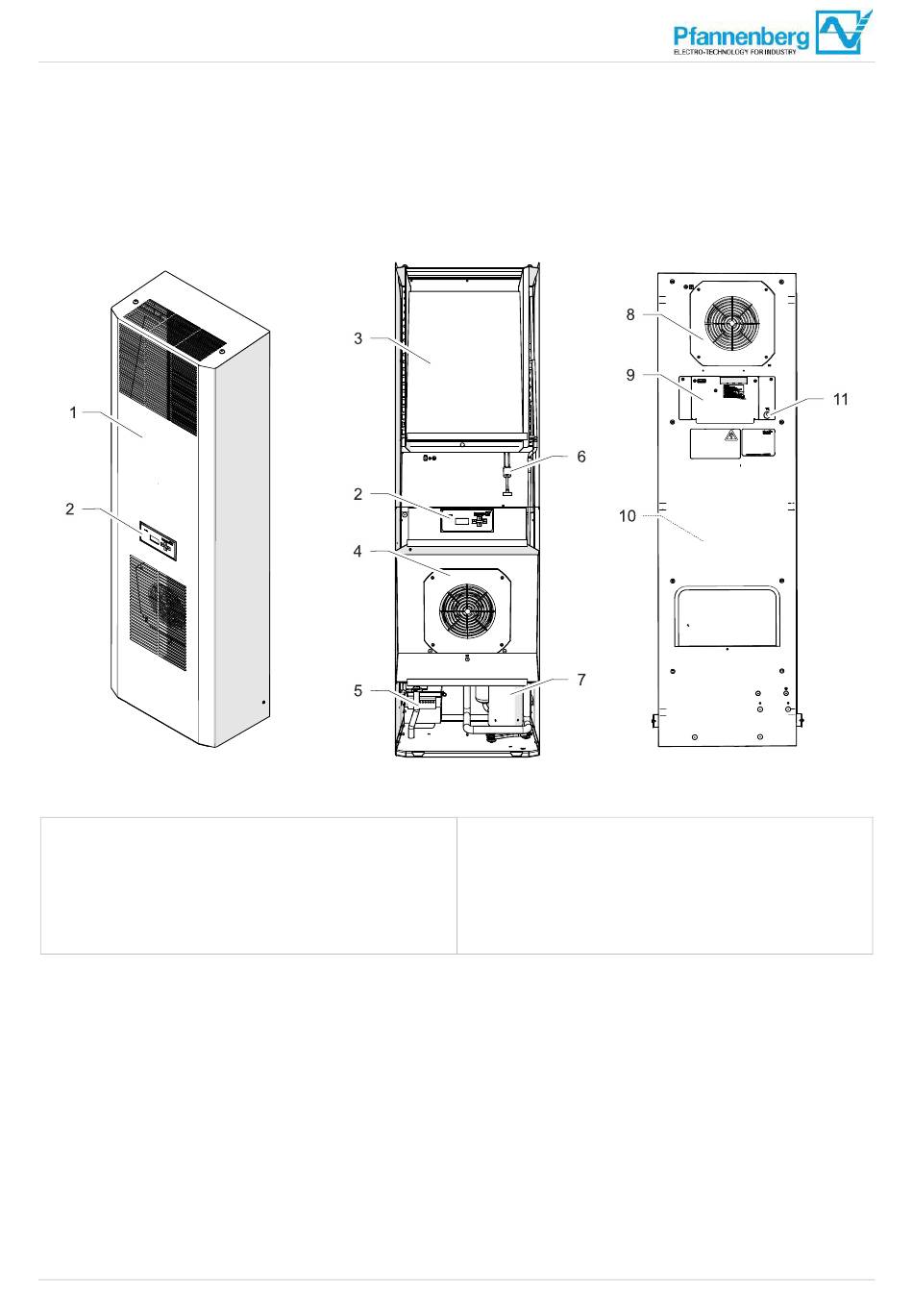

Fig. 1: Struttura dell'apparecchio (esempio condizionatore DTS)
1 Coperchio dell'apparecchio
2 Unità di visualizzazione (SC) / unità di comando (MC)
3 Condensatore
4 Ventola del condensatore (esterno)
5 Scarico di condensa
6 Interruttore alta pressione
Istruzioni per l'uso | Condizionatori eseternie da incasso | Multi-Controller (MC) – 400 V, 2~ | 086100116
7 Compressore
8 Ventola dell'evaporatore (interno)
9 Vano terminali con coperchio
10 Evaporatore (interno)
11 Sensore di temperatura TS2 (solo con controller MC)
G00080
12/76
