4.5.3
Montaggio condizionatore DTI (Integrato)
4.5.3.1
Praticare le aperture per il condizionatore DTI

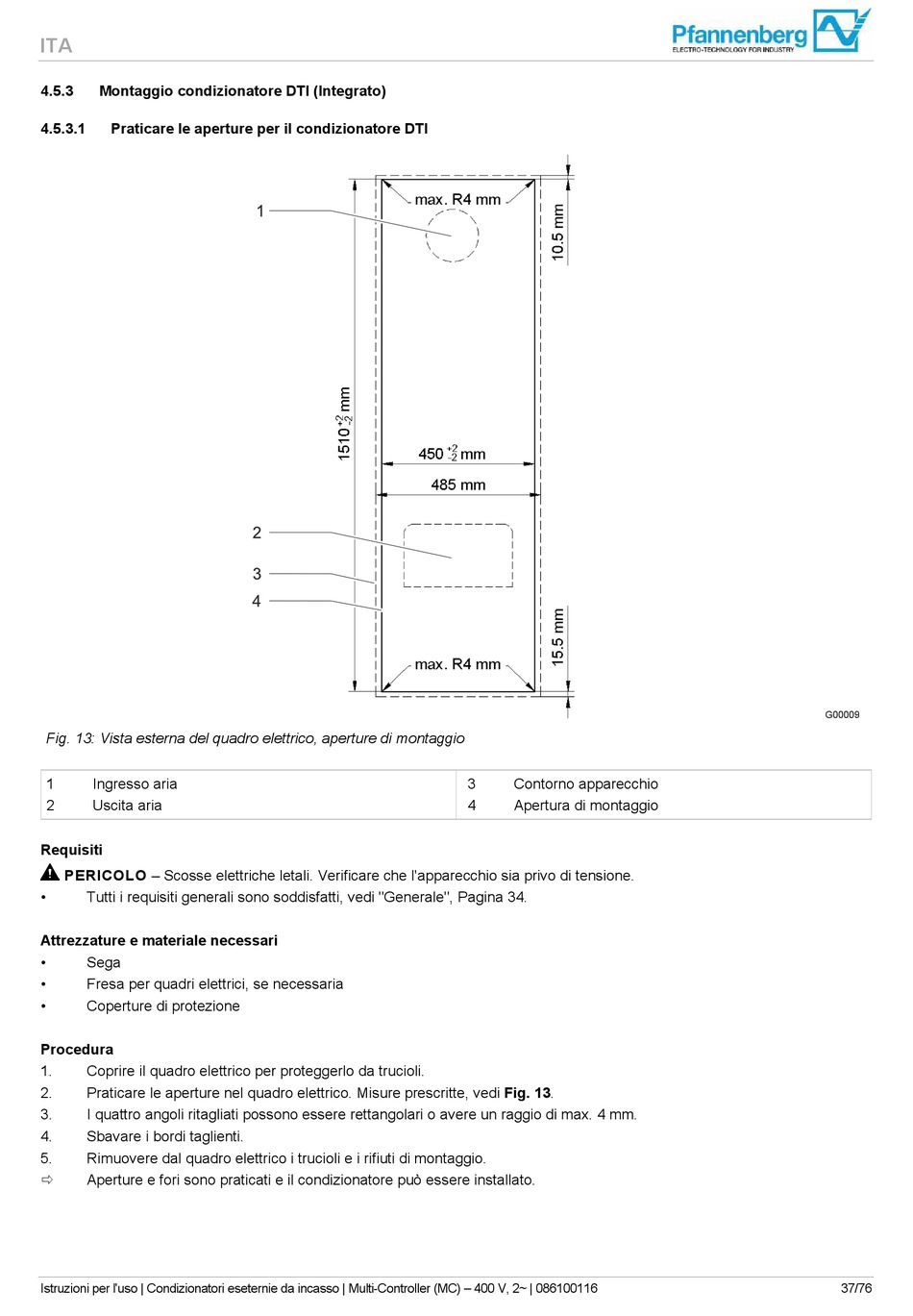

Fig. 13: Vista esterna del quadro elettrico, aperture di montaggio
1
Ingresso aria
2
Uscita aria
Requisiti
PERICOLO – Scosse elettriche letali. Verificare che l'apparecchio sia privo di tensione.
•
Tutti i requisiti generali sono soddisfatti, vedi "Generale", Pagina 34.
Attrezzature e materiale necessari
•
Sega
•
Fresa per quadri elettrici, se necessaria
•
Coperture di protezione
Procedura
1.
Coprire il quadro elettrico per proteggerlo da trucioli.
Praticare le aperture nel quadro elettrico. Misure prescritte, vedi Fig. 13.
2.
3.
I quattro angoli ritagliati possono essere rettangolari o avere un raggio di max. 4 mm.
4.
Sbavare i bordi taglienti.
5.
Rimuovere dal quadro elettrico i trucioli e i rifiuti di montaggio.
Aperture e fori sono praticati e il condizionatore può essere installato.
Istruzioni per l'uso | Condizionatori eseternie da incasso | Multi-Controller (MC) – 400 V, 2~ | 086100116
3
Contorno apparecchio
4
Apertura di montaggio
G00009
