4.5.3.2 Montaje del armario eléctrico en el climatizador DTI (empotrado)

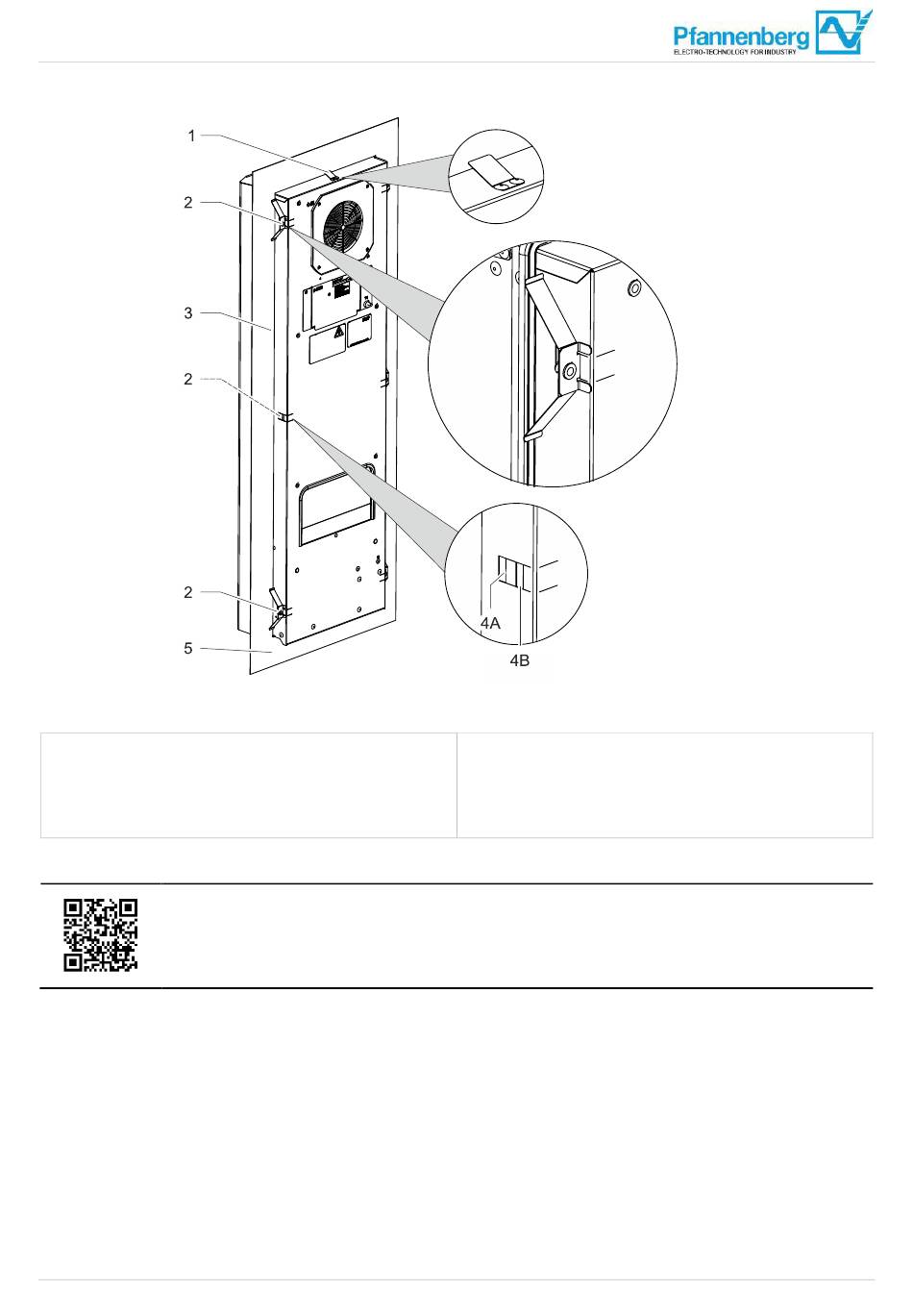

Fig. 14: Montaje del climatizador
1 Resortes elásticos
2 Resortes de fijación (número en función del tamaño:
DTI 6201 a 6501: 6×; DTI 6801: 10×)
3 Climatizador DTI
NOTA
Para el vídeo de montaje de los climatizadores DTI solo tiene que escanear o hacer clic en el código QR
adjunto.
Instrucciones de servicio | Acondicionadores para montaje y empotrado | Multicontrolador (MC) – 400 V, 2~ | 086100116
(4A + 20 mm)
4A Recorte de la carcasa para resortes de fijación
4B Recorte de la carcasa para resortes de fijación
(para armarios eléctricos con marco de refuerzo)
5 Pared del armario eléctrico/puerta del armario
eléctrico
G00010-01
