4.5.2 Монтаж устройства охлаждения DTS (боковое навешивание)
4.5.2.1 Выполнить вырезы для устройства охлаждения DTS
Монтажные отверстия

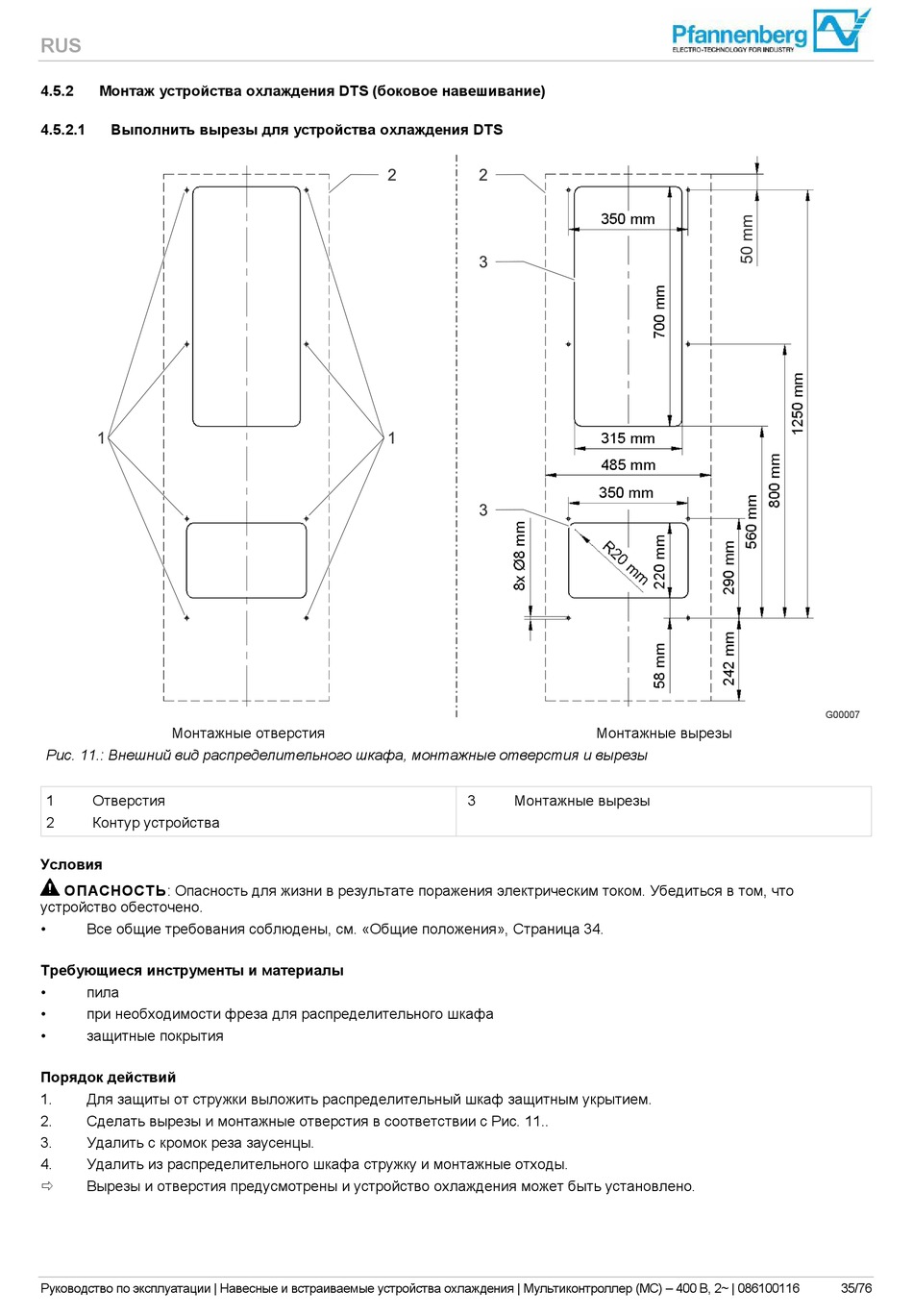

Рис. 11.: Внешний вид распределительного шкафа, монтажные отверстия и вырезы
1 Отверстия
2 Контур устройства
Условия
ОПАСНОСТЬ: Опасность для жизни в результате поражения электрическим током. Убедиться в том, что
устройство обесточено.
• Все общие требования соблюдены, см. «Общие положения», Страница 34.
Требующиеся инструменты и материалы
• пила
• при необходимости фреза для распределительного шкафа
• защитные покрытия
Порядок действий
1. Для защиты от стружки выложить распределительный шкаф защитным укрытием.
2. Сделать вырезы и монтажные отверстия в соответствии с Рис. 11..
3. Удалить с кромок реза заусенцы.
4. Удалить из распределительного шкафа стружку и монтажные отходы.
Вырезы и отверстия предусмотрены и устройство охлаждения может быть установлено.

Руководство по эксплуатации | Навесные и встраиваемые устройства охлаждения | Мультиконтроллер (МC) – 400 B, 2~ | 086100116
Монтажные вырезы
3 Монтажные вырезы
G00007
