4.5.3.2
Montaggio condizionatore DTI (incasso) su quadro elettrico

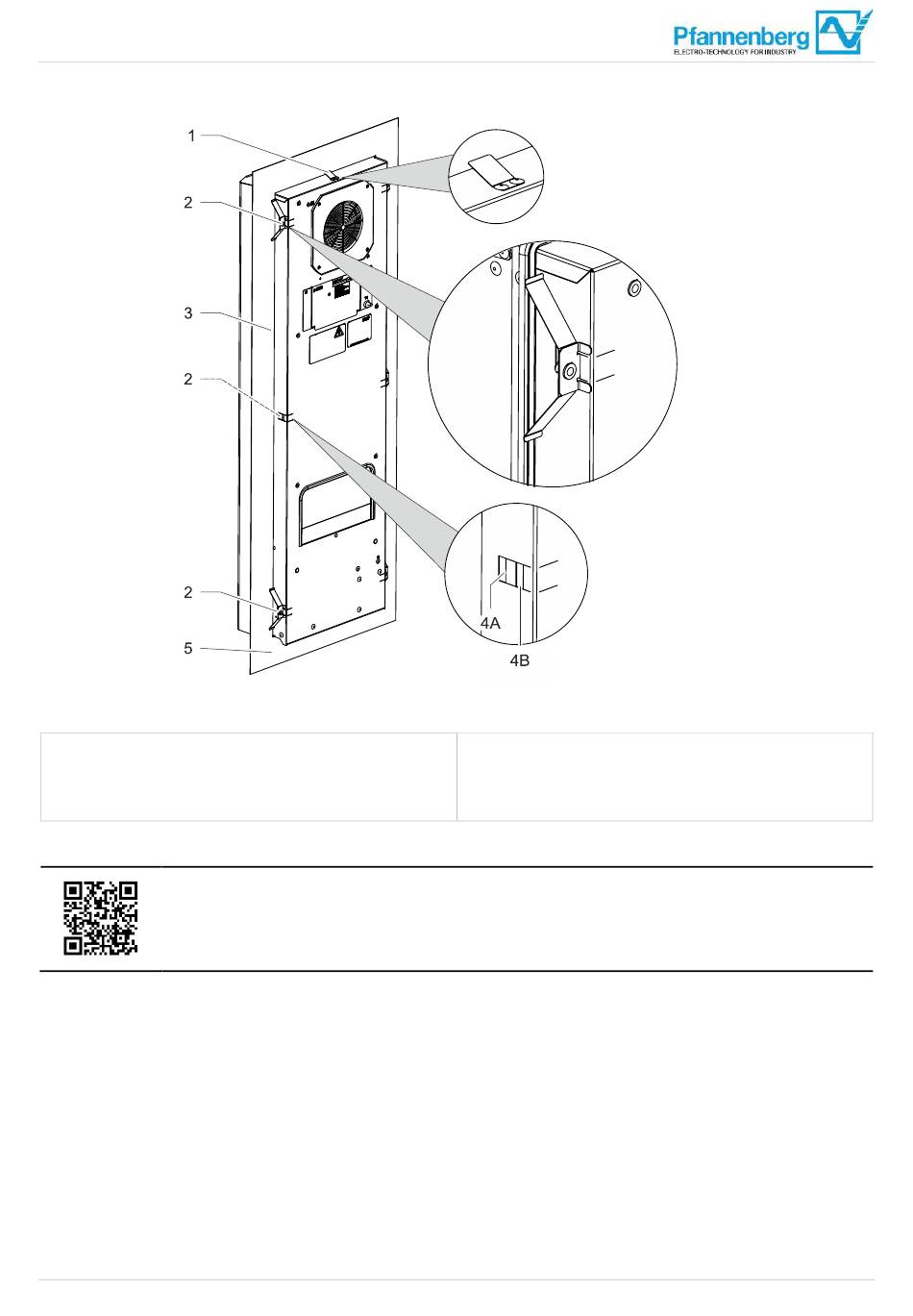

Fig. 14: Montare il condizionatore
1
Molla a scatto
2
Molle di fissaggio (il numero dipende dalle dimensioni:
DTI da 6201 a 6501: 6×; DTI 6801: 10×)
3
Condizionatore DTI
NOTA
Per vedere il video di montaggio di condizionatori DTI basta eseguire la scansione del codice QR qui
accanto o cliccarlo.
Istruzioni per l'uso | Condizionatori eseternie da incasso | Multi-Controller (MC) – 400 V, 2~ | 086100116
(4A + 20 mm)
4A
Apertura nell'alloggiamento per molla di fissaggio
4B
Apertura nell'alloggiamento per la molla di montaggio
(per quadri elettrici con telaio di irrigidimento)
5
Parete del quadro elettrico / porta del quadro elettrico
G00010-01
38/76
