Anschluss Schweißbrenner (ohne Gasdosiereinheit GDE)
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt
und entsprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Verschlusskupplung) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Anschlussnippel der Brenner-Schutzgasleitung in Adapter (G 1/8" > Verschlusskupplung) einstecken.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel (G 1/4", Anschluss Plasmagas) aufschrauben.
•
Adapter (G 1/8" > Stecknippel) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Anschlussbuchse der Brenner-Plasmagasleitung auf Adapter (G 1/8" > Stecker) stecken.
099-008722-EW500
01.02.2012
Beschreibung
0
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Adapter (G 1/4" > G 1/8")
Adapter (G 1/8" > Verschlusskupplung)
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Adapter (G 1/8" > Stecknippel)
Aufbau und Funktion
HINWEIS
1
2
4
2

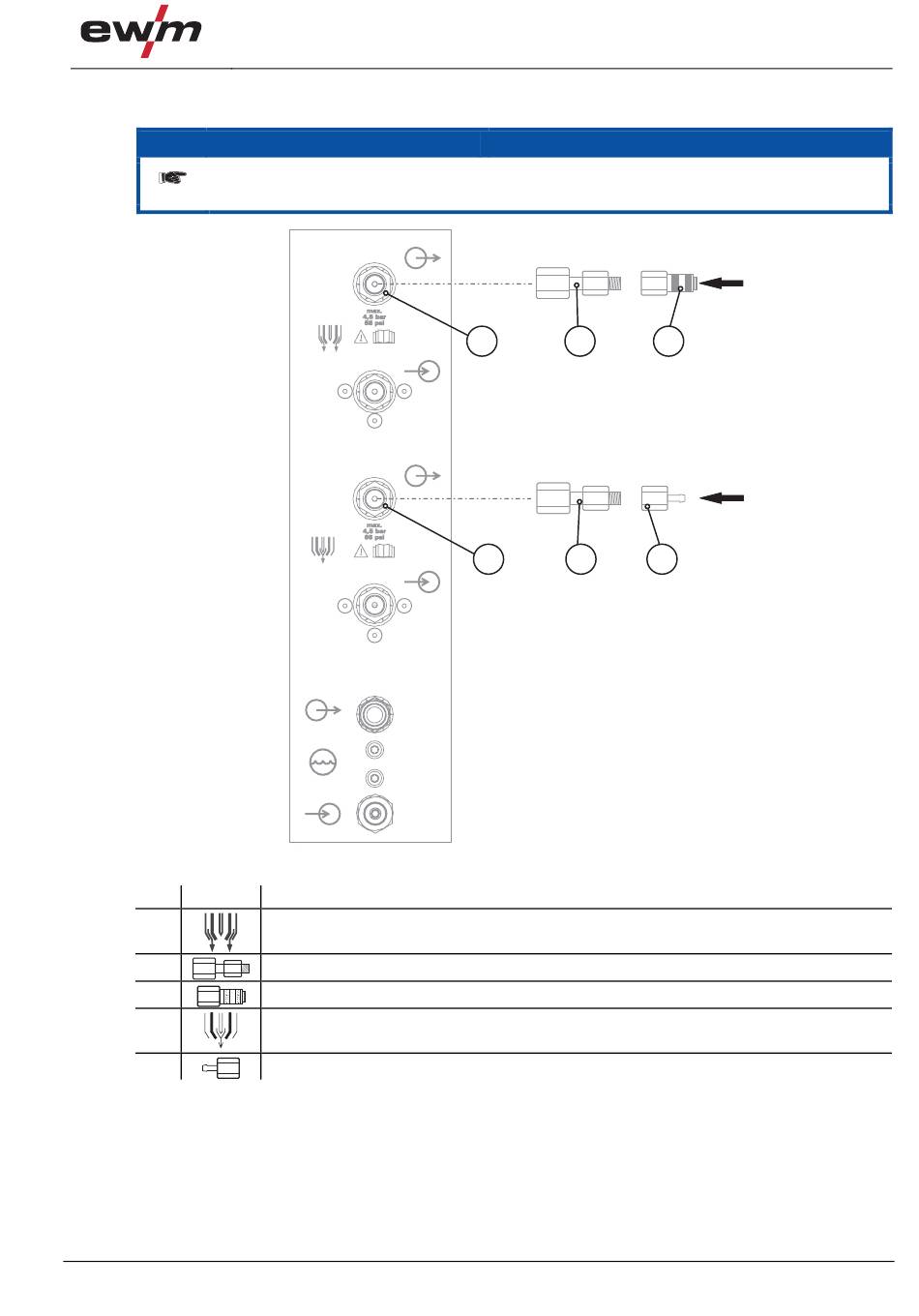

Abbildung 5-6
Plasma-Schweißen
3
5
