Aufbau und Funktion
Anschluss Systemgase
5.7.1
Anschluss Schutzgasversorgung
Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.7.1.1
Gastest
Bedienelement
5.7.1.2
Funktion „Schlauchpaket spülen"
Bedienelement
Wird die Funktion "Schlauchpaket spülen" nicht durch nochmaliges Betätigen der Taste
„Gas- und Stromparameter" beendet, strömt solange Schutzgas, bis die Gasflasche
entleert ist!
34
1
3
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aktion
Ergebnis
Anwahl Gastest
1 x
Signalleuchte "Gasvorströmzeit (WIG)" leuchtet. Schutzgas strömt für
ca. 20 s. Durch nochmaliges Betätigen kann der Gastest sofort beendet
werden.
Aktion
Ergebnis
Anwahl Schlauchpaket spülen
5 s
Signalleuchte "Gasvorströmzeit (WIG)" blinkt.
Durch nochmaliges Betätigen wird die Funktion beendet.

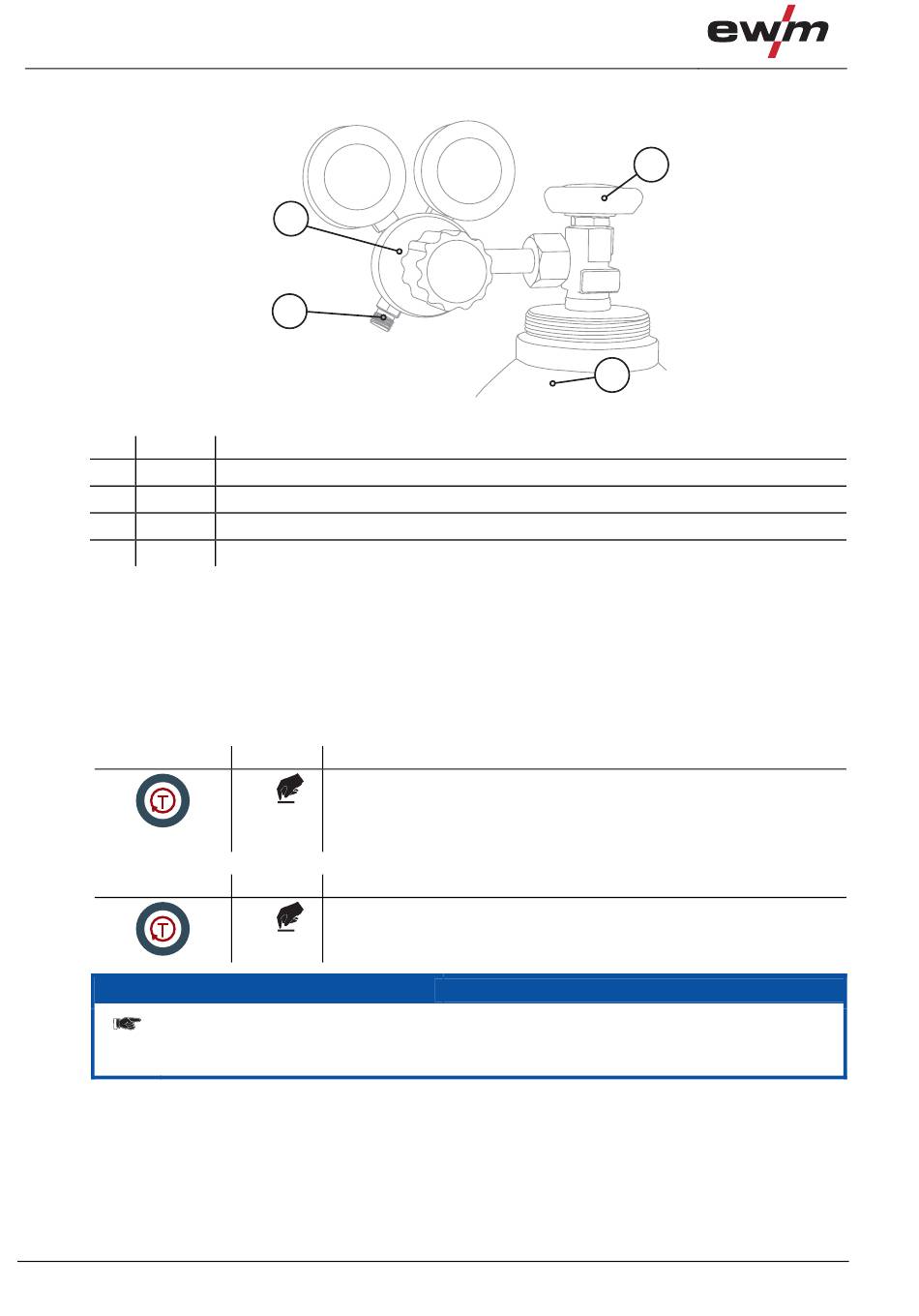

Abbildung 5-3
HINWEIS
4
2
