Aufbau und Funktion
Plasma-Schweißen

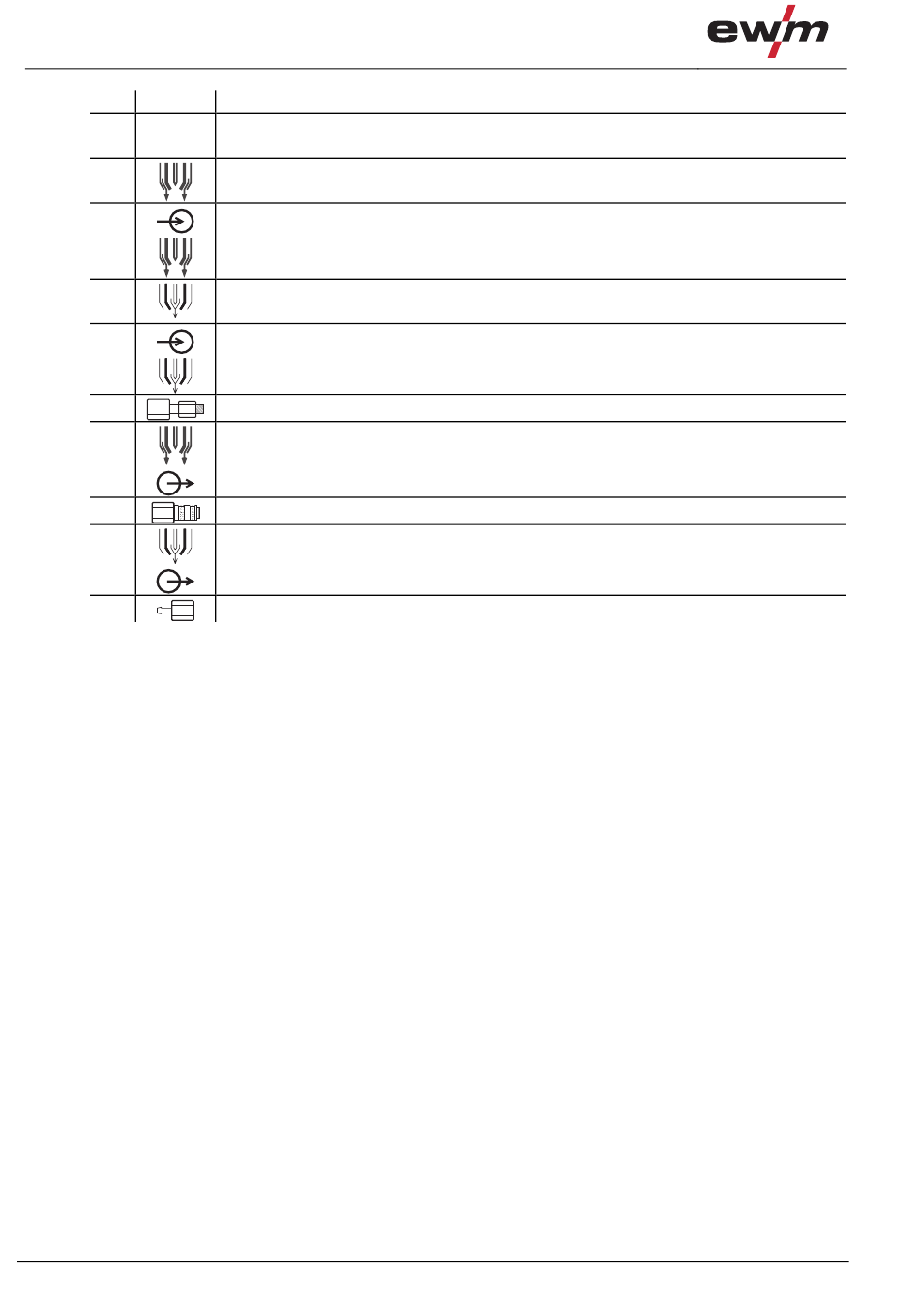

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
•
Verbindung zwischen Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang und
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Eingang mit Gasverbindungsleitung G 1/4"
herstellen.
•
Verbindung zwischen Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang und
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Eingang mit Gasverbindungsleitung G 1/4"
herstellen.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Verschlusskupplung) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Stecknippel) auf Adapter (G 1/4" > G 1/8") aufschrauben.
38
Beschreibung
0
Gasverbindungsleitung G 1/4"
Verbindung der Schweißgase zwischen Gasdosiereinheit (GDE) und Schweißgerät
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Eingang
Verbindung zum Schweißgerät
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Eingang
Verbindung zum Schweißgerät
Adapter (G 1/4" > G 1/8")
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Ausgang
Verbindung zum Schweißbrenner
Adapter (G 1/8" > Verschlusskupplung)
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Ausgang
Verbindung zum Schweißbrenner
Adapter (G 1/8" > Stecknippel)
099-008722-EW500
01.02.2012
