Plasma-Schweißen
5.9.1
Anschluss Schweißbrenner (mit Gasdosiereinheit GDE)
Wird der Anschluss von Plasma- und Schutzgas durch eine Gasdosiereinheit (GDE)
durchgeführt erfolgt der Anschluss zwischen Schweißgerät und GDE unter Verwendung
der mitgelieferten Gasverbindungsleitungen mit beidseitig angeschlossenen G ¼"
Überwurfmuttern.
Die GDE kann zum Plasma- oder WIG-Schweißen eingesetzt werden.
Adapter zum Anschluss der Schweißbrennergasanschlüsse werden ggf. an der GDE
aufgeschraubt.
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt
und entsprechend eingestellt bzw. justiert werden!
099-008722-EW500
01.02.2012
HINWEIS
2
1
4
3
7
1
6
8

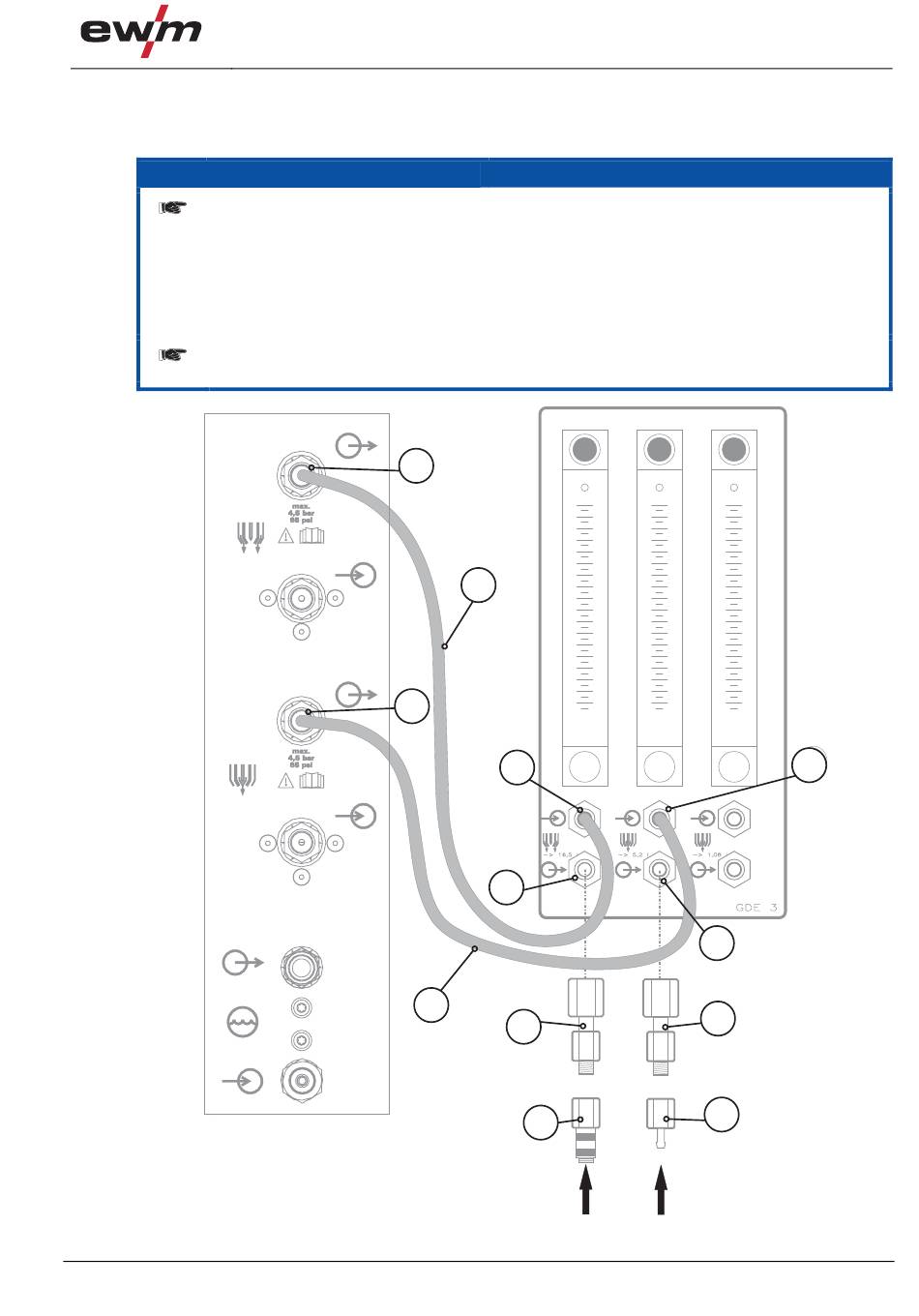

Abbildung 5-5
Aufbau und Funktion
Plasma-Schweißen
5
9
6
10
