- Seite 1 Betriebsanleitung Schweißgerät Pico 300 cel pws Pico 300 cel pws vrd 12V Pico 300 cel pws svrd 12V 099-002044-EW500 Zusätzliche Systemdokumente beachten! 15.10.2018...
-
Seite 2: Allgemeine Hinweise
Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Zu Ihrer Sicherheit ..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 6 Symbolerklärung ..........................7 Teil der Gesamtdokumentation ...................... 8 Sicherheitsvorschriften........................9 Transport und Aufstellen ......................13 3 Bestimmungsgemäßer Gebrauch ...................... 14 Anwendungsbereich ........................ - Seite 4 7 Störungsbeseitigung ........................... 36 Fehlermeldungen (Stromquelle) ....................36 Schweißparameter auf Werkseinstellung zurücksetzen .............. 37 8 Technische Daten ..........................38 Pico 300 cel pws .......................... 38 9 Zubehör ..............................39 Schweißbrenner, Elektrodenhalter und Werkstückleitung ............39 Fernsteller und Zubehör ....................... 39 Optionen ............................
- Seite 5 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 099-002044-EW500 15.10.2018...
-
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 7: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung Technische Besonderheiten, die der betätigen und loslassen / tippen / tasten Benutzer beachten muss. Gerät ausschalten loslassen Gerät einschalten betätigen und halten schalten falsch / ungültig drehen richtig / gültig Zahlenwert - einstellbar Eingang Signalleuchte leuchtet grün Navigieren... -
Seite 8: Teil Der Gesamtdokumentation
Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Diese Betriebsanleitung ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere der Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos. -
Seite 9: Sicherheitsvorschriften
Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. - Seite 10 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Feuergefahr! Durch die beim Schweißen entstehenden hohen Temperaturen, sprühenden Funken,...
- Seite 11 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (Die EMV-Klasse entnehmen Sie den Technischen Daten) > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird.
- Seite 12 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG) über die Durchführung von Maßnahmen zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Arbeitnehmer bei der Arbeit sowie die dazugehörigen Einzelrichtlinien. •...
-
Seite 13: Transport Und Aufstellen
Zu Ihrer Sicherheit Transport und Aufstellen Transport und Aufstellen WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen! •... -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen für den Einsatz in Industrie und Gewerbe hergestellt. Es ist nur für die auf dem Typenschild vorgegebenen Schweißverfahren bestimmt. -
Seite 15: Mitgeltende Unterlagen
Mitgeltende Unterlagen 3.3.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.3.2 Konformitätserklärung Das bezeichnete Produkt entspricht in seiner Konzeption und Bauart den EU-Richtlinien: • Niederspannungsrichtlinie (LVD) •... -
Seite 16: Gerätebeschreibung - Schnellübersicht

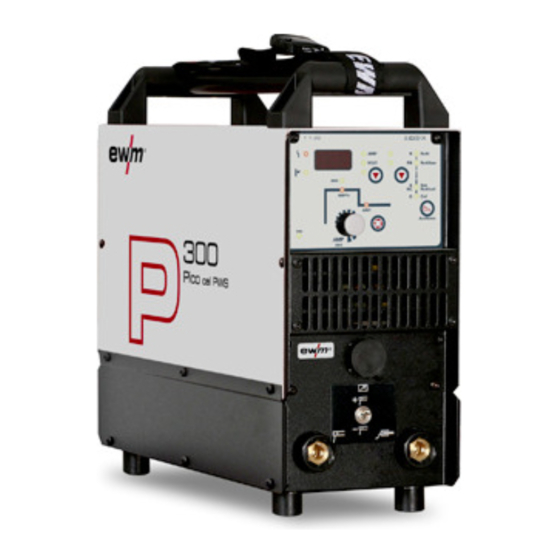

Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Abbildung 4-1 099-002044-EW500 15.10.2018... - Seite 17 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Pos. Symbol Beschreibung Transportgurt > siehe Kapitel 5.1.4 Transportgriff Gerätesteuerung > siehe Kapitel 4.2 Eintrittsöffnung Kühlluft Anschlussbuchse, 19-polig Fernstelleranschluss Umschalter Schweißstrompolarität > siehe Kapitel 5.2.2.2 Umschalter zum schnellen Wechsel der Schweißstrompolarität. Schweißstrompolarität „+“ an Anschlussbuchse Elektrodenhalter. Schweißstrompolarität „-“...
-
Seite 18: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-2 Pos. Symbol Beschreibung Schweißdatenanzeige (dreistellig) Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2.1 Signalleuchte Sammelstörung Fehlermeldungen > siehe Kapitel 7 Signalleuchte Übertemperatur Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab und die Kontrollleuchte Übertemperatur leuchtet. -
Seite 19: Schweißdatenanzeige
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.2.1 Schweißdatenanzeige Alle relevanten Schweißparameter und deren Werte werden in Abhängigkeit vom gewählten Schweißverfahren und deren Funktionen dargestellt. Des Weiteren werden Geräteparameter und Fehlernummern eindeutig angezeigt. Die Bedeutung der dargestellten Parameter und deren Werte werden im jeweiligen Kapitel der Funktion beschrieben. -
Seite 20: Aufbau Und Funktion
Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe, Gurte oder Halterungen sind ausschließlich zum Transport per Hand geeignet! •... -
Seite 21: Im Betrieb
Aufbau und Funktion Transport und Aufstellen 5.1.3.1 Im Betrieb Temperaturbereich der Umgebungsluft: • -25 °C bis +40 °C (-13 F bis 104 °F) relative Luftfeuchte: • bis 50 % bei 40 °C (104 °F) • bis 90 % bei 20 °C (68 °F) 5.1.3.2 Transport und Lagerung Lagerung im geschlossenen Raum, Temperaturbereich der Umgebungsluft:... - Seite 22 Aufbau und Funktion Transport und Aufstellen Abbildung 5-2 Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden! Abbildung 5-3 Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen. Schlaufen vermeiden! Kabellängen grundsätzlich nicht länger als nötig. Überschüssige Kabellängen mäanderförmig verlegen. Abbildung 5-4 099-002044-EW500 15.10.2018...
-
Seite 23: Vagabundierende Schweißströme
Aufbau und Funktion Transport und Aufstellen 5.1.6 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände entstehen. • Regelmäßig alle Schweißstromverbindungen auf festen Sitz und elektrisch einwandfreien Anschluss kontrollieren. -
Seite 24: Netzform
Aufbau und Funktion Transport und Aufstellen 5.1.7.1 Netzform Das Gerät darf entweder an einem • Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder • Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle, z.B. an einem Außenleiter angeschlossen und betrieben werden. Abbildung 5-6 Legende Pos. Bezeichnung Kennfarbe Außenleiter 1... -
Seite 25: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. 5.2.1 Anschluss Elektrodenhalter und Werkstückleitung Abbildung 5-7 Pos. -
Seite 26: Schweißaufgabenanwahl
Aufbau und Funktion E-Hand-Schweißen 5.2.2 Schweißaufgabenanwahl Abbildung 5-8 5.2.2.1 Arcforce (Schweißkennlinien) Während des Schweißvorgangs verhindert Arcforce durch Stromerhöhungen das Festbrennen der Elektrode im Schweißbad. Dies erleichtert besonders das Verschweißen von grobtropfig abschmelzenden Elektrodentypen bei niedrigen Stromstärken mit kurzen Lichtbögen. Elektrodentypzuordnung Pos. -
Seite 27: Hotstart-Zeit
Aufbau und Funktion E-Hand-Schweißen 5.2.3.1 Hotstart-Zeit EXIT AMP% Abbildung 5-11 5.2.3.2 Hotstart-Strom EXIT AMP% Abbildung 5-12 5.2.4 Antistick Antistick verhindert das Ausglühen der Elektrode. Sollte die Elektrode trotz Arcforce festbrennen, schaltet das Gerät automatisch innerhalb von ca. 1 s auf den Minimalstrom um. Das Ausglühen der Elektrode wird verhindert. -
Seite 28: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.3.1 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen (Kette / Gurt) sichern! •... -
Seite 29: Anschluss Wig-Schweißbrenner Mit Gasdrehventil
Aufbau und Funktion WIG-Schweißen 5.3.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung). Abbildung 5-15 Pos. Symbol Beschreibung Ausgangsseite Druckminderer Schweißbrenner Werkstück • Schweißstromstecker des Schweißbrenners in die Anschlussbuchse stecken und durch Rechtsdrehen verriegeln. • Kabelstecker der Werkstückleitung in die Anschlussbuchse “ “... -
Seite 30: Schweißaufgabenanwahl
Aufbau und Funktion Fernsteller 5.3.3 Schweißaufgabenanwahl Abbildung 5-16 Mit der Anwahl des WIG-Schweißverfahrens wird die Funktion des Umschalters Schweißstrompolarität deaktiviert. Auf der Anschlussbuchse Elektrodenhalter wird die Schweißstrompolarität permanent auf "-" eingestellt. 5.3.4 Gastest - Einstellung Schutzgasmenge VORSICHT Elektrischer Schlag! Bei Einstellung der Schutzgasmenge stehen am Schweißbrenner Leerlaufspannung oder ggf. -
Seite 31: Fernsteller
Aufbau und Funktion Fernsteller Fernsteller Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben. 5.4.1 RT PWS1 19POL Beachte Kapitel Umschaltung der Schweißstrompolarität (Polaritätswechsel) > siehe Kapitel 5.2.2.2. Funktionen • Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorgewählten Hauptstrom am Schweißgerät. -
Seite 32: Gerätekonfigurationsmenü
Aufbau und Funktion Gerätekonfigurationsmenü Gerätekonfigurationsmenü Abbildung 5-19 5.7.1 Korrektur Arcforce (Schweißkennlinien) Beispiel: Sie benutzen einen rutil-basischen Elektrodentyp und stellen an der Gerätesteuerung entsprechend "Rutilbas" ein. Sie stellen beim Verschweißen des Elektrodentyps einen zu harten bzw. aggressiven Lichtbogen fest. Jetzt sollten sie die Arcforce-Einstellung in Richtung " weniger Arcforce – weicherer Lichtbogen"... -
Seite 33: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 34: Wartungsarbeiten, Intervalle
Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-002044-EW500 15.10.2018... -
Seite 35: Entsorgung Des Gerätes
Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten kostenfrei entgegengenommen werden. • Informationen zur Rückgabe oder Sammlung von Altgeräten erteilt die zuständige Stadt-, bzw. Gemeindeverwaltung. • Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. 099-002044-EW500 15.10.2018... -
Seite 36: Störungsbeseitigung
Störungsbeseitigung Fehlermeldungen (Stromquelle) Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Fehlermeldungen (Stromquelle) Ein Schweißgerätefehler wird durch das Aufleuchten der Signalleuchte Sammelstörung und der Anzeige eines Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. -
Seite 37: Schweißparameter Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung Schweißparameter auf Werkseinstellung zurücksetzen Schweißparameter auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! RESET VOLT Abbildung 7-1 Anzeige Einstellung / Anwahl Kalibrierung Nach jedem Einschalten wird das Gerät für ca. 2 s kalibriert. Initialisierung Drucktasten so lange halten, bis in der Anzeige dargestellt wird. -
Seite 38: Technische Daten
Technische Daten Pico 300 cel pws Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Pico 300 cel pws E-Hand Schweißstrom (I 10 A bis 300 A Schweißspannung nach Norm (U 20,4 V bis 32,0 V 10,4 V bis 22,0 V Einschaltdauer ED bei 40°... -
Seite 39: Zubehör
Zubehör Schweißbrenner, Elektrodenhalter und Werkstückleitung Zubehör Schweißbrenner, Elektrodenhalter und Werkstückleitung Bezeichnung Artikelnummer EH50 4M Elektrodenhalter 092-000004-00000 WK50QMM 4M KL Werkstückleitung, Klemme 092-000003-00000 TIG 26V 4M ABITIG 26V 4m BCC-1 BHC-01 094-010979-00000 Fernsteller und Zubehör Bezeichnung Artikelnummer RT1 19POL Fernsteller, Strom 090-008097-00000 RT PWS1 19POL Fernsteller, Fallnaht Strom, Polwendung... -
Seite 40: Parameterübersicht - Einstellbereiche
Anhang A Parameterübersicht - Einstellbereiche Anhang A 10.1 Parameterübersicht - Einstellbereiche Parameter / Funktion Einstellbereich E-Hand (MMA) Hauptstrom (AMP) Hotstart-Strom (AMP%) Hotstart-Zeit (sec) 20,0 Korrektur Arcforce Lichtbogenlängenbegrenzung Schweißstrom-Istwertanzeige WIG (TIG) Hauptstrom AMP Startstrom Lichtbogenlängenbegrenzung 099-002044-EW500 15.10.2018... -
Seite 41: Händlersuche
Anhang B Händlersuche Anhang B 11.1 Händlersuche Sales & service parteners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-002044-EW500 15.10.2018...
